RST65R099A

■ 器件概述与封装

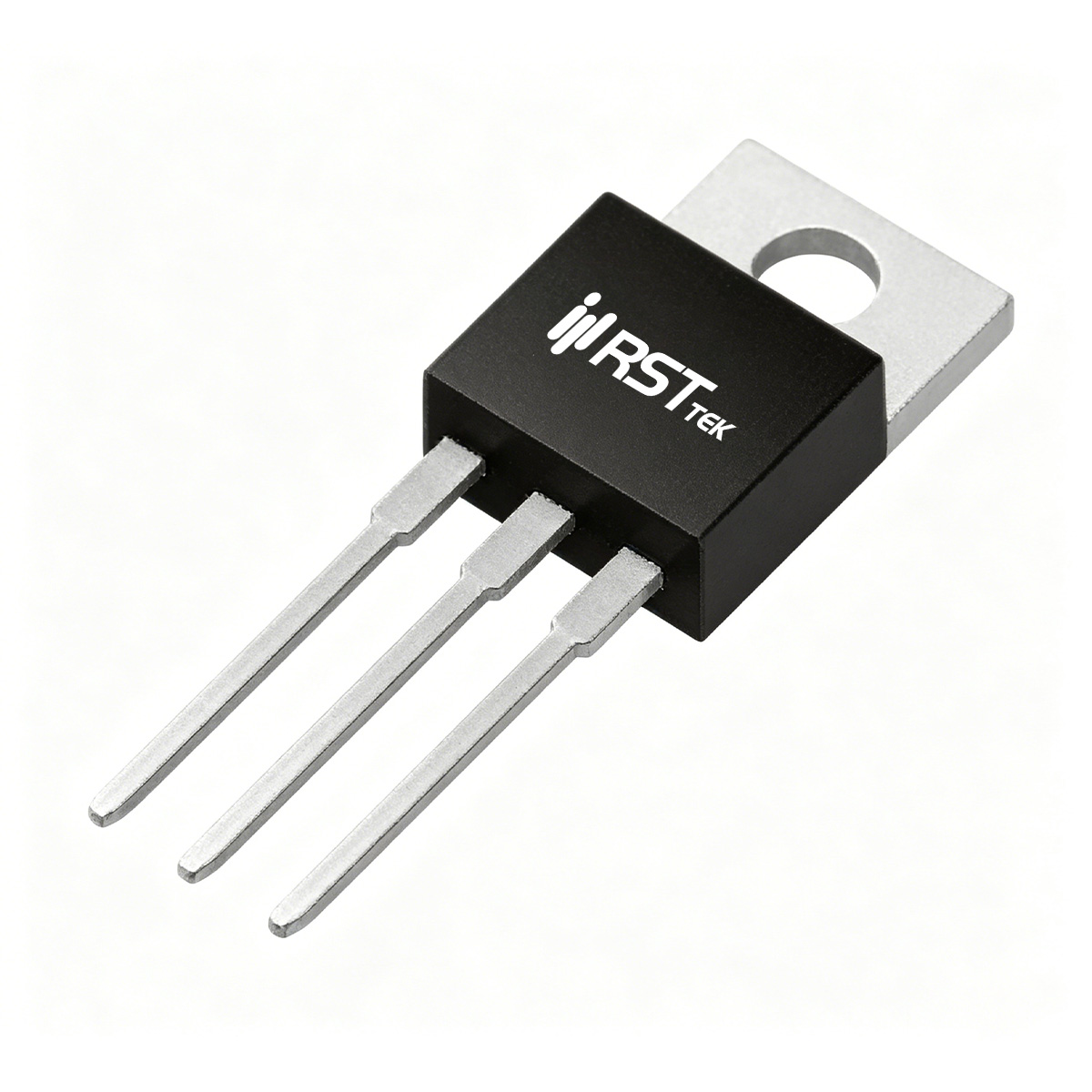

瑞斯特（RST）RST65R099A 是一款采用 TO-220 封装的 N 沟道功率MOSFET，专为高效率开关电源、电子镇流器和 LED 电源等应用设计。该器件额定漏源电压 VDS = 650V，连续漏极电流 ID = 40A（TC=25℃），脉冲电流 IDM = 160A，栅源电压耐受 ±30V。最高结温 150℃，存储温度范围 -55℃~150℃。RST65R099A 具有高开关速度和改进的 dv/dt 能力，经过 100% UIS 测试，确保高可靠性。TO-220 封装为传统通孔封装，便于散热器安装，适合中等功率到高功率应用，满足 RoHS 环保要求。

■ 关键电气参数
RST65R099A 的导通电阻典型值 RDS(on) = 81mΩ（VGS=10V, ID=20A），最大 99mΩ。在 650V 耐压等级下，该导通电阻值适中，有助于平衡导通损耗与成本。栅极阈值电压 VGS(th) 范围 2~4.5V（ID=250μA），兼容 10V 驱动。动态参数方面，输入电容 CISS 典型值 2000pF，输出电容 COSS 约 207pF，反向传输电容 CRSS 约 4pF（VDS=60V, f=1MHz），极低的 CRSS 有助于减少米勒效应，提高开关速度。栅极电荷 Qg 典型值 70nC（VGS=10V），米勒电荷 Qgd 约 32nC，使其在 100kHz 开关频率下具备良好的开关性能。体二极管反向恢复特性优良，反向恢复电荷低。

■ 热管理与可靠性设计
RST65R099A 在 TC=25℃ 条件下最大耗散功率 PD = 357W，结到外壳热阻 RθJC = 0.35℃/W。TO-220 封装需搭配适当的散热器以降低热阻。器件经过 100% UIS 测试，雪崩能量 EAS = 890mJ（L=10mH, IAS=40A，具体条件见数据手册），确保在极端感性负载条件下的可靠性。栅极电阻典型值 1.1Ω，利于驱动匹配。

■ 典型应用场景
RST65R099A 凭借 650V 耐压、40A 电流能力和低 RDS(on)，广泛适用于以下应用：

• 高效率开关电源（SMPS）：作为 AC-DC 变换器的主开关管，用于工业和消费类电源。

• 电子镇流器：在半桥拓扑中作为开关管，用于照明系统。

• LED 电源：为 LED 照明驱动提供高效功率转换。

• UPS 电源：在不间断电源中作为功率开关。

瑞斯特 RST65R099A 以 TO-220 封装提供 650V/40A 的高性能，为电源转换提供可靠、高效的解决方案。
