RST4290

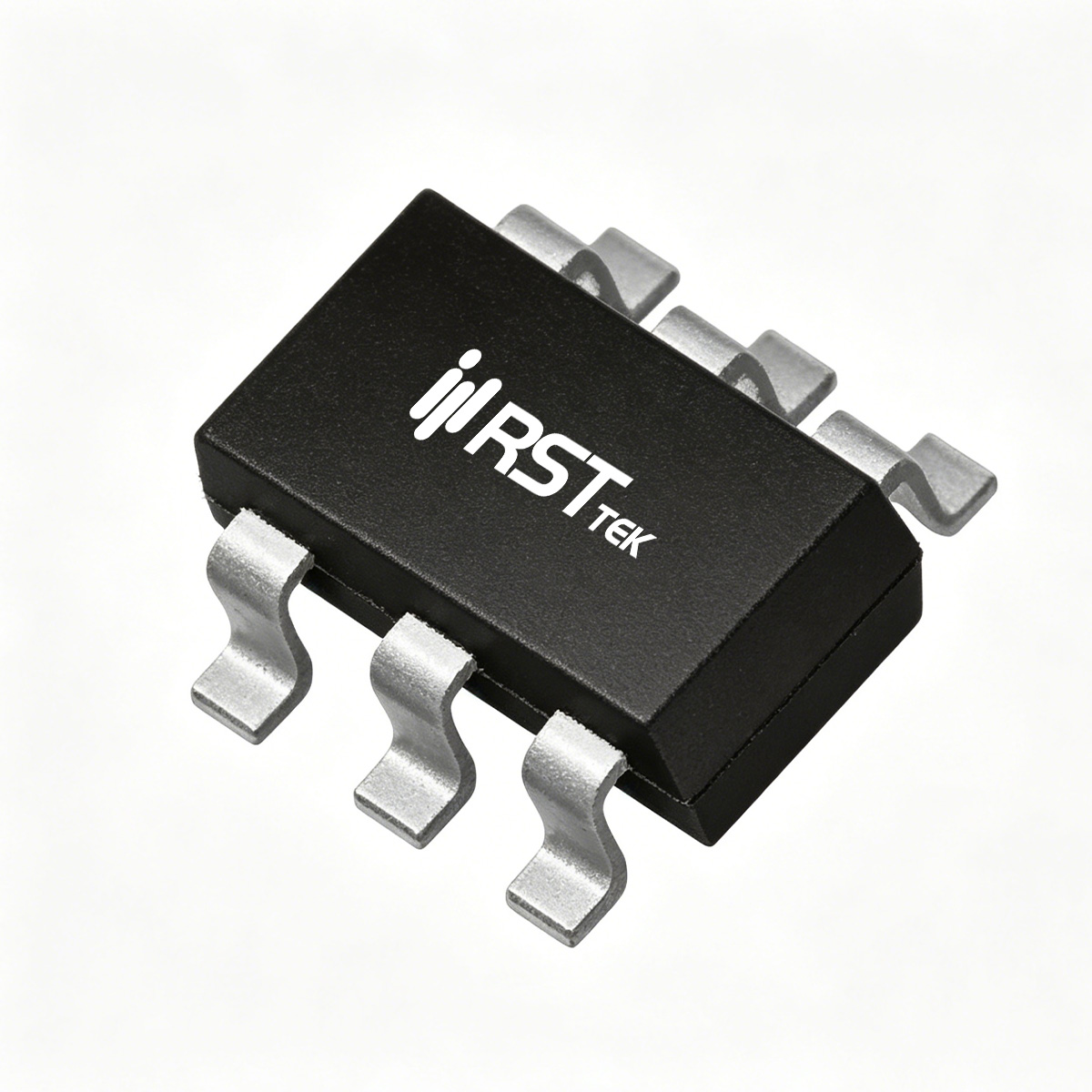

■ 器件概述与封装
瑞斯特 RST4290 是一款双 P 沟道增强型功率MOSFET，采用 SOT-23-6 封装，专为工业转换器电源管理等应用设计。该器件每个通道额定漏源电压 VDS = -30V，连续漏极电流 ID = -4A（TA=25℃），脉冲电流 IDM = -28A，栅源电压耐受 ±12V。最高结温 150℃，存储温度范围 -55℃~150℃。RST4290 经过 100% UIS 和 Rg 测试，具备高可靠性和耐用性。SOT-23-6 封装集成双通道，有效节省 PCB 面积。

■ 关键电气参数
RST4290 的导通电阻典型值 RDS(on) = 45mΩ（VGS=-10V, ID=-4A），最大未给出；在 VGS=-4.5V 时典型值为 48mΩ；在 VGS=-2.5V 时典型值为 65mΩ。低压驱动下的低导通电阻使其在 2.5V~10V 逻辑电平下均能高效工作。栅极阈值电压 VGS(th) 典型值 -0.8V（ID=-250μA）。动态参数方面，输入电容 CISS 约 600pF（估计），栅极电荷 Qg 较低，适合中高频开关。栅极电阻未给出。

■ 热管理与可靠性设计
RST4290 在 TA=25℃ 条件下最大耗散功率 PD = 2W，TA=70℃ 时降额至 1.3W。结到环境热阻 RθJA = 47.5℃/W（短脉冲），稳态 74℃/W，结到引线热阻 37℃/W。建议为漏极焊盘提供足够铜箔以改善散热。器件经过 UIS 测试，确保在感性负载开关中的可靠性。

■ 典型应用场景
RST4290 凭借双通道 -30V 耐压、-4A 电流能力和低导通电阻，广泛适用于以下应用：

• 工业转换器电源管理：用于双通道负载开关或电源路径管理。

• 便携设备电池管理：双电池隔离开关，支持低损耗。

• 负载开关：在 5V/12V 系统中实现双路低损耗电源路径管理。

• 信号切换：用于模拟或数字信号的双向切换。

瑞斯特 RST4290 以 SOT-23-6 小封装提供双 P 沟道高性能，为空间受限的应用提供高效、紧凑的功率开关方案。
