RST2M040120JJ

■ 器件概述与封装特性

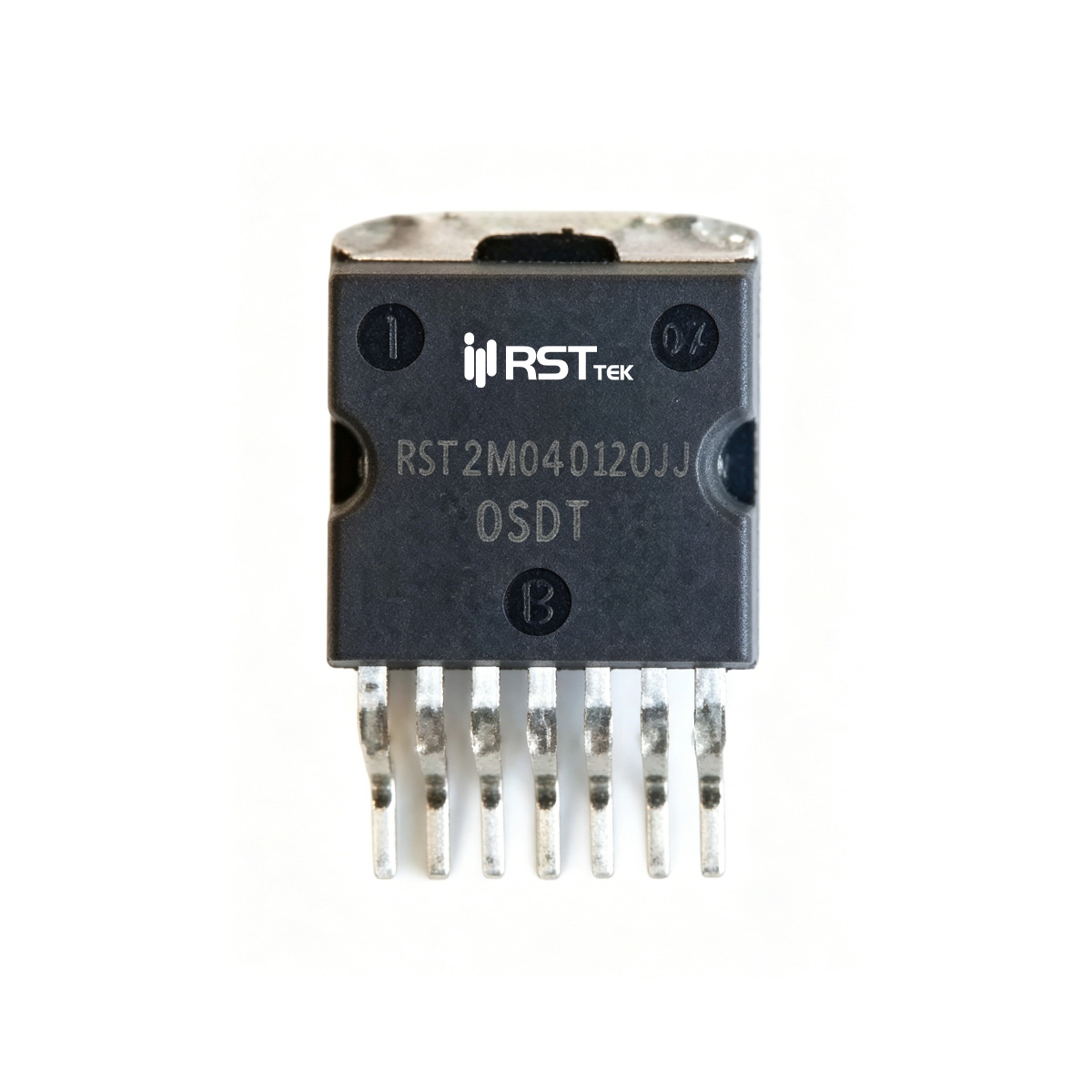

瑞斯特（RST）RST2M040120JJ 是一款采用第三代碳化硅（SiC）技术的 N 沟道增强型 MOSFET，基于先进的宽禁带半导体工艺，实现了极低的导通电阻、超高的开关速度和优异的高温性能。主要额定参数：漏源电压 VDS = 1200V，连续漏极电流 ID = 75A（Tc=25℃），脉冲电流 IDM = 150A，栅源电压 VGS = -8/+22V（绝对最大值），推荐工作电压范围 -4V~+18V。耗散功率 PD = 366W（Tc=25℃），结温范围 -55℃ ~ +175℃，结到壳热阻 Rth(j-c) 典型值 0.33℃/W。器件采用 TO-263-7L 表面贴装封装（7 引脚），具备低寄生电感和优异的热传导能力，适用于高功率密度应用。

■ 关键电气参数
RST2M040120JJ 的导通电阻典型值 RDS(on) = 35mΩ（VGS=18V、ID=32A、Tj=25℃），最大值 48mΩ；高温 175℃ 时典型值 67mΩ。极低的 RDS(on) 显著降低了导通损耗，尤其在高电流应用中。栅极阈值电压 VGS(th) 典型值为 2.8V（范围 2.3V~3.6V）。动态参数：输入电容 CISS = 1820pF，输出电容 COSS = 106pF，反向传输电容 CRSS = 4.5pF（VDS=1000V、f=100kHz）。总栅极电荷 Qg = 95nC（典型），米勒电荷 Qgd = 23nC，低栅极电荷支持高频开关。开关能量：Eon=257μJ，Eoff=50μJ（VDS=800V、ID=32A、Rg=2.5Ω）。体二极管性能卓越：反向恢复时间 trr = 29.5ns，反向恢复电荷 Qrr = 237nC，远优于硅基器件，极大减少了开关损耗和 EMI。

■ 热设计与可靠性
RST2M040120JJ 采用低热阻封装（Rth(j-c)=0.33℃/W），配合 175℃ 最高结温，可实现极高的功率密度。建议将器件通过大面积铜箔和散热片进行散热，确保结温在安全范围内。器件符合 RoHS 和 Halogen Free 标准，并通过 100% UIS 测试，具备出色的雪崩耐受能力和抗浪涌性能。其碳化硅材料特性确保了开关损耗几乎不随温度升高而增加，简化了热设计，提高了系统可靠性。

■ 主要应用领域
RST2M040120JJ 凭借 1200V 耐压、75A 电流和超低开关损耗，广泛适用于以下场景：

• 车载充电机（OBC）与 PFC 电路：在电动汽车充电器中实现高效率功率因数校正。

• EV 电池充电器：作为高压 DC-DC 转换器中的主开关管，提升充电效率。

• 升压/DC-DC 转换器：用于光伏逆变器、储能系统中的高压升压电路。

• 开关电源（SMPS）：为服务器、通信电源提供高效率功率转换。

• 工业电机驱动：在高电压、高频逆变器中降低损耗，提高功率密度。

综上，瑞斯特 RST2M040120JJ 以碳化硅技术、1200V/75A 能力和极低开关损耗，成为高压高频高效功率转换应用的理想选择。
