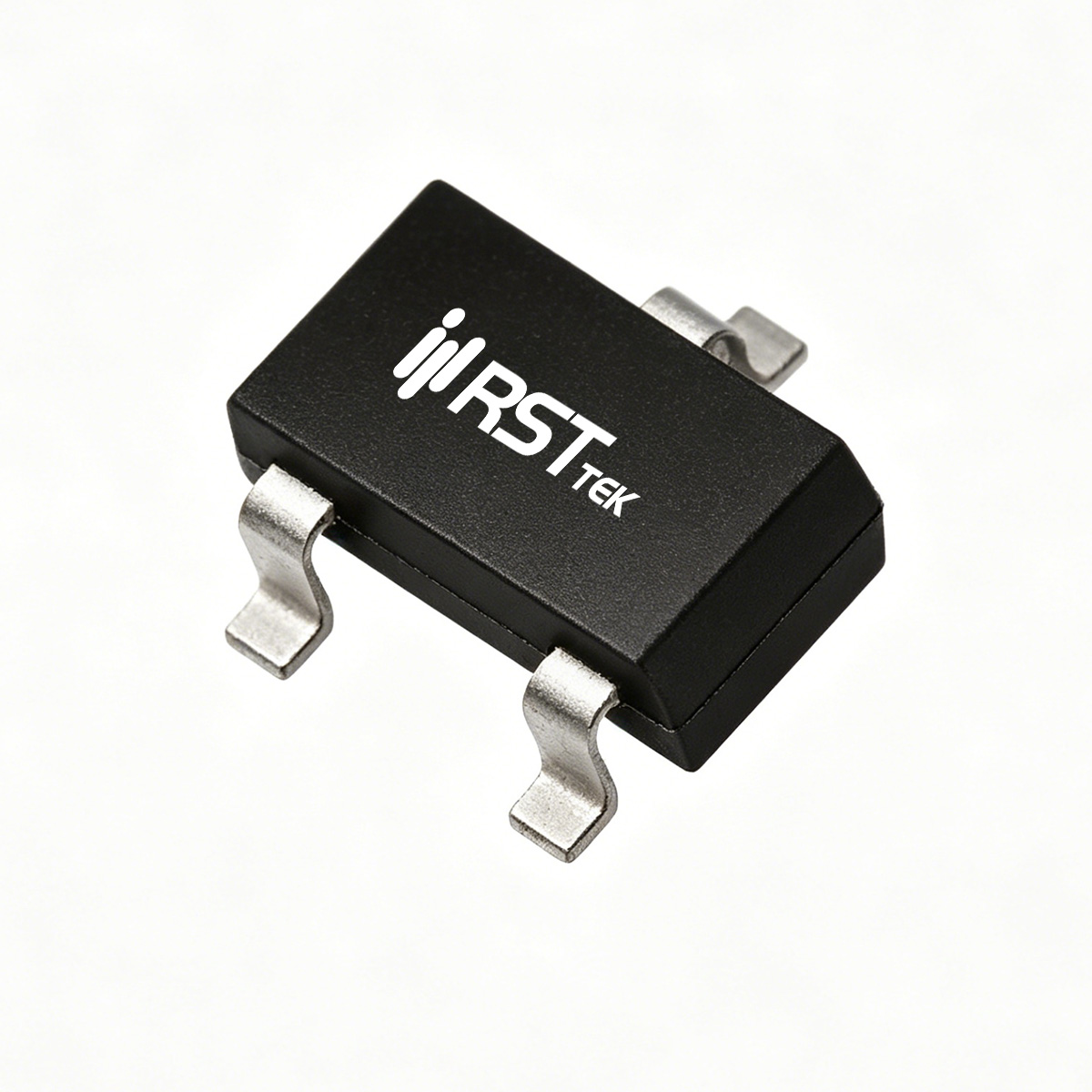

RST2312T5

■ 器件概述与封装
瑞斯特（RST）RST2312T5 是一款采用 SOT-523 超微小型封装的 N 沟道增强型功率MOSFET，专为工业 DC-DC 转换器等电源管理应用设计。该器件额定漏源电压 VDS = 20V，连续漏极电流 ID = 4.2A（TA=25℃），脉冲电流 IDM = 18A，栅源电压耐受 ±12V。最高结温 150℃，存储温度范围 -55℃~150℃。RST2312T5 经过 100% UIS 和 Rg 测试，具备高可靠性和耐用性。SOT-523 封装（1.6mm×1.6mm）是目前最紧凑的表面贴装封装之一，适合空间极度受限的便携设备、传感器模块和可穿戴电子产品，同时满足 RoHS 环保要求。

■ 关键电气参数
RST2312T5 的导通电阻典型值 RDS(on) = 35mΩ（VGS=4.5V, ID=4.2A），在 VGS=2.5V 时典型值为 44mΩ。较低的导通电阻在小电流应用中可有效降低功耗。栅极阈值电压 VGS(th) 典型值约 0.8V（ID=250μA），兼容 3.3V/5V 驱动。动态参数方面，输入电容、输出电容和反向传输电容较低，栅极电荷 Qg 较低，米勒电荷 Qgd 较小，使其在 MHz 级开关频率下具备快速开关能力。栅极电阻匹配良好。

■ 热管理与可靠性设计
RST2312T5 在 TA=25℃ 条件下最大耗散功率 PD = 1.25W，TA=70℃ 时降额至 0.8W。短脉冲（t≤10s）结到环境热阻 RθJA = 90℃/W，稳态热阻 125℃/W（基于 1in² FR-4 板，2oz 铜），结到引线热阻 80℃/W。由于封装极小，热阻较高，需注意散热设计。器件经过 100% UIS 测试，确保在感性负载开关中的可靠性。器件可承受 260℃ 回流焊。

■ 典型应用场景
RST2312T5 凭借 20V 耐压、4.2A 电流能力和超小封装，广泛适用于以下应用：

• 工业 DC-DC 转换器：作为 buck 或 boost 转换器的主开关或同步整流管。

• 电源管理：在工业控制模块、传感器节点中作为负载开关或电源路径管理。

• 便携设备电池管理：在电池供电系统中作为系统主开关或隔离开关。

• LED 驱动：用于小功率 LED 照明或指示灯驱动，支持 PWM 调光。

瑞斯特 RST2312T5 以 SOT-523 超小封装提供 20V/4.2A 的 N 沟道高性能，为空间受限应用提供高效、紧凑的功率开关方案。
