SN74HCT165PW

■ 器件概述与封装

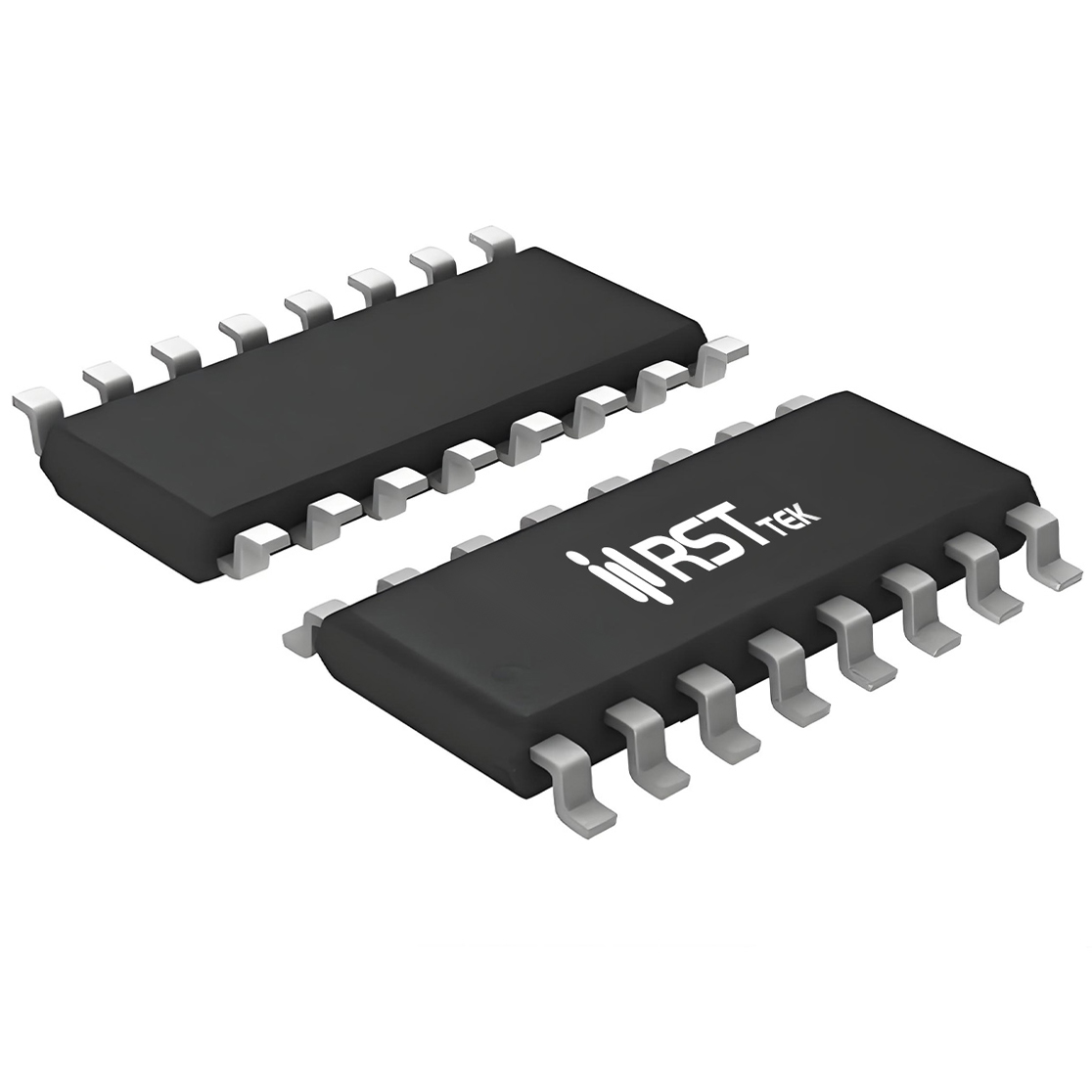

瑞斯特 SN74HCT165PW 是一款8位并行输入/串行输出移位寄存器，采用 TSSOP-16L 封装。器件支持异步并行加载和同步串行输入两种模式：PL 为低时，D0–D7 并行数据异步加载；PL 为高时，数据在 DS 端串行输入，在 CP 上升沿移位。CE（低有效）控制移位操作，CE 为高时 CP 被禁止。器件提供 Q7 和互补 Q7 两个串行输出端，便于级联扩展。TTL兼容输入，与 5V 或 3.3V 系统可直接接口。输入带钳位二极管，支持限流电阻接高于 Vcc 电压。工作电压 4.5~5.5V，适合 5V 电源轨。TSSOP-16L 宽 4.4mm，节省 PCB 面积，适合便携与高密度布线。

■ 电气特性与动态性能
静态特性方面，4.5V 供电、4.0mA 负载下 VOH 最小 3.84V（85℃），VOL 最大 0.33V（85℃），满足标准驱动需求。输入漏电流在 6.0V 时最大 ±1μA，静态电源电流典型值 80μA（6.0V），功耗较低。动态性能（4.5V，25℃）典型值：CP 到 Q7 延迟 19ns（CL=50pF），PL 到 Q7 延迟 18ns，D7 到 Q7 延迟 13ns，输出转换 7ns。最高时钟频率在 4.5V 下典型值 45MHz（85℃）。关键时序：CP 脉冲宽度最小 20ns（85℃），PL 到 CP 恢复时间 25ns，DS 到 CP 建立时间 20ns，保持时间 5ns。功率耗散电容 35pF，输入电容 3.5pF，利于降低负载。

■ 可靠性与环境适应性
器件抗干扰能力强，闩锁性能超过 100mA（JESD 78 Class II Level B），ESD 防护 HBM 超过 2000V，MM 超过 200V，确保工业可靠性。工作温度 -40℃ 至 +125℃，满足工业和汽车级要求。符合 JEDEC 标准（JESD8C 和 JESD7A），与主流逻辑电平兼容。异步并行加载功能是核心优势：PL 为低时立即加载并行数据，不受时钟控制，适合快速数据预置场景。互补输出 Q7 和 Q7 便于级联扩展时信号极性匹配。CE 可暂停移位操作，便于与外部事件同步。TSSOP 薄型设计节省空间且利于散热，适合空间受限应用。

■ 典型应用场景
SN74HCT165PW 广泛用于按键矩阵扫描、并行数据采集、串行通信扩展。MCU 系统中用于扩展输入端口，将多个按键或开关状态串行读入，节省 I/O 引脚资源。工业控制中用于传感器数据采集、开关量输入扩展。通信设备中用于并行到串行数据转换。消费电子中用于按键扫描、遥控器编码。选型时 HCT 为 TTL 兼容输入，适合 5V 或 3.3V 逻辑接口；HC 为 CMOS 电平。异步并行加载便于快速更新数据，无需等待时钟周期。TSSOP-14L 适合高密度板卡和便携设备，宽电压和强 ESD 保护确保复杂环境稳定性。
