SN74HCT138PW

■ 器件概述与封装

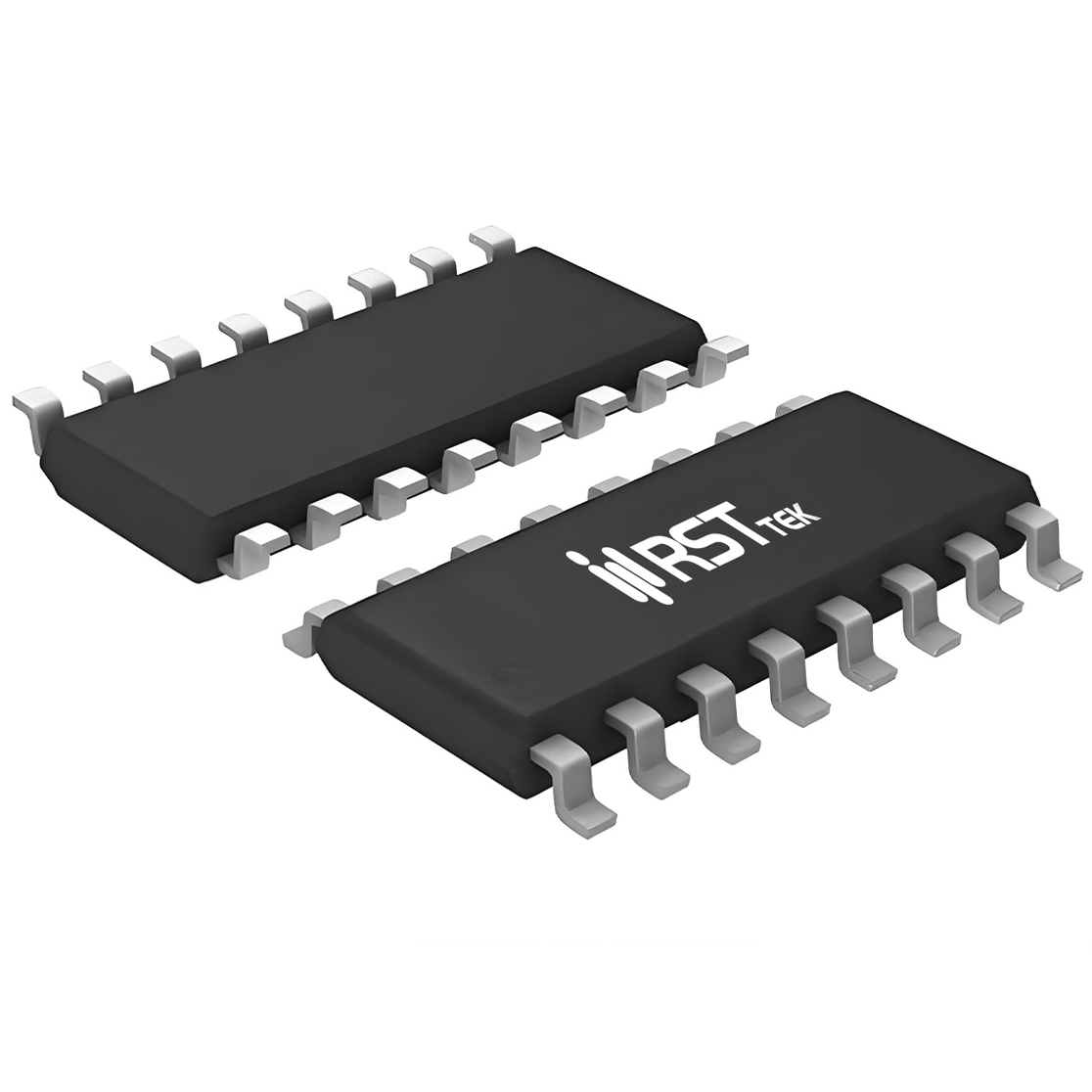

瑞斯特 SN74HCT138PW 是一款3线至8线译码器/解复用器，采用 TSSOP-16L 封装（同时提供 SOP-16L）。器件对三个地址输入（A0、A1、A2）译码，产生八个互斥低有效输出（Y0–Y7）。三个使能输入（E1、E2 低有效，E3 高有效）提供灵活级联扩展：4片'138加1个反相器即可实现 1-of-32（5线至32线）译码。该器件也可将低有效使能端作数据输入，其余作选通，用作八输出解复用器。TTL兼容输入，可与 5V/3.3V 系统直接接口。输入带钳位二极管，支持限流电阻接高于 Vcc 电压。工作电压 4.5~5.5V，适合 5V 电源轨。TSSOP-16L 宽 4.4mm，节省面积，适合便携与高密度布线。

■ 电气特性与动态性能
静态特性方面，4.5V 供电、4.0mA 负载下 VOH 最小 3.84V（85℃），VOL 最大 0.33V（85℃），满足标准驱动需求。输入漏电流最大 ±1μA，静态电源电流典型值 20μA（5.5V），功耗极低。动态性能（4.5V，25℃）典型值：地址到输出延迟 20ns，使能到输出延迟 20ns，输出转换 6ns。功率耗散电容 67pF，输入电容 4pF，利于降低负载。HCT 版本输入阈值兼容 TTL（VIH ≥ 2.0V，VIL ≤ 0.8V），便于与 5V 或 3.3V 逻辑混合使用。多使能输入设计是核心特色，为级联扩展提供极大便利。

■ 可靠性与环境适应性
器件抗干扰强，闩锁性能超 250mA，ESD 防护 HBM 超 3500V（Class 2），CDM 超 2000V（Class C3），确保工业可靠性。工作温度 -40℃ 至 +125℃，满足工业和汽车级要求。符合 JEDEC 标准（JESD8C 和 JESD7A），与主流逻辑电平兼容。三个使能端赋予器件极高灵活性：可独立控制使能状态，便于多级译码扩展；解复用器模式下，使能端可作数据输入实现数据分配。宽电压支持 5V 系统。TSSOP 薄型设计节省空间且利于散热，尤其适合空间受限场景。

■ 典型应用场景
SN74HCT138PW 广泛用于存储器地址译码、外设片选生成、LED 矩阵驱动、数据分配器等场景。MCU 系统中用于 SRAM、Flash、外设的片选译码，将地址线转换为互斥片选信号。工业控制中用于多路信号选通、状态译码。通信设备中用于控制信号译码分配。多使能设计在多级译码扩展中优势显著，可实现 1-of-16、1-of-24、1-of-32 等大规模译码。选型时 HCT 为 TTL 兼容输入，适合 5V 或 3.3V 逻辑接口；HC 为 CMOS 电平。低有效输出与多数片选极性匹配，简化设计。TSSOP-14L 适合高密度板卡和便携设备，宽电压和强 ESD 保护确保复杂环境稳定性。
