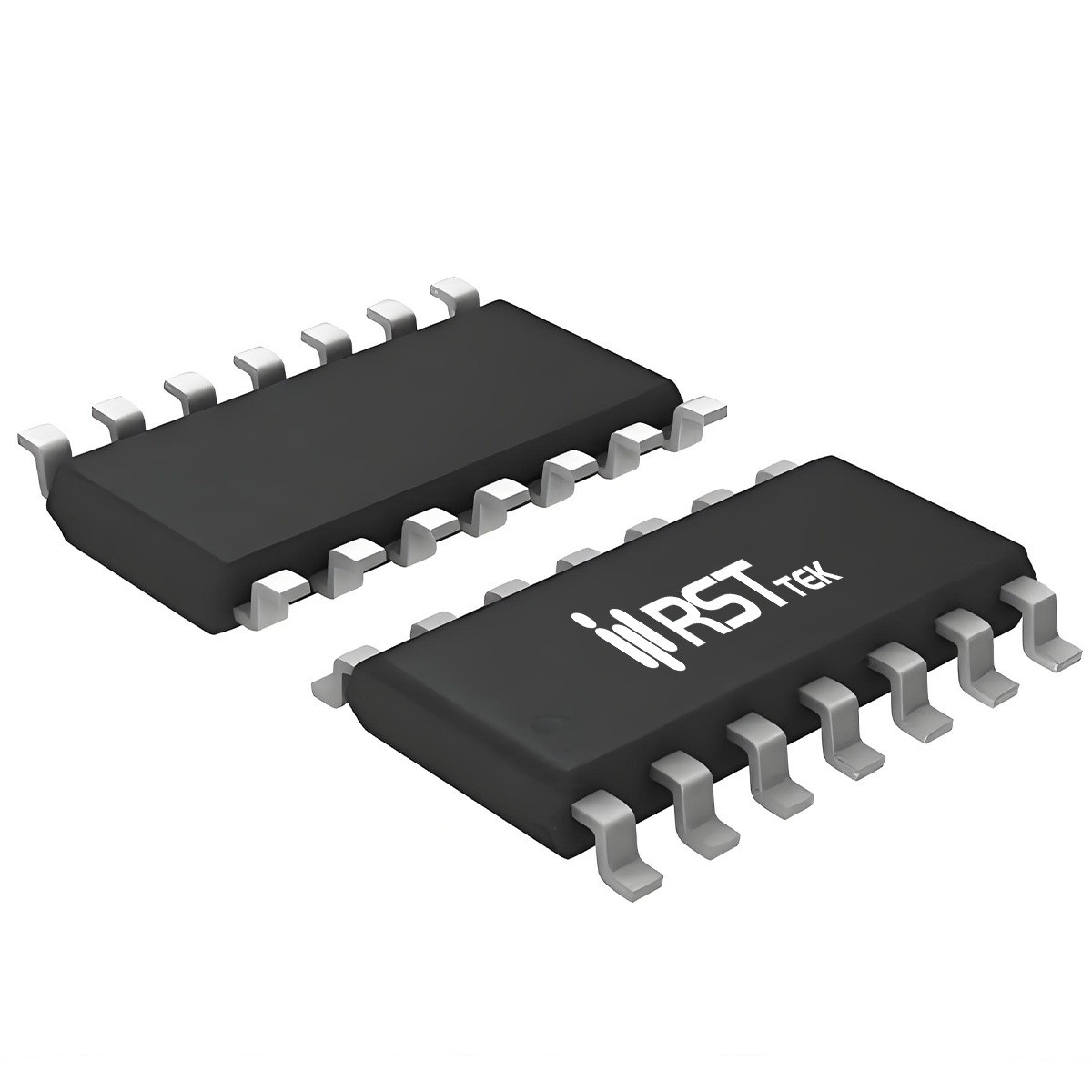

SN74HCT02PW

■ 器件概述与封装
瑞斯特 SN74HCT02PW 是一款四路2输入或非门，采用 TSSOP-14L 薄型缩小型封装（同时提供 SOP-14L 选项）。器件包含四个独立的2输入或非门，每个门输出为 Y = NOT (A + B)。输入电平兼容 TTL 电平（HCT 系列），与 5V TTL 或 3.3V 逻辑系统可直接接口，无需额外电平转换。输入内置钳位二极管，支持通过限流电阻连接高于 Vcc 的电压，增强了接口灵活性。工作电压范围 4.5V 至 5.5V，适合 5V 电源轨应用。TSSOP-14L 封装体宽度仅 4.4mm，薄型设计大幅节省 PCB 面积，适合便携设备与高密度布线。

■ 电气特性与动态性能
静态特性方面，在 4.5V 供电、4.0mA 负载下 VOH 最小为 3.84V（85℃），VOL 最大为 0.33V（85℃），满足标准逻辑接口驱动需求。输入漏电流在 5.5V 时最大 ±1μA，静态电源电流典型值 20μA（5.5V），功耗极低。动态性能（4.5V，25℃）典型值：输入到输出传播延迟 16ns，输出转换时间 6ns。功率耗散电容典型值 37pF（HCT 型，含 TTL 电平转换电路），动态功耗可控。输入电容典型值 7pF，有利于降低信号源负载。HCT 版本输入阈值兼容 TTL（VIH ≥ 2.0V，VIL ≤ 0.8V），便于与 5V TTL 或 3.3V 逻辑系统混合使用，在混合电压系统中更具优势。

■ 可靠性与环境适应性
器件抗干扰能力强，闩锁性能超过 250mA，ESD 防护 HBM 超过 3500V（Class 2），CDM 超过 2000V（Class C3），确保工业环境可靠性。工作温度 -40℃ 至 +125℃，满足工业和汽车级要求。符合 JEDEC 标准（JESD8C 和 JESD7A），与主流逻辑电平兼容。或非门在需要低有效输出或信号组合取反的场合具有独特优势，如故障检测逻辑、安全联锁信号组合等。宽电压支持 5V 系统，兼容性强。TSSOP 薄型设计节省空间且利于散热，尤其适合空间受限的应用场景，便于高密度板卡布局。

■ 典型应用场景
SN74HCT02PW 广泛用于数字系统中的组合逻辑运算，如多路信号的条件或非判断、译码器扩展、状态机组合逻辑。在工业控制中用于多条件禁止逻辑、安全联锁信号组合、故障检测逻辑。在通信设备中用于控制信号的逻辑合成、协议状态判断。在消费电子中用于按键组合检测、电源管理逻辑等。选型时注意 HCT 版本为 TTL 兼容输入，适合与 5V TTL 或 3.3V 逻辑接口；HC 版本为 CMOS 电平。或非门在需要输出低有效的逻辑判断中具有天然优势，可简化外围电路设计。TSSOP-14L 适合高密度板卡和便携设备，宽电压和强 ESD 保护使其在复杂电磁环境中表现稳定。
