SN74HCS367PW

■ 器件概述与封装

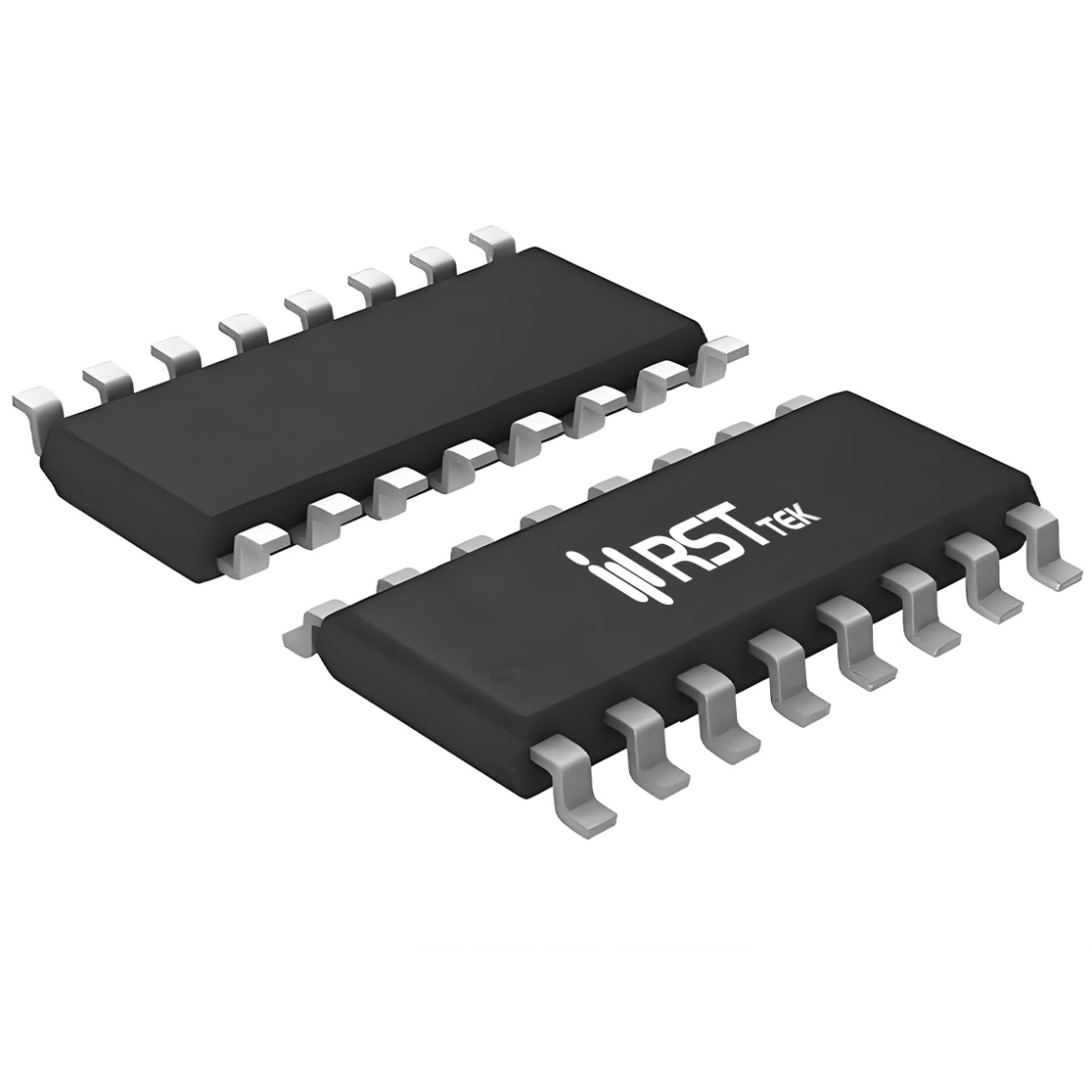

瑞斯特 SN74HCS367PW 是一款六路缓冲器/线路驱动器，三态输出，采用 TSSOP-16L 薄型封装（同时提供 SOP-16L）。六个通道分为两组，由独立使能引脚（1OE 和 2OE）控制：1OE 控制 1A–3A，2OE 控制 4A–6A，各自低电平有效，高电平时对应输出高阻态。分组控制提供更精细的总线管理，适合分区使能场景。六个通道均为同相缓冲，输出 Y = A。输入兼容 TTL 电平（HCS 系列），与 3.3V 和 5V 系统可直接接口。输入带钳位二极管，支持限流电阻连接高于 Vcc 的电压。工作电压 2.0V 至 6.0V，支持多电源轨。TSSOP-16L 宽度仅 4.4mm，节省 PCB 面积，适合便携与高密度布线。

■ 电气特性与动态性能
静态特性方面，4.5V 供电、6.0mA 负载下 VOH 最小为 3.84V（85℃），VOL 最大为 0.33V（85℃），驱动能力强。输入漏电流时最大 ±1μA，静态电源电流典型值 20μA（6.0V），功耗低。动态性能（4.5V，25℃）典型值：传播延迟 20ns，使能/禁止时间 20ns，输出转换 6ns。HCS 版本输入阈值兼容 TTL（VIH ≥ 2.0V，VIL ≤ 0.8V），便于与 5V TTL 或 3.3V 逻辑混合使用。功率耗散电容 18pF，动态功耗低。输入电容 7pF（HC）或 10pF（HCS），利于降低信号源负载，适合高速总线驱动。

■ 可靠性与环境适应性
器件抗干扰强，闩锁性能超过 250mA，ESD 防护 HBM 超过 3500V（Class 2），CDM 超过 2000V（Class C3），确保可靠性。工作温度 -40℃ 至 +125℃，满足工业和汽车级要求。符合 JEDEC 标准（JESD8C 和 JESD7A），与主流逻辑电平兼容。分组独立使能为核心优势：1OE 和 2OE 可分别控制两组通道，实现分区总线隔离或分级上电管理，在多路信号选通、双向总线隔离等场景中具有独特价值。宽电压支持 3.3V 和 5V。TSSOP 薄型设计节省空间且利于散热，尤其适合空间受限场景。

■ 典型应用场景
SN74HCS367PW 广泛用于分区使能的总线驱动和信号缓冲，如数据总线分组隔离、地址线分区驱动、多路信号选通。工业控制中用于长线驱动、信号调理与电平转换，分组使能可分别控制不同外设信号通路。通信设备中用于时钟分配、控制缓冲，独立使能便于模块分时复用。存储器接口中用于 SRAM、Flash 数据总线驱动，两组使能可分别控制高低字节或不同存储体。选型时 HCS 为 TTL 兼容输入，适合 5V TTL 或 3.3V 逻辑接口；HC 为 CMOS 电平。独立使能设计可减少外部逻辑电路。TSSOP-16L 适合高密度板卡和便携设备，宽电压和强 ESD 保护确保复杂电磁环境中的稳定性。
