SN74HCS259PW

■ 器件概述与封装

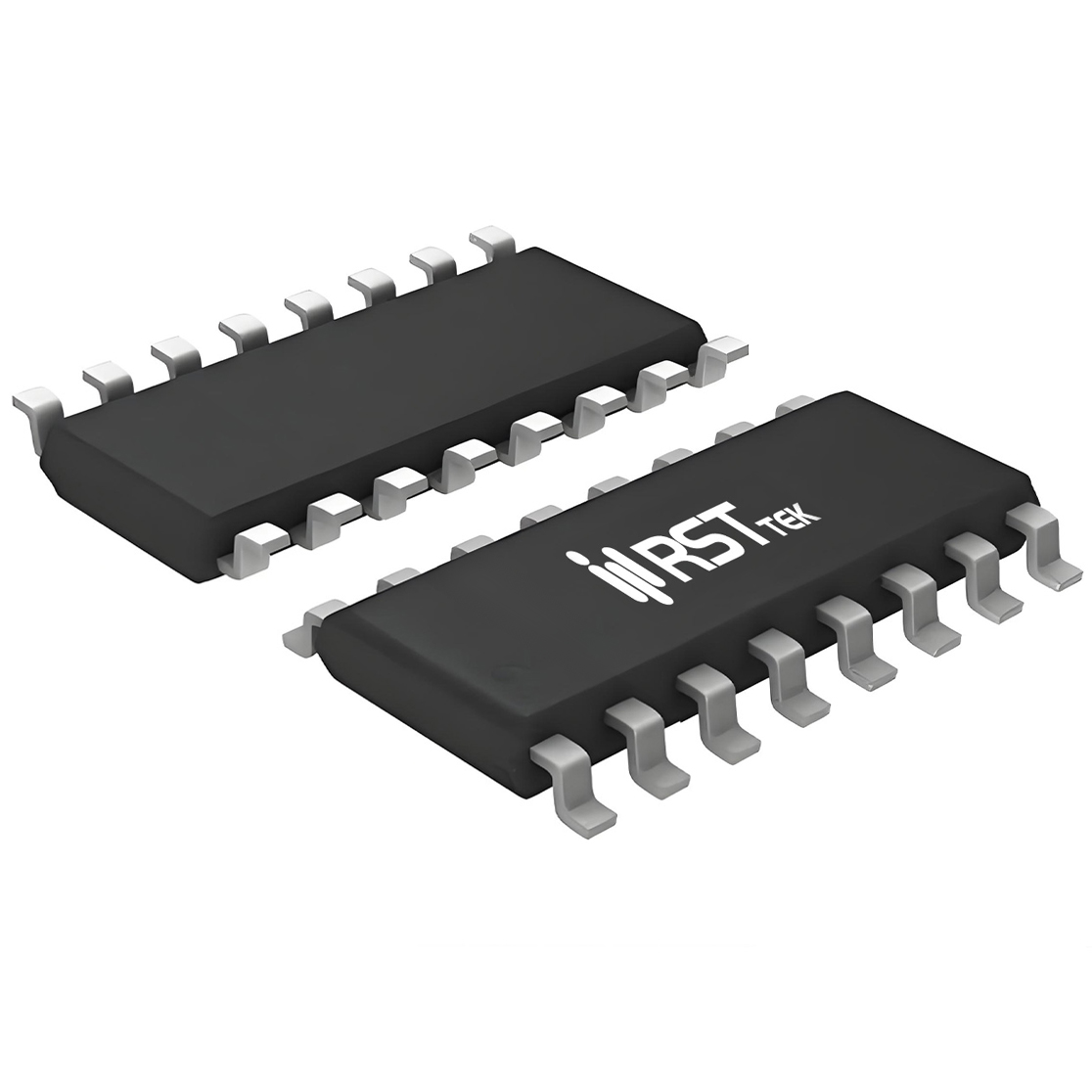

瑞斯特 SN74HCS259PW 是一款 8 位可寻址锁存器，集成 3-8 译码器与锁存功能，采用 TSSOP-16L 薄型封装（同时提供 SOP-16L 选项）。器件提供四种工作模式：可寻址锁存、存储、解码及复位，通过 LE 和 MR 控制切换。地址锁存模式下，D 输入数据写入 A0-A2 寻址的锁存器，被寻址锁存器跟随 D 输入，其他保持原状态。存储模式下所有锁存器保持先前状态。解码模式下，被寻址输出跟随 D 输入，其他输出为低。复位模式下所有输出清零。TTL 兼容输入与 3.3V/5V 系统可直接接口，输入带钳位二极管，支持超 Vcc 电压输入。TSSOP-16L 宽度仅 4.4mm，薄型设计节省 PCB 面积，适合便携设备与高密度布线。

■ 电气特性与动态性能
静态特性上，4.5V 供电、4.0mA 负载下 VOH 最小 3.84V（85℃），VOL 最大 0.33V（85℃），满足逻辑驱动。输入漏电流最大 ±1μA，静态电源电流典型值 20μA（6.0V），功耗低。动态性能（4.5V，25℃）：D 到 Qn 延迟 17ns，An 到 Qn 延迟 17ns，LE 到 Qn 延迟 17ns，MR 到 Qn 延迟 17ns，输出转换 7ns。关键时序：LE 脉宽最小 20ns（85℃），MR 低脉宽最小 15ns（85℃），D/An 到 LE 建立时间 15ns（85℃），保持 5ns。HCS 版本输入阈值兼容 TTL（VIH ≥ 2.0V，VIL ≤ 0.8V），便于与 5V TTL 或 3.3V 逻辑混合使用。功率耗散电容典型值 26pF。

■ 可靠性与环境适应性
器件抗干扰强，闩锁性能超过 250mA，ESD 防护 HBM 超过 3500V（Class 2），CDM 超过 2000V（Class C3），确保工业可靠性。工作温度 -40℃ 至 +125℃，满足工业和汽车级要求。符合 JEDEC 标准，与主流逻辑电平兼容。四种工作模式赋予器件极高灵活性：作为译码器时，MR 为低、LE 为低，选中输出跟随 D，未选中为低；作为可寻址锁存器时，LE 为高、MR 为高，D 写入指定锁存器，其他不变。宽电压支持 3.3V 和 5V 系统。TSSOP 薄型设计节省空间且利于散热，尤其适合空间受限应用。

■ 典型应用场景
SN74HCS259PW 广泛用于可寻址锁存或译码系统，如串并转换、地址译码、寄存器扩展、LED 矩阵驱动、继电器控制等。工业控制中用于可寻址 I/O、多路选通。通信设备中用于控制信号译码分配。消费电子中用于按键扫描、功能选择。选型时 HCS 为 TTL 兼容输入，适合与 5V TTL 或 3.3V 逻辑接口；HC 为 CMOS 电平。多功能设计可替代独立译码器加锁存器方案，减少器件数量。TSSOP-16L 适合高密度板卡和便携设备，宽电压和强 ESD 保护使其在复杂电磁环境中表现稳定。
