SN74HCS05DR

■ 器件概述与封装

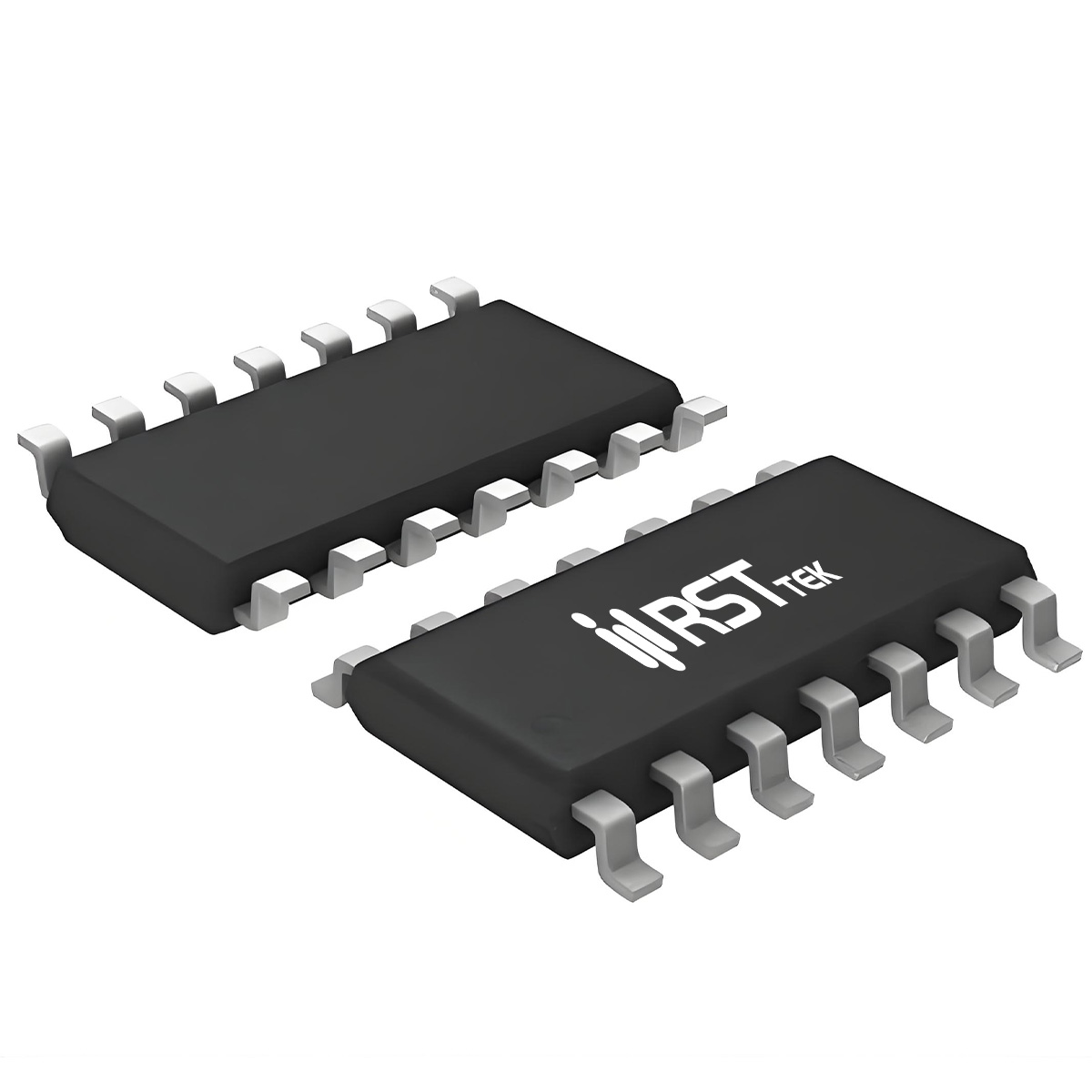

瑞斯特 SN74HCS05DR 是一款六路反相器，具有开漏输出结构，采用 SOP-14L 封装（体宽3.9mm），同时提供 TSSOP-14L 选项。开漏输出允许输出端通过外部上拉电阻连接到不同的电源电压（最高可达 Vcc），便于实现电平转换和线与逻辑功能。输入内置钳位二极管，支持通过限流电阻连接高于 Vcc 的电压。工作电压范围 2.0V 至 6.0V，输入电平兼容 TTL 电平（HCS 系列）。SOP-14L 封装宽度仅 3.9mm，节省 PCB 面积，适合高密度布局和混合电压系统设计。

■ 电气特性与动态性能
静态特性方面，该器件仅规定低电平输出电压 VOL，在 4.5V 供电、4.0mA 灌电流负载下 VOL 最大为 0.33V（85℃），开漏输出无 VOH 参数，高电平由外部上拉电阻决定。输入漏电流在 6.0V 时最大 ±1μA，静态电源电流典型值 20μA（6.0V），功耗极低。动态性能（4.5V，25℃）典型值：输入到输出传播延迟 20ns，输出转换时间 6ns。功率耗散电容典型值仅 6pF（HC 型），显著低于同类标准逻辑器件，高频工作时动态功耗更低。输入电容典型值 7pF，关态输出电流在 6.0V 时最大 ±5μA（85℃），确保总线高阻态时的低泄漏。

■ 可靠性与环境适应性
器件抗干扰能力强，闩锁性能超过 250mA，ESD 防护 HBM 超过 3500V（Class 2），CDM 超过 2000V（Class C3），确保工业环境可靠性。工作温度 -40℃ 至 +125℃，满足工业和汽车级要求。符合 JEDEC 标准（JESD8C 和 JESD7A），与主流逻辑电平兼容。开漏输出的核心优势在于：通过选择合适的上拉电阻，可灵活适配 3.3V、5V 等不同电压域的逻辑接口，实现双向电平转换；多个开漏输出可直接相连实现线与逻辑，适合总线仲裁和中断共享应用。宽电压范围支持 3.3V 和 5V 系统，兼容性强。

■ 典型应用场景
SN74HCS05DR 广泛用于需要电平转换和线与逻辑的系统中，如多路中断信号共享、I2C/SMBus 总线接口（开漏结构符合总线规范）、LED 和继电器驱动（开漏输出可直接驱动较高电压负载）。在工业控制中用于 PLC 输入信号调理、多路报警信号线与、故障检测逻辑。在通信设备中用于控制信号的电平匹配和总线仲裁。在消费电子中用于按键矩阵扫描、电源管理逻辑等。选型时注意该器件输入为 TTL 电平，与 3.3V 和 5V CMOS 逻辑均可直接接口；输出需外接上拉电阻，阻值根据系统速度、负载电容和电源电压综合选择。SOP-14L 适合空间受限布局，宽电压和强 ESD 保护使其在复杂电磁环境中表现稳定。
