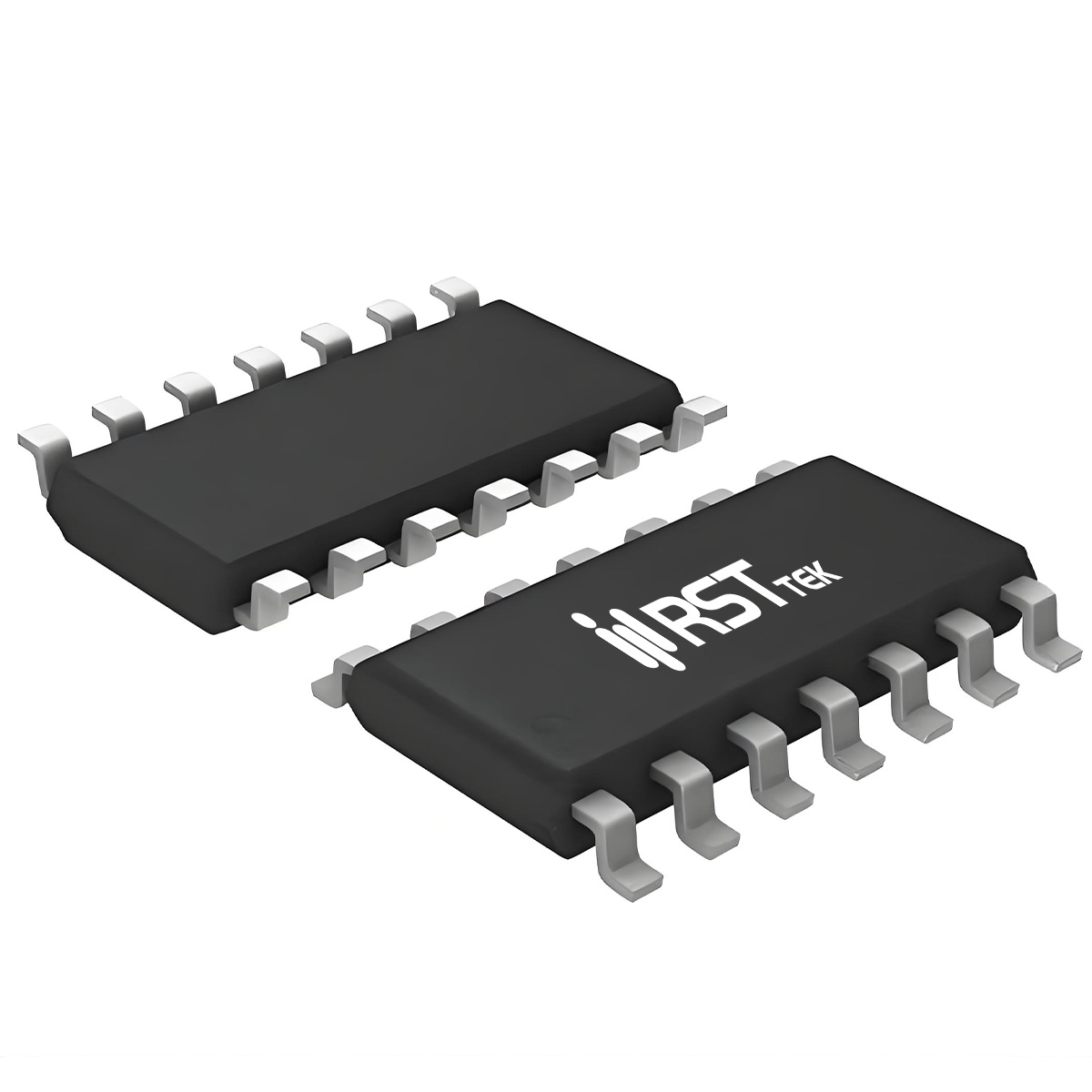

SN74HC74PW
SN74HC74PW 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- 封装:
- TSSOP14
- 产品说明:
- Dual D-type flip-flop with set and reset; positive-edge trigger; TTL enabled
- 工作电压:
- 2 V to 6 V
■ 器件概述与封装
瑞斯特（RST）SN74HC74PW 是双路正边沿触发D型触发器，供电 2.0~6.0V，适3.3/5V。每路独立D触发器，带数据（D）、时钟（CP）、异步置位（SD）和复位（RD）输入，以及互补输出（Q和/Q）。数据在时钟上升沿被锁存。时钟输入内置施密特触发，对慢速边沿高度容忍。输入钳位二极管，限流电阻接至高VCC。封装 TSSOP-14L，5.0×4.4mm，引脚间距0.65mm，厚约1.0mm，比SOP更薄，适高密度板级；同系列有SOP-14L。温度 -40~125℃，JEDEC，ESD防护HBM>3500V、CDM>2000V，闩锁超250mA，可靠。
■ 核心电气参数与时序特性
静态电流 ICC 在 6.0V 下为 20μA（最大 40μA），输入漏电 ±1μA。高电平输出 VOH 在 4.5V、-4.0mA 负载下最小 3.84V；低电平输出 VOL 在 4.5V、4.0mA 负载下最大 0.33V。时序参数：时钟到输出传播延迟 tpd 在 5V 下典型 16ns（最大 19ns），2V 下典型 30ns（最大 33ns）。最大时钟频率 fmax 在 5V 下典型 24MHz（最小 20MHz），2V 下典型 4.8MHz（最小 4.0MHz）。建立时间 tsu 在 5V 下典型 15ns，保持时间 th 典型 3ns。置位/复位恢复时间 trec 在 5V 下典型 8ns。功耗电容 Cpd 典型 23pF，适中等速度时序应用。
■ 双D触发器功能与宽压兼容优势
SN74HC74PW 单芯片集成两路独立D触发器，有效减少多路数据锁存所需器件数量。正边沿触发设计确保数据在时钟上升沿可靠采样，异步置位/复位（低有效）提供灵活的状态初始化和强制控制。互补输出（Q和/Q）方便差分信号或反相控制需求。时钟输入施密特触发允许慢速或噪声时钟信号，增强抗扰。宽压 2.0~6.0V 支持3.3V/5V系统直接互连。CMOS功耗低（20μA典型），适电池设备。TSSOP-14L薄封装引脚间距0.65mm便于高密度走线，适合空间受限的便携设备。双通道节省PCB，简化多路时序控制布板。
■ 典型应用场景
SN74HC74PW 作为基础时序单元，适用数据锁存与状态控制场景：
• 数据锁存与寄存器：在时钟边沿锁存数据总线或控制信号，用于状态存储、数据缓冲。
• 分频与计数：将/Q反馈至D构成T'触发器，实现2分频或多级分频链。
• 同步逻辑与状态机：作为状态寄存器，配合组合逻辑实现有限状态机（FSM）。
• 工业控制与通信：数据同步、边沿检测、脉冲展宽等，双通道满足多路需求，宽压适应工业现场多样电源。
选型时注意时钟上升沿速率（施密特输入容忍慢边沿），建立/保持时间需满足，置位/复位低有效。高频设计需参考手册时序参数。
