SN74HC595PW
SN74HC595PW 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- 封装:
- TSSOP16
- 产品说明:
- 8-bit serial-in, serial or parallel-out shift register with output latches; 3-state
- 工作电压:
- 2 V to 6 V
■ 器件概述与封装

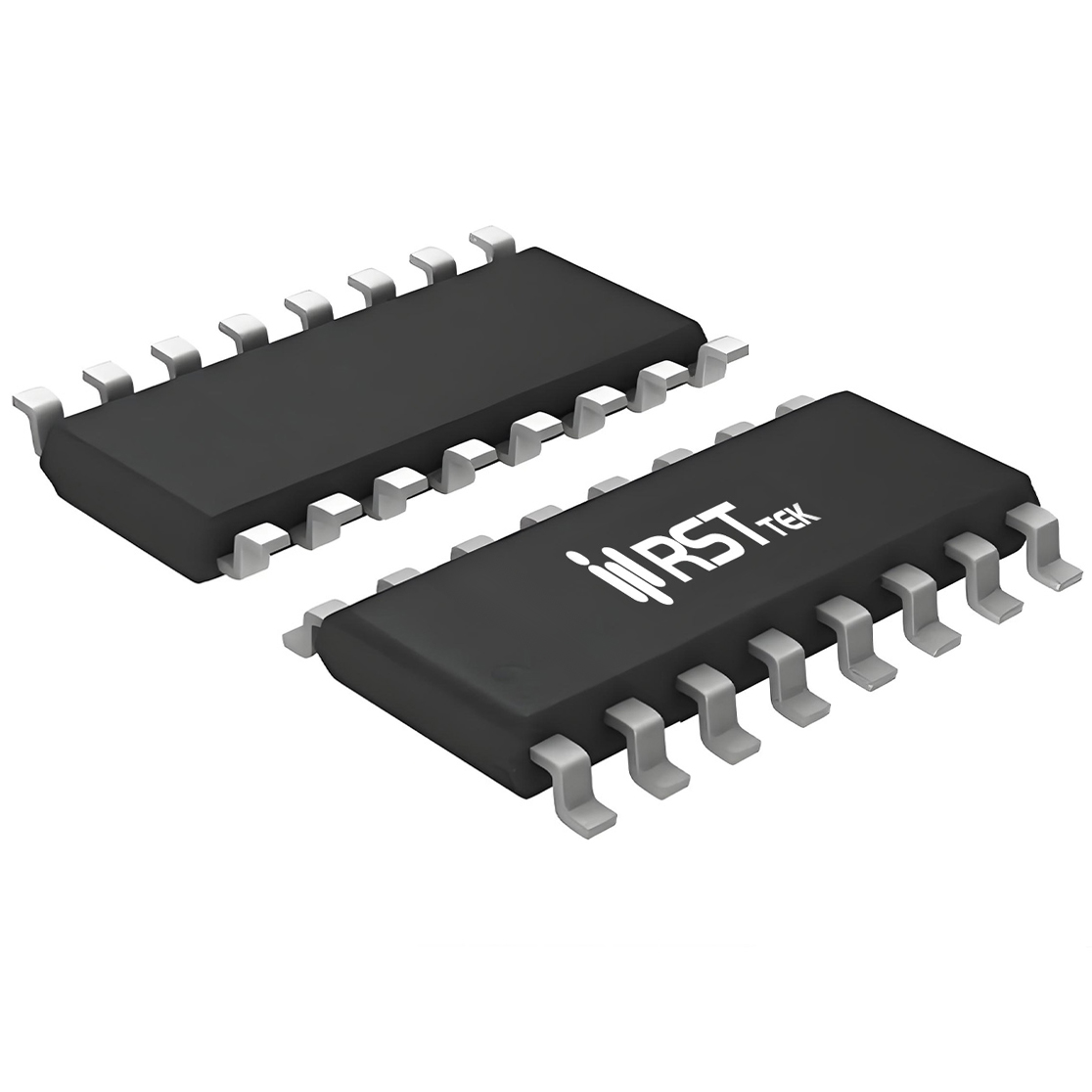

瑞斯特 SN74HC595PW 是一款8位串行输入/串行或并行输出移位寄存器，内置存储寄存器并带三态输出，采用 TSSOP-16L 薄型封装（同时提供 SOP-16L 选项）。器件包含移位寄存器（SHCP）和存储寄存器（STCP）两个独立时钟，以及异步主复位 MR（低电平有效）。串行数据在 SHCP 上升沿逐位移入，并在 STCP 上升沿并行锁存至输出。输出使能 OE 控制三态输出，高电平时输出高阻态。串行输出 Q7S 支持级联扩展。输入内置钳位二极管，支持高于 Vcc 的电压输入。工作电压 2.0V 至 6.0V，兼容 CMOS 电平。TSSOP-16L 宽度仅 4.4mm，节省 PCB 面积，适合便携与高密度布线。
■ 电气特性与动态性能
静态特性方面，并行输出 Qn（总线驱动型）在 4.5V、6.0mA 负载下 VOH 最小 3.84V（85℃），VOL 最大 0.33V；串行输出 Q7S 驱动稍弱（4.0mA），适合级联。输入漏电流最大 ±1μA，静态电源电流典型值 13.7μA，功耗极低。动态性能（4.5V，25℃）典型值：SHCP 到 Q7S 延迟 15ns，STCP 到 Qn 约 15ns，OE 使能/禁止约 14ns，MR 到 Q7S 约 15ns。最高时钟频率在 4.5V 下典型值 24MHz（85℃）。建立时间：DS 到 SHCP 为 13ns，SHCP 到 STCP 为 19ns；保持时间 3ns。功率耗散电容 55pF（9路切换），高速级联需关注动态功耗。
■ 可靠性与环境适应性
器件抗干扰能力强，闩锁性能超过 250mA，ESD 防护 HBM 超过 6000V（Class 3A），CDM 超过 2000V（Class C3），适合复杂电磁或静电敏感环境。工作温度 -40℃ 至 +125℃，满足工业和汽车级要求。符合 JEDEC 标准（JESD8C 和 JESD7A），与主流逻辑电平兼容。独立时钟和复位设计提供灵活控制：MR 异步清零移位寄存器而不影响存储寄存器；两路时钟可独立或同步驱动。三态输出支持总线仲裁，OE 控制不影响寄存器内部状态。TSSOP-16L 薄型设计节省空间且利于散热，尤其适合空间受限应用。
■ 典型应用场景
SN74HC595PW 广泛用于 LED 数码管/点阵驱动、继电器阵列控制、按键扫描等 I/O 扩展场景。在远程控制中作为保持寄存器，存储串行指令。在工业控制中通过少量 I/O 控制多路输出，节省 MCU 引脚资源。在通信设备中用于数据暂存、串并转换和级联扩展。选型注意：SHCP 和 STCP 可独立控制；两时钟相连时移位寄存器领先存储寄存器一个时钟周期。Q7S 支持级联，但驱动较弱，多片级联需注意信号完整性。OE 三态控制便于多片共享总线。TSSOP-16L 适合高密度板卡，SOP-16L 便于原型开发，可灵活选择。
