SN74HC594D

■ 器件概述与封装

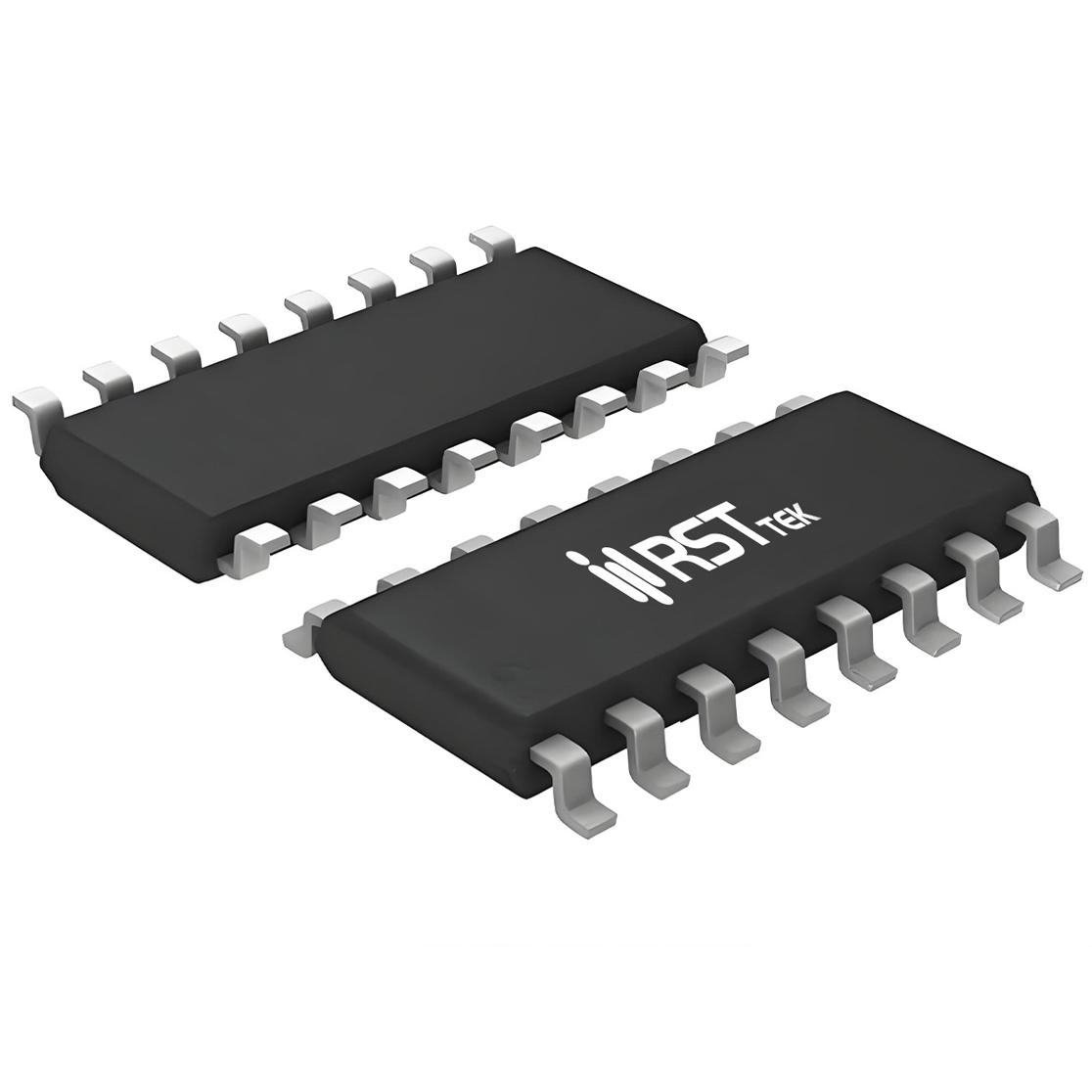

瑞斯特 SN74HC594D 是一款8位串行输入/串行或并行输出移位寄存器，内置独立存储寄存器，采用 SOP-16L 封装（体宽3.9mm）。器件包含移位寄存器（SHCP）和存储寄存器（STCP）两个独立时钟，以及各自的复位引脚（SHR 和 STR）。串行数据在 SHCP 上升沿逐位移入，并在 STCP 上升沿并行锁存至输出。串行输出 Q7S 支持级联扩展。输入内置钳位二极管，支持高于 Vcc 的电压输入。工作电压 2.0V 至 6.0V，兼容 CMOS 电平，适用于串并转换和远程控制等应用。

■ 电气特性与动态性能
静态特性方面，并行输出 Qn（总线驱动型）在 4.5V 供电、6.0mA 负载下 VOH 最小 3.84V，VOL 最大 0.33V；串行输出 Q7S 驱动能力稍弱（4.0mA），适用于级联驱动。输入漏电流在 6.0V 时最大 ±1μA，静态电源电流典型值 20μA（6.0V），功耗低。动态性能（4.5V，25℃）典型值：SHCP 到 Q7S 传播延迟 20ns，STCP 到 Qn 延迟 25ns，复位到输出延迟约 19ns，最高时钟频率 24MHz。建立时间：DS 到 SHCP 为 25ns，SHCP 到 STCP 为 25ns；保持时间 6ns。功率耗散电容 115pF，注意其值高于普通逻辑器件，高速级联时需关注动态功耗。

■ 可靠性与环境适应性
器件具有出色抗干扰能力，闩锁性能超过 250mA，ESD 防护 HBM 超过 3500V（Class 2），CDM 超过 2000V（Class C3），确保工业环境可靠性。工作温度 -40℃ 至 +125℃，满足工业和汽车级要求。符合 JEDEC 标准（JESD8C 和 JESD7A），与主流逻辑电平兼容。独立时钟和复位设计提供了灵活的控制：移位寄存器和存储寄存器可分别清零，两路时钟可独立或同步驱动。SOP-16L 封装体宽度仅 3.9mm，节省 PCB 面积，适合高密度布局，串行输出便于多片级联，实现更长位宽扩展。

■ 典型应用场景
SN74HC594D 广泛用于串行到并行数据转换，如 LED 数码管驱动、继电器阵列控制、按键扫描扩展等。在远程控制系统中作为保持寄存器，存储来自串行总线的控制指令。在工业控制中用于 I/O 扩展，通过少量 I/O 引脚控制多路输出。在通信设备中用于数据暂存、串并转换和级联扩展。选型时注意 SHCP 和 STCP 可独立控制实现灵活的时序；若两时钟连接在一起，移位寄存器将领先存储寄存器一个时钟周期。Q7S 支持级联，但驱动能力较并行输出弱，级联多片时需关注信号完整性。SOP-16L 封装便于手工焊接和原型开发。
