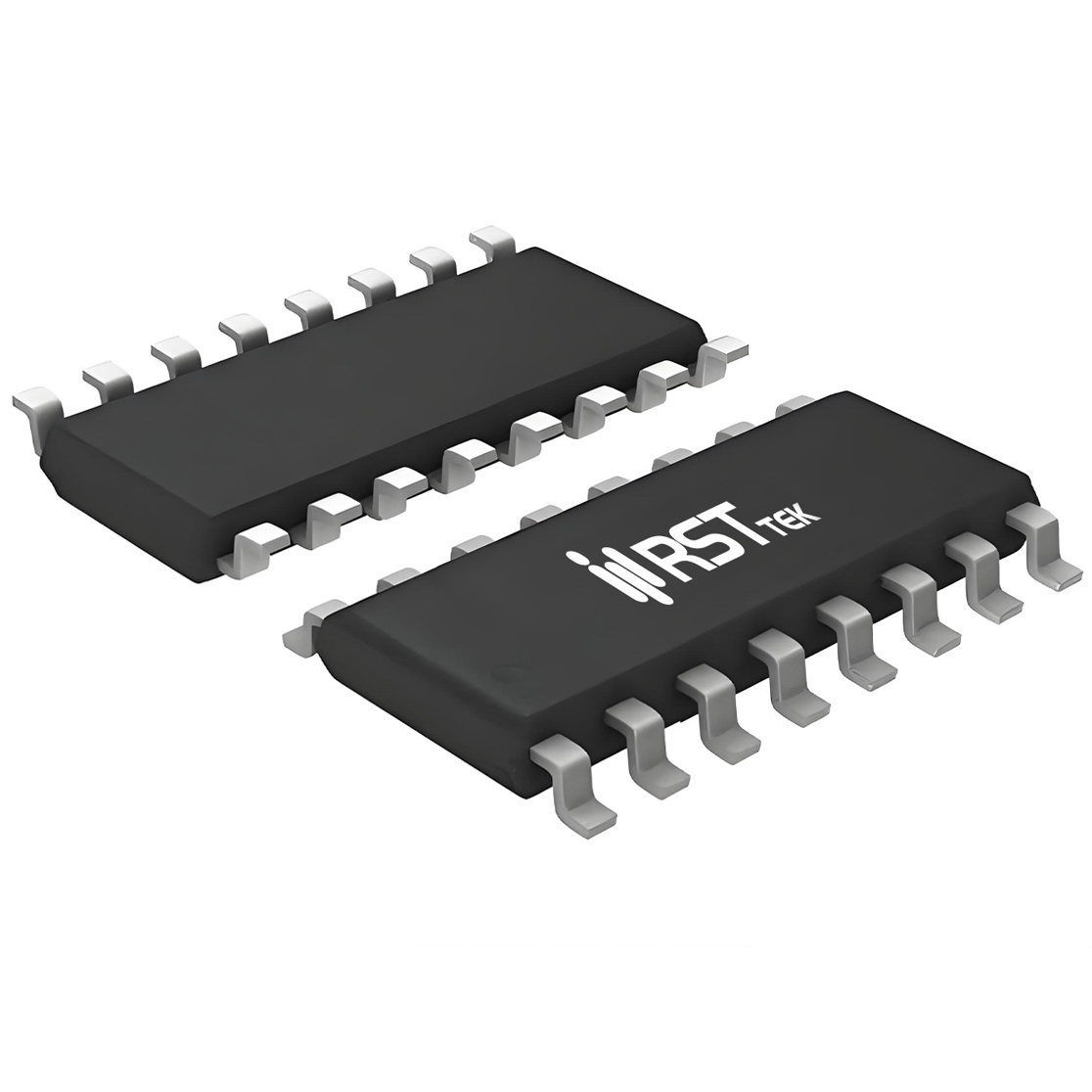

SN74HC368D
SN74HC368D 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- 封装:
- SOP16
- 产品说明:
- Hex inverter/line driver (3-state)
- 工作电压:
- 2 V to 6 V
■ 器件概述与封装
SN74HC368D 六路反相缓冲器，三态输出，供电 2.0~6.0V，3.3/5V。与同相HC367不同，HC368输出反相——输入低电平时输出高，输入高时输出低，适合驱动低有效总线或极性反转。两组独立使能：1OE控制通道1~3（1Y~3Y），2OE控制通道4~6（4Y~6Y），低有效。使能为高时对应输出高阻（Z），便于总线分时共享。输入钳位，限流电阻将输入接至高VCC。封装 SOP-16L，9.9×3.9mm，间距1.27mm；有TSSOP-16L。温度 -40~125℃，JEDEC（JESD8C、JESD7A），ESD HBM>3500V、CDM>2000V，闩锁超250mA，可靠。
■ 核心电气参数与动态性能
静态电流 ICC 在 6.0V 下为 20μA（最大 40μA），输入漏电 ±1μA。输出驱动增强：高电平输出 VOH 在 4.5V、-6.0mA 下最小 3.84V；低电平输出 VOL 在 4.5V、6.0mA 下最大 0.33V。断态输出电流 IOZ 在 6.0V 下最大 ±5μA（85℃），总线隔离可靠。传播延迟 tpd 在 5V、50pF 下为 20ns（最大 25ns），2V 时为 35ns（最大 40ns）。使能/禁用时间在 5V 下 20ns（最大 25ns）。功耗电容 Cpd 18pF。输入电容 Ci = 7pF。
■ 六通道反相与双组独立使能优势
SN74HC368D 价值在六通道反相集成与双组独立使能。相比两片四通道反相缓冲器（如HC240）构建六路，单芯片节省PCB并降低功耗。两组独立使能（1OE和2OE）分别控制高3位和低3位，便于6位总线数据拆分或分时驱动——1OE控制上半，2OE控制下半，或不同时刻分时启用。反相输出适合低有效使能总线（如片选、复位）或极性反转。输出驱动增强（±6mA @ 4.5V），适用长走线或容性负载。三态输出允许多器件挂载总线不冲突。宽压 2.0~6.0V 支持3.3V/5V互连。SOP-16L兼容贴装，TSSOP-16L适高密度。六通道简化6位反相总线布板，引脚利用率高。
■ 典型应用场景
SN74HC368D 适用于6位反相总线驱动与信号隔离：
• 6位反相总线驱动：MCU与6位低有效外设间缓冲，反相输出匹配低有效片选或使能。
• 信号极性转换与缓冲：高有效转低有效（或反之），增强驱动，适配不同接口。
• 长线驱动：增强传感器、6位并行信号驱动，克服长线衰减。
• 工业控制与通信：PLC I/O扩展、分时采样、总线仲裁，双组使能便于灵活管理。
选型时1OE/2OE低有效，高阻时输出悬空，确保总线不浮动。输入摆幅 0~VCC（过压串限流），高频参考手册时序。
