SN74HC365PW

■ 器件概述与封装

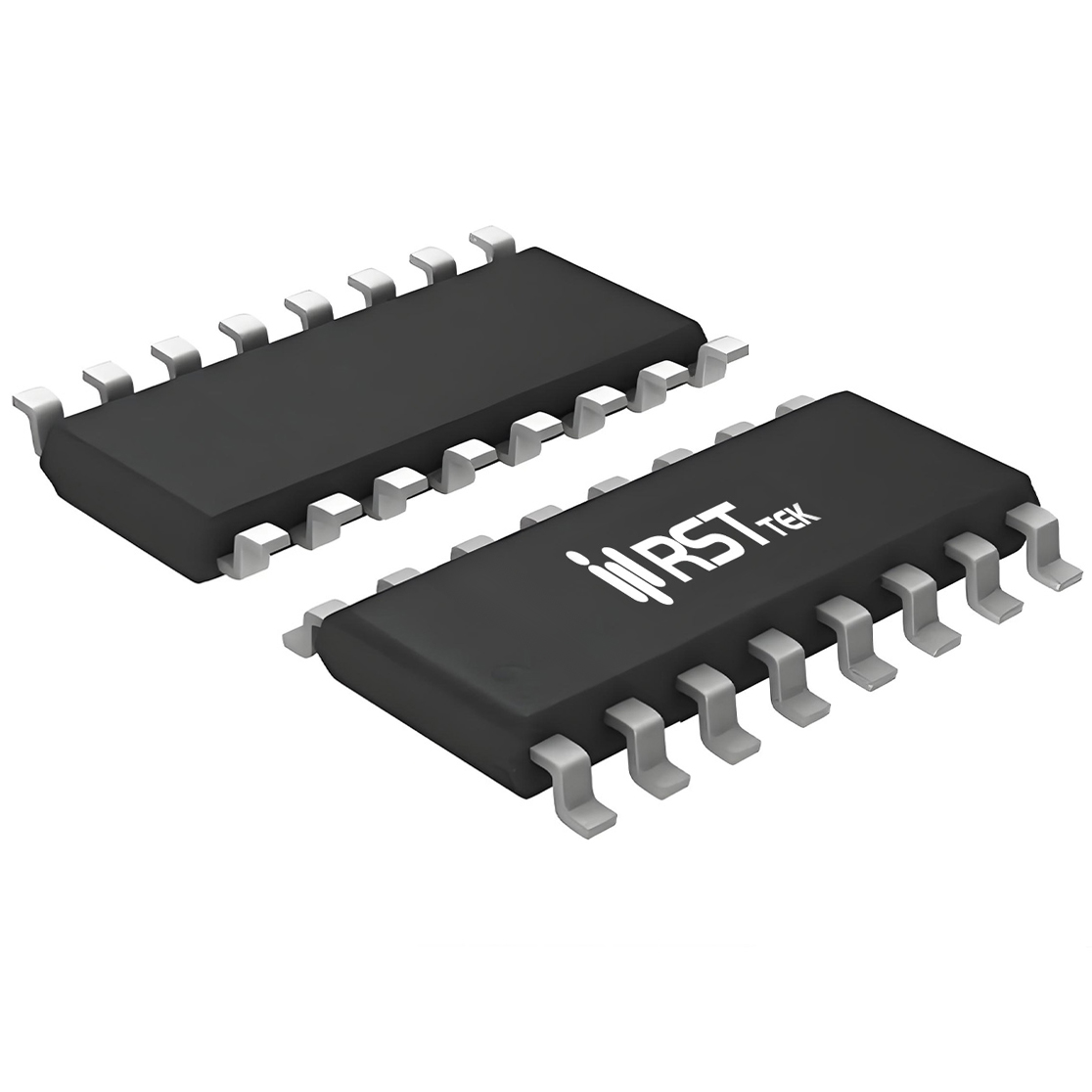

SN74HC365PW 六路同相缓冲器，三态输出，2.0~6.0V，3.3/5V。两组独立输出使能：OE1控制通道1~3（1Y~3Y），OE2控制通道4~6（4Y~6Y），低电平有效。使能为高时对应输出高阻（Z），便于总线分时共享。六通道集成在16引脚封装内，比四通道缓冲器多两路。输入钳位，限流电阻将输入接至高VCC。封装 TSSOP-16L，4.9×4.4mm，间距0.65mm，厚约1.0mm，比SOP更薄，高密度；同系列有SOP-16L。温度 -40~125℃，JEDEC（JESD8C、JESD7A），ESD HBM>3500V、CDM>2000V，闩锁超250mA，可靠。

■ 核心电气参数与动态性能
静态电流 ICC 在 6.0V 下为 20μA（最大 40μA），输入漏电 ±1μA。输出驱动增强：高电平输出 VOH 在 4.5V、-6.0mA 下最小 3.84V；低电平输出 VOL 在 4.5V、6.0mA 下最大 0.33V。断态输出电流 IOZ 在 6.0V 下最大 ±5μA（85℃），总线隔离可靠。传播延迟 tpd 在 5V、50pF 下为 20ns（最大 25ns），2V 时为 35ns（最大 40ns）。使能/禁用时间 ten/tdis 在 5V 下 20ns（最大 25ns）。功耗电容 Cpd 18pF。输入电容 Ci = 7pF。

■ 六通道与双组独立使能优势
SN74HC365PW 核心价值在六通道集成与双组独立使能。相比用两片四通道缓冲器（如HC125）构建六路缓冲，单芯片节省PCB面积并降低功耗。两组独立使能（OE1和OE2）允许分别控制高3位和低3位，便于6位总线数据拆分或分时驱动——OE1控制上半通道、OE2控制下半通道，或在不同时刻分时启用不同通道组。同相输出适合高有效总线或保持信号极性。输出驱动增强（±6mA @ 4.5V），适用于长走线或容性负载。三态输出允许多器件挂载总线不冲突。宽压 2.0~6.0V 支持3.3V/5V互连。TSSOP-16L薄封装引脚间距0.65mm便于高密度走线，适合空间受限的便携设备。六通道简化6位数据总线缓冲与隔离布板，16引脚内提供6路缓冲，引脚利用率高。

■ 典型应用场景
SN74HC365PW 适用于6位总线驱动与信号隔离：

• • 6位数据总线驱动：微控制器与6位外设（DAC、ADC、字符LCD）间总线缓冲，增强驱动并隔离。

• • 信号极性保持与缓冲：同相输出保持极性，增强驱动，适配不同接口。

• • 长线驱动：增强传感器、6位并行信号驱动，克服长线衰减。

• • 工业控制与通信：PLC I/O扩展、6路信号分时采样、总线仲裁，双组使能便于灵活管理——上半通道输入采样，下半通道输出控制。

选型时OE1/OE2低有效，高阻时输出悬空，确保总线不浮动。输入摆幅 0~VCC（过压串限流），延迟随供电降低而增加，高频参考手册时序。
