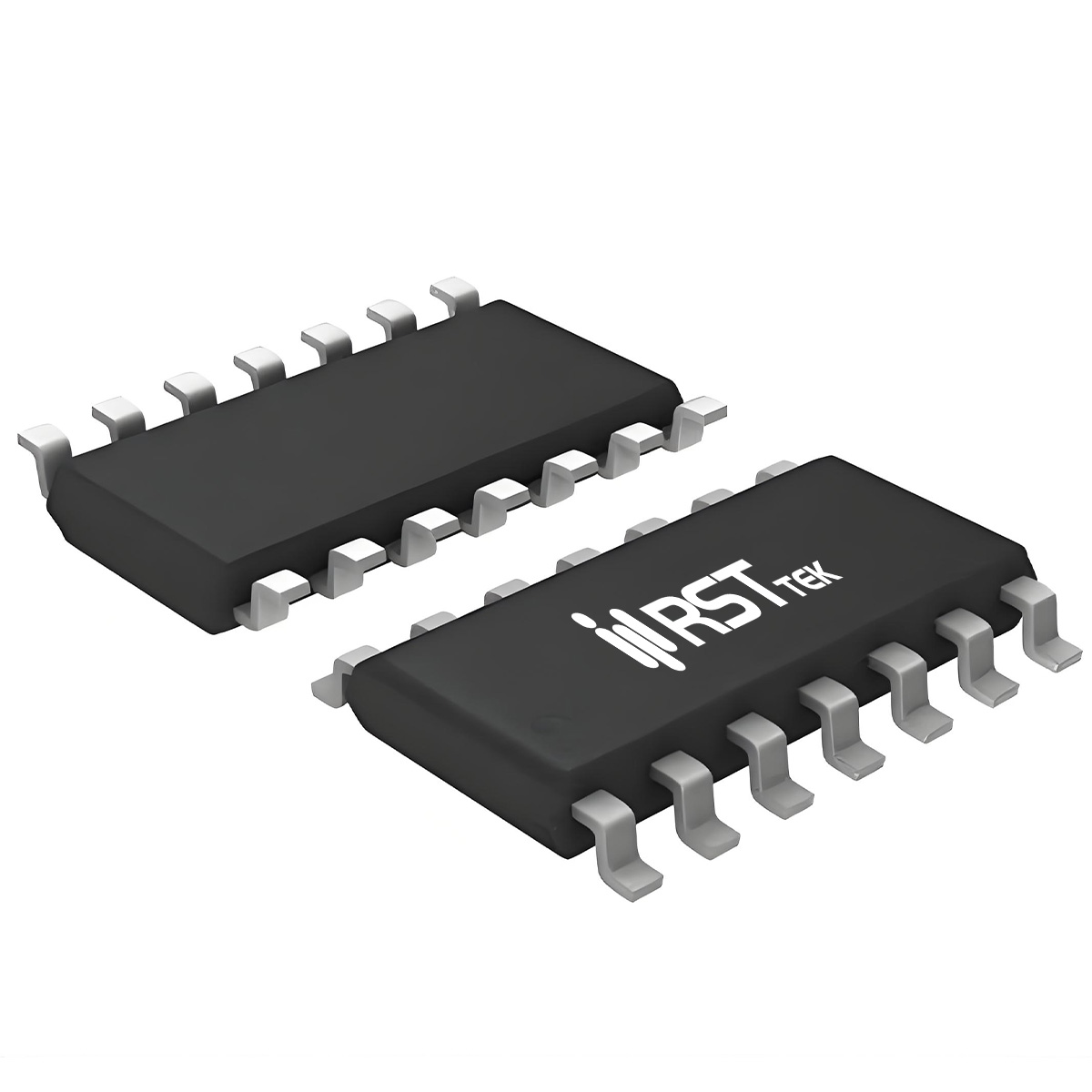

SN74HC266D
SN74HC266D 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- 封装:
- SOP14
- 产品说明:
- Quad 2-Input XNOR Gates with Open-Drain Outputs
- 工作电压:
- 2 V to 6 V
■ 器件概述与封装
瑞斯特（RST）SN74HC266D 是四路2输入同或门（XNOR），开漏输出，供电 2.0~6.0V，兼容3.3/5V。每路独立同或逻辑：两个输入相同时输出高电平（需外接上拉），不同时输出低电平。同或门是异或门（XOR）的反相逻辑——输出高表示两输入相等，低表示不等，在数据比较、奇偶校验中价值独特。HC266的开漏输出需外接上拉，提供电平转换和线与灵活性。输入钳位，限流电阻将输入接至高VCC。封装 SOP-14L，8.65×3.9mm，引脚间距1.27mm；有TSSOP-14L。温度 -40~125℃，JEDEC（JESD8C、JESD7A），ESD HBM>3500V、CDM>2000V，闩锁超250mA，可靠。
■ 核心电气参数与动态性能
静态电流 ICC 在 6.0V 下为 20μA（最大 40μA），输入漏电 ±1μA。低电平输出 VOL 在 4.5V、4.0mA 负载下最大 0.33V；断态输出电流 IOZ 在 6.0V 下最大 ±5μA（85℃）、±10μA（125℃）。传播延迟 tpd 在 5V、15pF 负载下为 15ns（最大 20ns），2V 时 35ns（最大 40ns）。输出上升/下降时间 tt 在 5V 下 4ns（最大 5ns）。功耗电容 Cpd 仅 6pF（远低于HC00的18pF），动态功耗极低。输入电容 Ci = 7pF。
■ 开漏同或逻辑与宽压兼容优势
开漏是SN74HC266D的核心。外接上拉电阻可将输出上拉至不同于VCC的电压（≤6.0V），实现3.3V到5V的电平转换。多路开漏输出直接并联实现线与功能。同或门的“相等即输出高”特性在数据比较器中天然适用。宽压 2.0~6.0V 支持3.3V/5V互连，输入钳位允许过压（串限流电阻），增强混合电压系统可靠性。CMOS功耗低（20μA），适电池。SOP-14L兼容贴装，TSSOP-14L适高密度。四通道节省PCB，简化多路同或布板。
■ 典型应用场景
SN74HC266D 开漏同或与四通道，适用数据比较与逻辑运算：
• 数据比较与相等检测：两路数据位同或指示是否相等（1为相等），多级开漏并联实现多位宽相等检测，用于地址译码、数据校验。
• 奇偶校验与错误检测：XNOR是奇偶校验生成和检测的核心单元，开漏便于多级级联和总线共享。
• 加密与伪随机生成：同或运算在AES轮函数和LFSR中有重要应用。
• 电平转换与总线隔离：利用开漏实现3.3V到5V电平转换，同或逻辑提供信号极性判断。
• 工业控制与通信：CRC校验、曼彻斯特编码解码、多路状态一致性检测，宽压适应工业现场。
选型时输出需外接上拉电阻（阻值根据速度/功耗选取），输入摆幅 0~VCC（过压串限流）。高阻态时总线电平由上拉电阻和负载决定。
