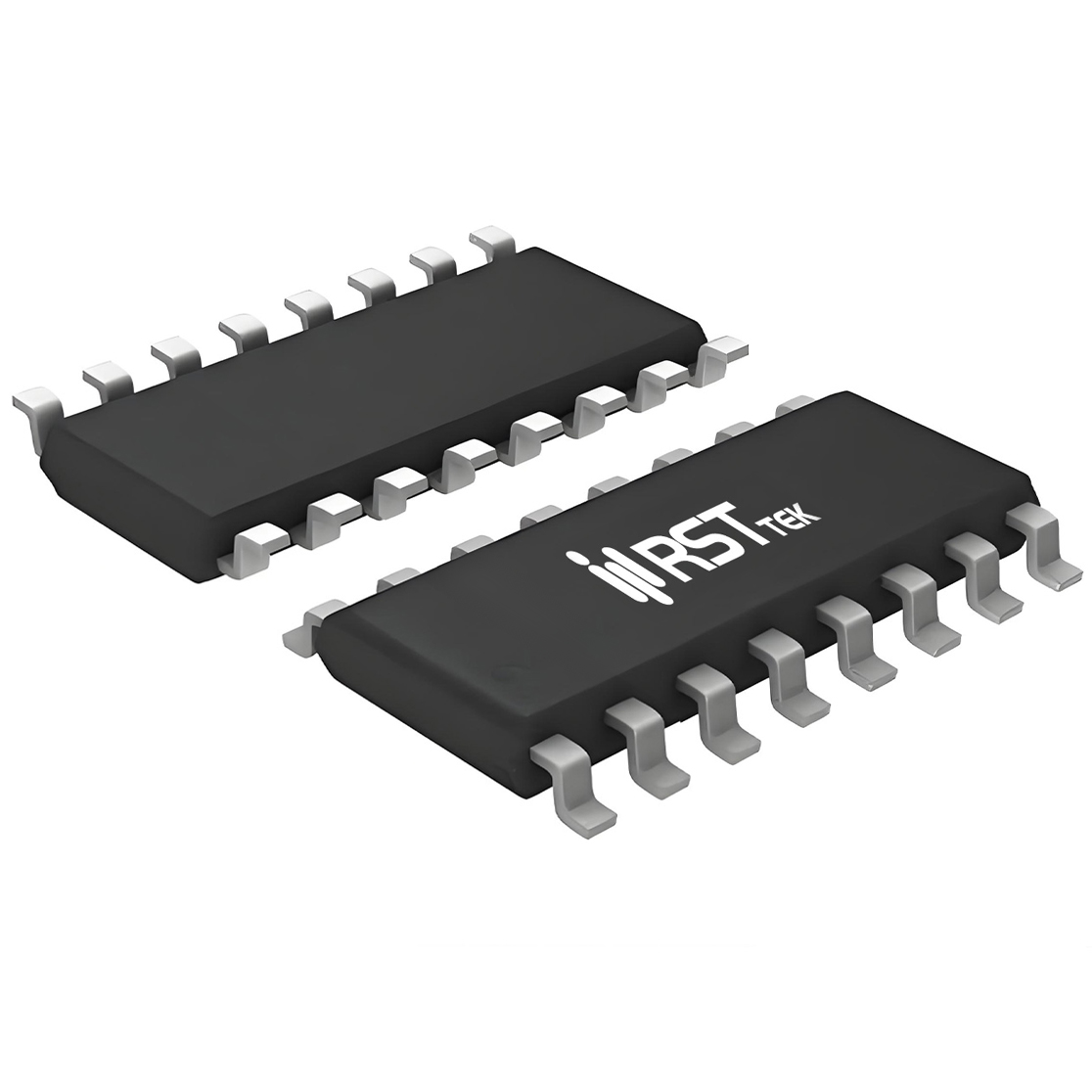

SN74HC259D
SN74HC259D 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- 封装:
- SOP16
- 产品说明:
- 8-bit addressable latch
- 工作电压:
- 2 V to 6 V
■ 器件概述与封装
SN74HC259D 是8位可寻址锁存器，2.0~6.0V，3.3/5V。器件集四种工作模式：可寻址锁存（LE=H、MR=H）将D写入地址选中锁存，其他保持；存储器模式（LE=L、MR=H）保持所有不变；解复用/译码（LE=H、MR=L）中地址选中输出跟随D，其他低；复位（LE=L、MR=L）将所有输出强制低。3位地址（A0~A2）选择8个输出之一，LE和MR组合控制模式。输入钳位，限流电阻接高VCC。封装 SOP-16L，9.9×3.9mm，间距1.27mm；有TSSOP-16L。温度 -40~125℃，JEDEC（JESD8C、JESD7A），ESD HBM>3500V、CDM>2000V，闩锁超250mA，可靠。
■ 核心电气参数与动态性能
静态电流 ICC 在 6.0V 下为 20μA（最大 40μA），输入漏电 ±1μA，输入电容 6.5pF。高电平输出 VOH 在 4.5V、-4.0mA 负载下最小 3.84V；低电平输出 VOL 在 4.5V、4.0mA 负载下最大 0.33V。D到Q延迟 tpd 在 5V、50pF 负载下为 17ns（最大 20ns），2V 时 55ns（最大 60ns）；LE到Q延迟相同。复位（MR）到Q延迟在 5V 下为 17ns（最大 20ns）。建立时间（D/An到LE）在 5V 下 15ns，保持时间 5ns。脉冲宽度：LE高/低在 5V 下 20ns，MR低 15ns。Cpd 26pF，动态功耗低。
■ 四模式集成与可寻址锁存优势
SN74HC259D 价值在单芯片集成四种模式。可寻址锁存通过3位地址选择8个锁存之一写入数据，其余不变，适合多路控制按需更新。解复用模式将串行数据分配到8路并行输出，便于串并转换。存储器模式保持状态不受干扰，复位模式快速清零所有输出。LE和MR双控制灵活切换模式。宽压 2.0~6.0V 支持3.3V/5V互连。CMOS功耗低（20μA），适电池。SOP-16L兼容贴装，TSSOP-16L适高密度。八位输出可驱动LED、继电器或多路控制信号，节省I/O引脚。
■ 典型应用场景
SN74HC259D 适用多路输出控制与数据分配：
• 可寻址I/O扩展：3位地址从MCU控制8路输出（LED、继电器），节省GPIO，支持按需更新。
• 串并转换与数据分配：串行数据通过解复用模式分配到8路并行，用于信号路由或LED点阵。
• 多路状态锁存：工业控制中锁存8路传感器或开关状态，存储器模式保持稳定。
• 工业控制与自动化：PLC输出扩展、多路阀门控制、信号分配，复位模式便于初始化。
选型时LE和MR组合决定模式；地址需在LE上升沿前稳定；复位时所有输出低。输入摆幅 0~VCC（过压串限流），高频参考手册时序。
