SN74HC20D
SN74HC20D 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- 封装:
- SOP14
- 产品说明:
- Dual 4-input NAND gate
- 工作电压:
- 2 V to 6 V
■ 器件概述与封装

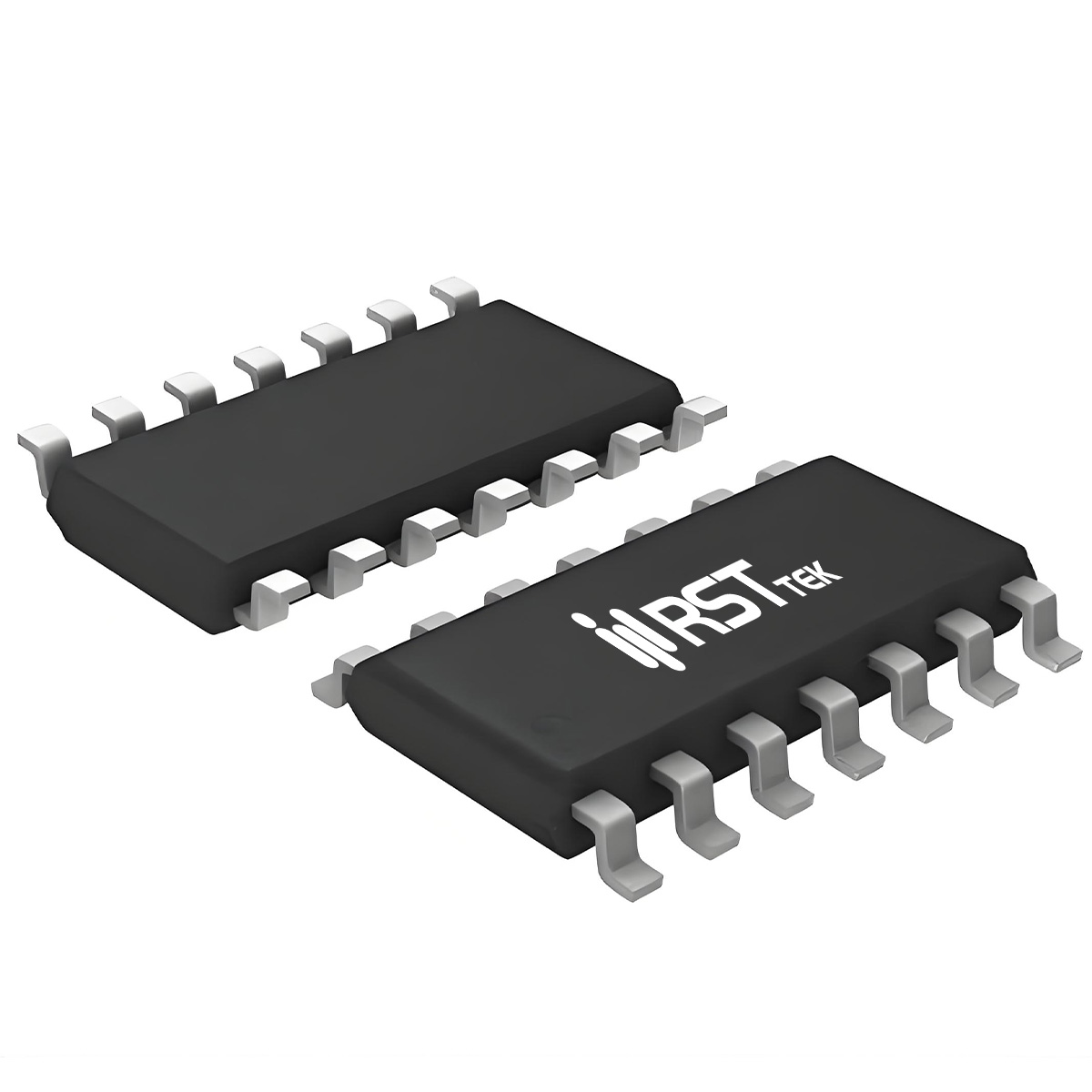

瑞斯特（RST）SN74HC20D 双路4输入与非门，2.0~6.0V，3.3/5V。每路4输入与非：四个输入均为高电平时输出低电平，否则输出高电平。相比2/3与非门，4输入与非门可在单级逻辑内完成四路信号组合判断，减少级联延迟和器件数量。输入内置钳位二极管，限流电阻接至高VCC，灵活性。封装 SOP-14L，8.65×3.9mm，引脚间距1.27mm，适合PCB布局；同系列提供TSSOP-14L封装。工作温度 -40~125℃，JEDEC，ESD防护HBM>3500V、CDM>2000V，闩锁超250mA，可靠。
■ 核心电气参数与动态性能
静态电流典型值 ICC 在 6.0V 下为 20μA（最大 40μA），输入漏电流 ±1μA。高电平输出 VOH 在 4.5V、-4.0mA 负载下最小 3.84V；低电平输出 VOL 在 4.5V、4.0mA 负载下最大 0.33V。传播延迟 tpd 在 5V、15pF 负载下典型 15ns（最大 20ns），2V 时典型 35ns（最大 40ns）。上升/下降时间 tt 在 5V 下典型 4ns（最大 5ns）。功耗电容 Cpd 典型 18pF，动态功耗较低，适合中等速度逻辑应用。
■ 双通道4输入与非逻辑与宽压兼容优势
SN74HC20D 单芯片集成两路独立4输入与非门，相比使用多级2/3与非门实现4输入与非功能，节省PCB面积并降低传播延迟。4输入与非门适用于四路信号组合判断、多条件否决逻辑、地址译码器辅助逻辑等需要同时判断多个条件的复杂控制场景。宽压 2.0~6.0V 支持3.3V和5V系统直接互连，无需额外电平转换。输入钳位二极管允许输入信号超过VCC（通过限流电阻），在混合电压系统中提供额外保护。CMOS工艺带来极低静态功耗（20μA典型），适合电池供电设备。SOP-14L封装兼容主流自动化贴装工艺，TSSOP-14L选项则适应高密度板级设计。器件在全温范围内保持优异的电气一致性，闩锁超过250mA，增强系统抗浪涌能力。
■ 典型应用场景
SN74HC20D 作为4输入与非门，用于四条件逻辑判断场景：
• 多条件组合判断：四路传感器信号、状态标志或使能信号的组合判断，用于安全联锁、故障检测等需四条件同时满足的反向逻辑。
• 地址译码器辅助：配合地址译码、片选信号组合实现复杂控制逻辑，减少门级数。
• 工业自动化与控制：PLC I/O扩展、四路报警逻辑生成、多条件互锁保护等，宽压范围适应工业现场多样电源。
• 电源管理：四路电源良好（Power Good）信号组合判断，确保所有电源就绪后再释放系统复位。
选型时注意输入信号摆幅须在 0~VCC 内（过压输入需串限流电阻），传播延迟随供电电压降低而增加，设计高频电路时需参考数据手册时序参数。
