SN74HC166PW
SN74HC166PW 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- 封装:
- TSSOP16
- 产品说明:
- 8-bit parallel-in/serial out shift register
- 工作电压:
- 2 V to 6 V
■ 器件概述与封装

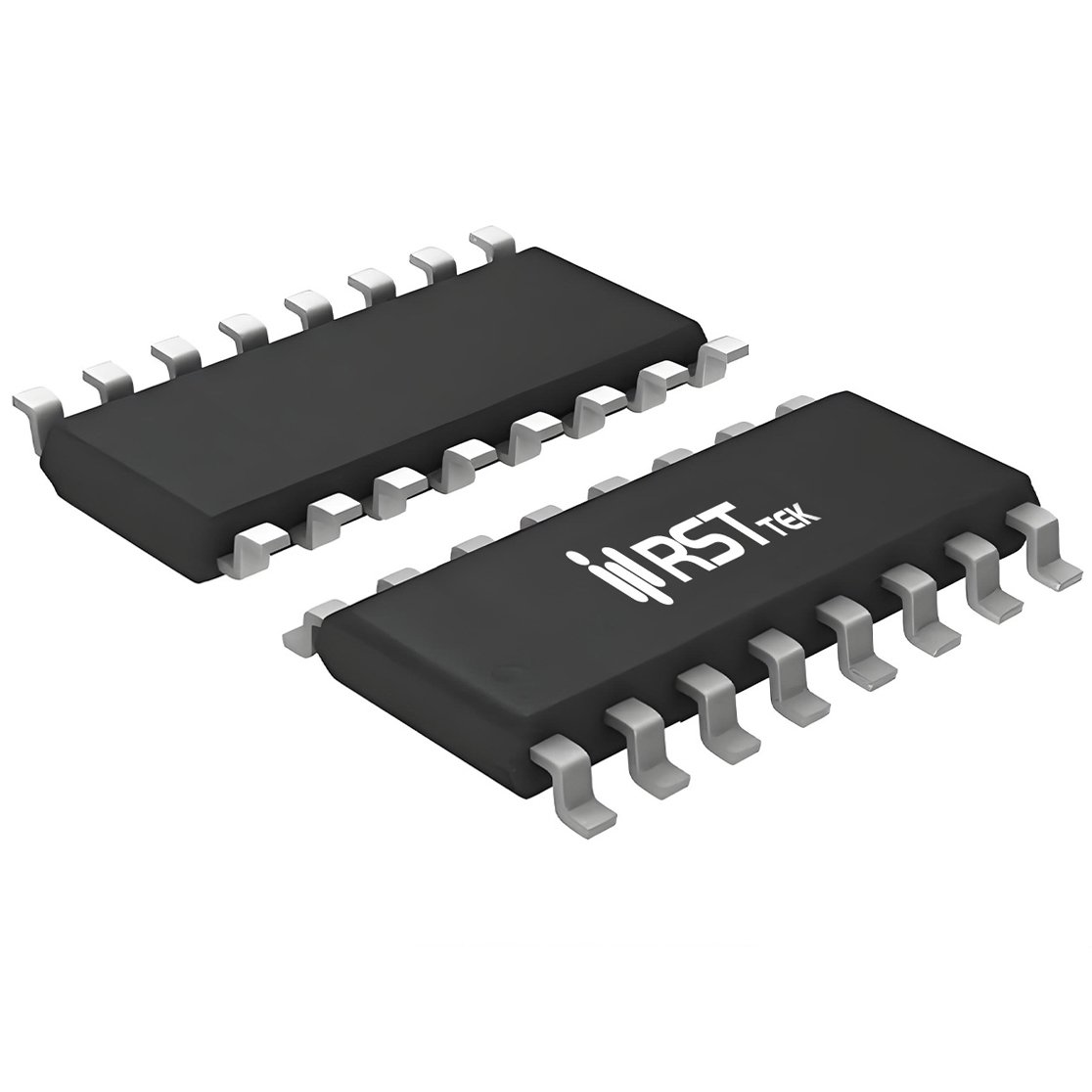

SN74HC166PW 8位并入串出寄存器，2.8~6.0V，3.3/5V。含八个并输入（D0~D7）、串输入（DS）、串输出（Q7）。同步加载（PE低有效）在CP上升沿载入D0~D7；PE为高时，数据在CP上升沿从DS串行移入。时钟使能（CE低有效）控制移位，CE为高时CP禁用。异步主复位（MR低有效）清零所有寄存器。输入钳位，限流电阻接高VCC。封装 TSSOP-16L，4.9×4.4mm，间距0.65mm，厚约1.0mm，比SOP更薄，适高密度；同系列有SOP-16L。温度 -40~125℃，JEDEC，ESD HBM>3500V、CDM>2000V，闩锁超250mA，可靠。
■ 核心电气参数与动态性能
静态电流 ICC 在 6.0V 下为 11μA（最大 40μA），输入漏电 ±1μA。输入电容：PL/DS引脚 4.3pF，CP/CE 7.0pF，D0~D7 8.6pF。高电平输出 VOH 在 4.5V、-4.0mA 负载下最小 3.84V；低电平输出 VOL 在 4.5V、4.0mA 负载下最大 0.33V。CP到Q7延迟 tpd 在 5V、50pF 下为 12.5ns（最大17ns），3V 时 18.4ns（最大27ns）。MR复位到输出延迟在 5V 下 11.8ns（最大17ns）。最大频率 fmax 在 5V 下 24MHz（最小20MHz），3V 下 20MHz（最小16MHz）。建立时间（Dn/CE到CP）在 5V 下 20ns，保持时间 5ns。功耗电容 Cpd 26pF，动态功耗低。
■ 同步加载与异步复位优势
SN74HC166PW 功能是并转串输出，节省MCU输入引脚。与HC165（异步加载）不同，HC166采用同步加载（PE低有效，在CP上升沿加载），时序可控，便于系统时钟同步。异步主复位（MR低有效）随时清零寄存器，不受时钟影响，提供快速初始化。两路控制（PE和CE）提供灵活加载/移位切换。宽压 2.8~6.0V 支持3.3V/5V互连（最低2.8V，不适1.8V）。CMOS功耗低（11μA），适电池。TSSOP-16L薄封装引脚间距0.65mm便于高密度走线，适合空间受限的便携设备。同步加载方式适合与MCU时钟同步采集并行数据，避免异步加载的时序不确定。
■ 典型应用场景
SN74HC166PW 适用并行数据读取与串行传输：
• 同步数据采集：与系统时钟同步加载8路并行数据（传感器、拨码开关），串行读取，时序可控。
• 按键矩阵与拨码开关读取：将8位状态并行载入，串行读回，节省GPIO。
• 多路状态监测：工业现场8路设备状态信号的并行采集与串行上报，异步复位便于初始化。
• 数据采集与通信：并行数据转串行数据流，用于长距离传输或串行接口通信。
选型时注意供电最低2.8V（不兼容1.8V）；PE低有效同步加载（CP上升沿）；MR低有效异步复位。输入摆幅须 0~VCC（过压串限流），高频参考手册时序。
