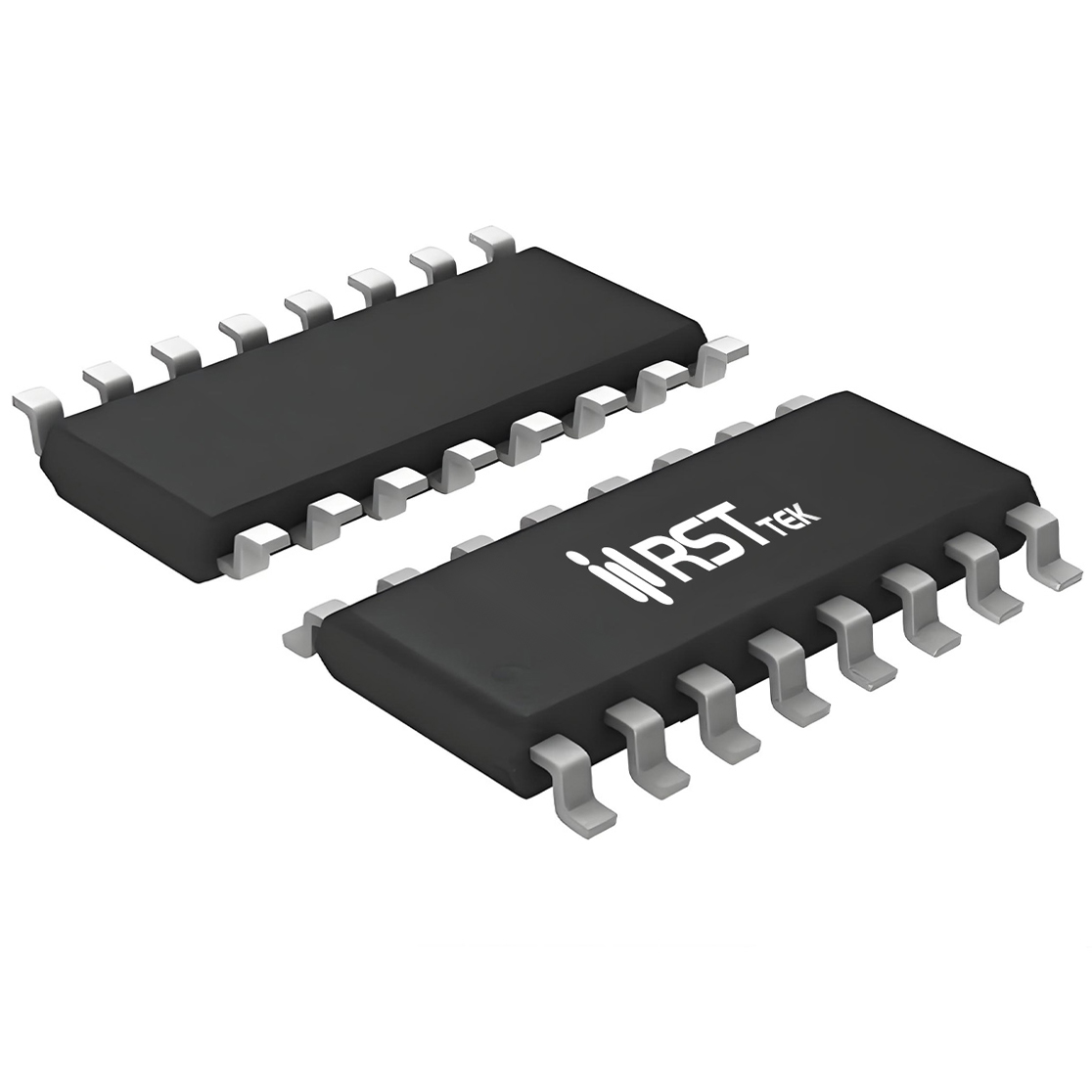

SN74HC165PW
SN74HC165PW 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- 封装:
- TSSOP16
- 产品说明:
- 8-bit parallel-in/serial out shift register
- 工作电压:
- 2 V to 6 V
■ 器件概述与封装
SN74HC165PW 8位并入串出寄存器，2.0~6.0V，3.3/5V。含八个并行输入（D0~D7）、串行输入（DS）和串行输出（Q7、/Q7）。异步并行加载（PL低有效）将D0~D7锁入寄存器；PL为高时，数据在时钟（CP）上升沿从DS串行移入。时钟使能（CE低有效）控制移位，CE为高时时钟禁用。输入钳位，限流电阻接高VCC。封装 TSSOP-16L，4.9×4.4mm，间距0.65mm，厚1.0mm，比SOP薄，适高密度；系列有SOP-16L。温度 -40~125℃，JEDEC，ESD HBM>4500V、CDM>2000V，闩锁超250mA，可靠。
■ 核心电气参数与动态性能
静态电流 ICC 在 6.0V 下为 12.7μA（最大 40μA），输入漏电 ±1μA，输入电容 1.5pF。高电平输出 VOH 在 4.5V、-4.0mA 负载下最小 3.84V；低电平输出 VOL 在 4.5V、4.0mA 负载下最大 0.33V。时钟到输出延迟 tpd 在 5V、50pF 负载下 7.9ns（最大 15ns），2V 时 18.4ns（最大 30ns）。并行加载到输出延迟在 5V 下 8.2ns（最大 15ns）。最大时钟频率 fmax 在 5V 下 24MHz（最小 20MHz），2V 下 5MHz（最小 4MHz）。建立时间 tsu（DS到CP）在 5V 下 15ns，保持时间 th 4ns。功耗电容 Cpd 25pF，动态功耗低。
■ 并入串出与异步加载优势
SN74HC165PW 功能是并行转串行输出，节省MCU输入引脚——仅需2~3个引脚（时钟、数据、PL）读取8位并行数据。异步并行加载（PL低有效）独立于时钟将D0~D7数据载入寄存器，加载完成PL拉高，后续数据在CP上升沿从Q7串行移出。两路输出（Q7和/Q7）便于差分接收或反相。时钟使能（CE低有效）在无需移位时禁用时钟，降低动态功耗。宽压 2.0~6.0V 支持3.3V/5V互连。CMOS功耗低（12.7μA），适电池。TSSOP-16L薄封装引脚间距0.65mm便于高密度走线，适合空间受限的便携设备。并入串出方式适合读取拨码开关、传感器阵列、按键矩阵等多路并行状态。
■ 典型应用场景
SN74HC165PW 适用并行数据读取与串行传输：
• 按键矩阵与拨码开关读取：将8位拨码开关或按键状态并行载入，串行读回，节省大量GPIO。
• 并行数据采集：采集8路传感器数字信号（光电开关、霍尔传感器），异步加载后串行发送给MCU。
• 多路状态监测：工业现场8路设备状态信号（限位开关、继电器状态）的并行采集与串行上报。
• 数据采集与通信：并行数据转串行数据流，用于长距离传输或串行接口通信。
选型时PL低有效异步加载，CE低有效使能时钟；级联时Q7接下级DS扩展多字节。输入摆幅须 0~VCC（过压串限流），高频参考手册时序。
