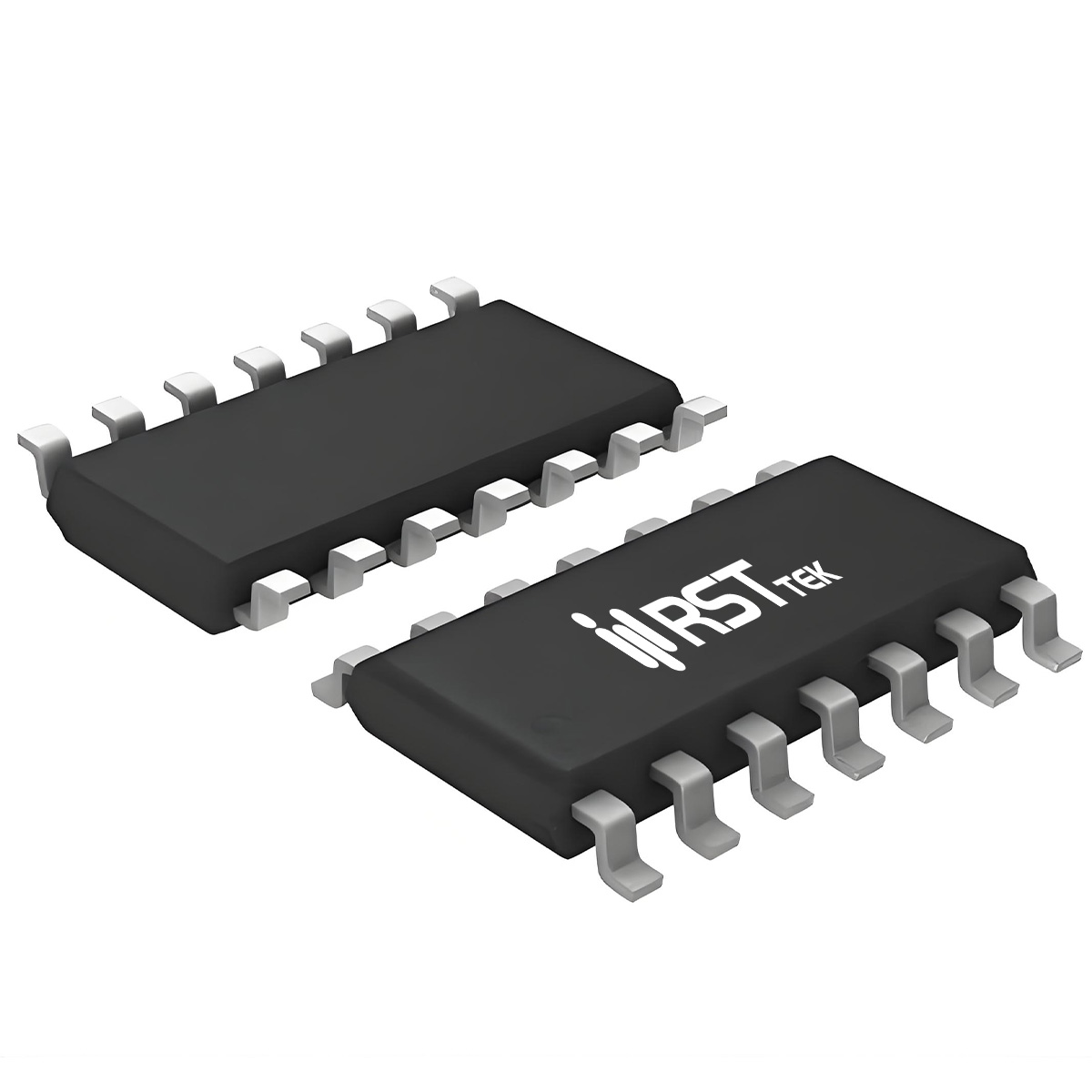

SN74HC164PW
SN74HC164PW 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- 封装:
- TSSOP14
- 产品说明:
- 8-bit serial-in, parallel-out shift register
- 工作电压:
- 2 V to 6 V
■ 器件概述与封装
SN74HC164PW 8位串入并出移位寄存器，供电 2.0~6.0V，3.3/5V。两个串行输入（DSA、DSB），任一可作高有效使能，另一作数据输入；数据在时钟（CP）上升沿逐位移入，八位并行输出（Q0~Q7）呈现。低有效复位（MR）异步清零所有输出，不受时钟影响。输入内置钳位，限流电阻接高VCC。封装 TSSOP-14L，5.0×4.4mm，间距0.65mm，厚约1.0mm，比SOP薄，适高密度；系列有SOP-14L。温度 -40~125℃，JEDEC，ESD HBM>6500V、CDM>2000V，闩锁超250mA，可靠。
■ 核心电气参数与动态性能
静态电流 ICC 在 6.0V 下为 12.7μA（最大 40μA），输入漏电 ±1μA，输入电容 1.5pF。高电平输出 VOH 在 4.5V、-4.0mA 负载下最小 3.84V；低电平输出 VOL 在 4.5V、4.0mA 负载下最大 0.33V。时钟到输出延迟 tpd 在 5V、50pF 负载下典型 8.5ns（最大 15ns），2V 时典型 20ns（最大 30ns）。最大时钟频率 fmax 在 5V 下典型 24MHz（最小 20MHz），2V 下典型 5MHz（最小 4MHz）。建立时间 tsu 在 5V 下典型 15ns，保持时间 th 典型 4ns；复位恢复时间 trec 在 5V 下典型 15ns。功耗电容 Cpd 典型 25pF，动态功耗低，适中等速度串行扩展。
■ 串并转换与双输入使能优势
SN74HC164PW 功能是串行转并行输出，节省MCU I/O。双串行输入（DSA、DSB）提供灵活数据控制：DSA作数据输入、DSB高有效使能实现门控，或两者短接作单输入。数据在CP上升沿逐位从Q0向Q7方向移位，八位全部移入后Q0~Q7输出有效电平。异步复位（MR低有效）随时清零寄存器，无需时钟。宽压 2.0~6.0V 支持3.3V/5V互连。CMOS功耗低（12.7μA），适电池。TSSOP-14L薄封装间距0.65mm便高密度走线，适空间受限便携设备。八位输出可驱动LED、继电器、数码管，实现低成本I/O扩展。
■ 典型应用场景
SN74HC164PW 用于I/O扩展与数据分配：
• MCU I/O扩展：用2~3个MCU引脚（数据、时钟、复位）控制8路输出，驱动LED、数码管段选、继电器阵列，节省引脚。
• 串行数据转并行：接收SPI、UART或单线协议串行数据，转换为8位并行数据供后续电路。
• LED点阵与数码管驱动：多片级联（Q7接下级DSA）实现多位数码管或LED点阵行/列驱动，简化布板。
• 工业控制与信号生成：生成8路并行控制信号、时序脉冲序列或状态锁存，宽压适应工业现场多样电源。
选型时注意时钟上升沿采样，MR低有效异步清零；级联时Q7接下级DSA实现串行数据流。输入摆幅须 0~VCC（过压串限流），高频设计参考手册时序参数。
