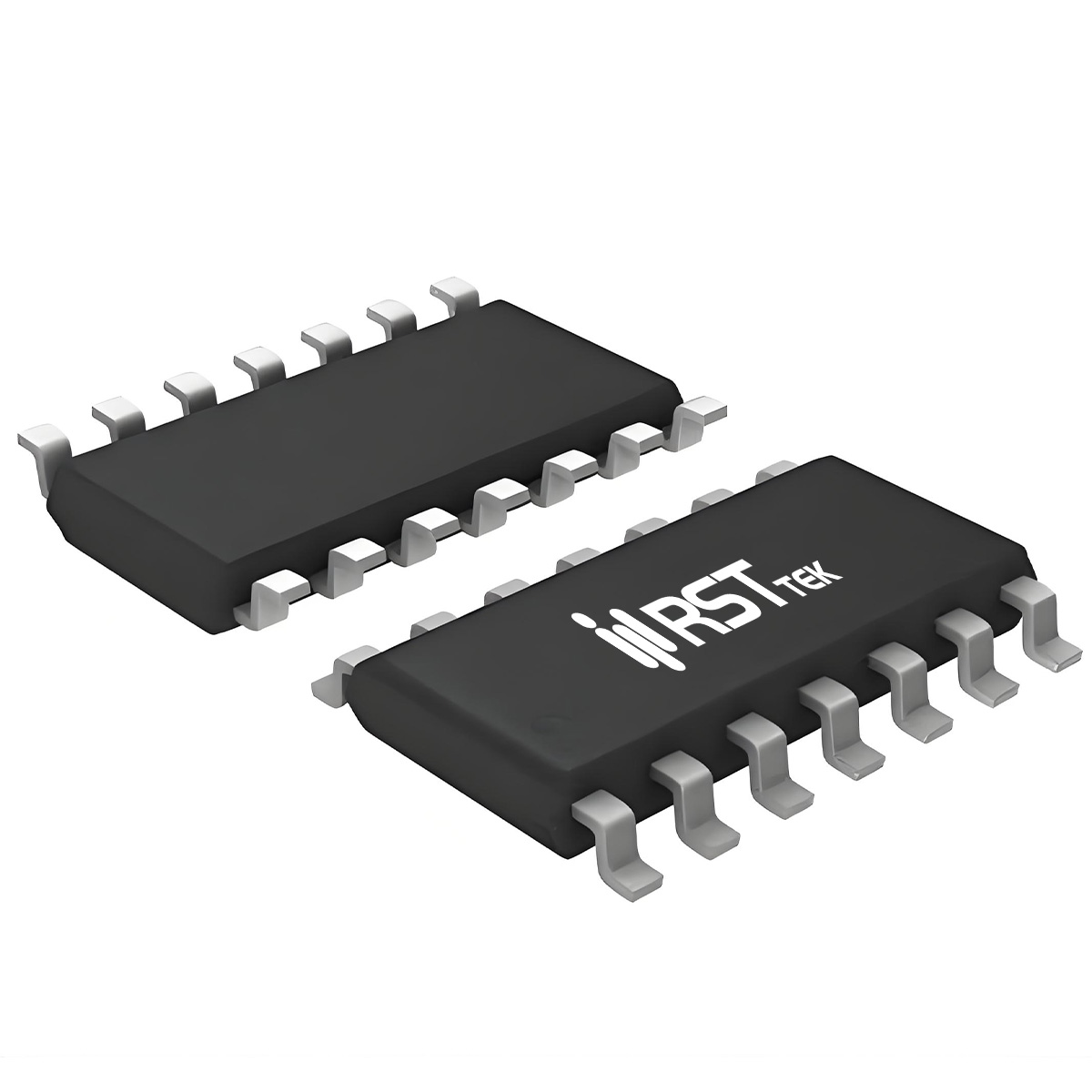

SN74HC14DR
SN74HC14DR 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- 封装:
- SOP14
- 产品说明:
- Hex inverting Schmitt trigger
- 工作电压:
- 2 V to 6 V
■ 器件概述与封装
瑞斯特（RST）SN74HC14D 是六路施密特触发反相器，供电 2.0~6.0V，兼容3.3V/5V。每路独立反相，不同于HC04，HC14 输入端集成施密特触发，提供正向阈值（VT+）和负向阈值（VT-）间的迟滞窗口（VH），能将缓慢变化或带噪声信号整定为陡峭边沿、无抖动的干净输出。输入内置钳位，限流电阻接输入至高VCC，灵活。封装 SOP-14L，尺寸 8.65×3.9mm，引脚间距1.27mm，适合PCB布局；系列提供TSSOP-14L。温度 -40~125℃，JEDEC，ESD防护HBM>3500V、CDM>2000V，闩锁超250mA，可靠。
■ 核心电气参数与动态性能
静态电流 ICC 在 6.0V 下为 20μA（最大 40μA），输入漏电 ±1μA。高电平输出 VOH 在 4.5V、-4.0mA 负载下最小 3.84V；低电平输出 VOL 在 4.5V、4.0mA 负载下最大 0.33V。传播延迟 tpd 在 5V、15pF 下典型 15ns（最大 20ns），2V 时 35ns（最大 40ns）。施密特特性：4.5V 时 VT+ 典型 2.39V，VT- 典型 1.41V，迟滞 VH 典型 0.97V；2.0V 时 VT+ 典型 1.21V，VT- 典型 0.60V，VH 典型 0.61V。宽迟滞有效抑制电源纹波和噪声。
■ 施密特触发与宽压兼容优势
SN74HC14D 核心价值在于施密特输入。相比HC04对输入边沿速率要求（<200ns/V），HC14对输入上升/下降时间无限制，极慢RC延时或带振铃按键信号也能输出标准方波。这特性在传感器接口、开关去抖、长线传输、振荡器电路中优势明显。宽压 2.0~6.0V 支持3.3V/5V互连，无需电平转换。输入钳位允许信号超VCC（限流电阻），提供保护。CMOS功耗低（20μA），适合电池。SOP-14L兼容贴装，TSSOP-14L适应高密度。六通道节省PCB，简化多路整形布板。
■ 典型应用场景
SN74HC14D 施密特触发与六通道，适用信号调理与逻辑控制：
• 波形整形与噪声抑制：将缓变（RC延时、传感器缓变）、带振铃或毛刺输入转换为陡峭方波，为MCU/FPGA提供边沿。
• 机械开关去抖：直接处理按键、按钮、限位开关抖动，输出干净逻辑，省去软件延时或RC滤波。
• 振荡器与时钟生成：配合RC构成多谐振荡器，生成稳定方波时钟，用于频率产生或时序控制。
• 工业控制与传感器接口：处理光电、霍尔、编码器等长线衰减或噪声信号，恢复数字逻辑，六通道满足多路。
• 电源管理：对缓慢上电的电源良好或复位信号整形，确保可靠触发后续逻辑。
选型时输入摆幅须 0~VCC（过压串限流），迟滞随供电变化，阈值设计参考VT+、VT-。
