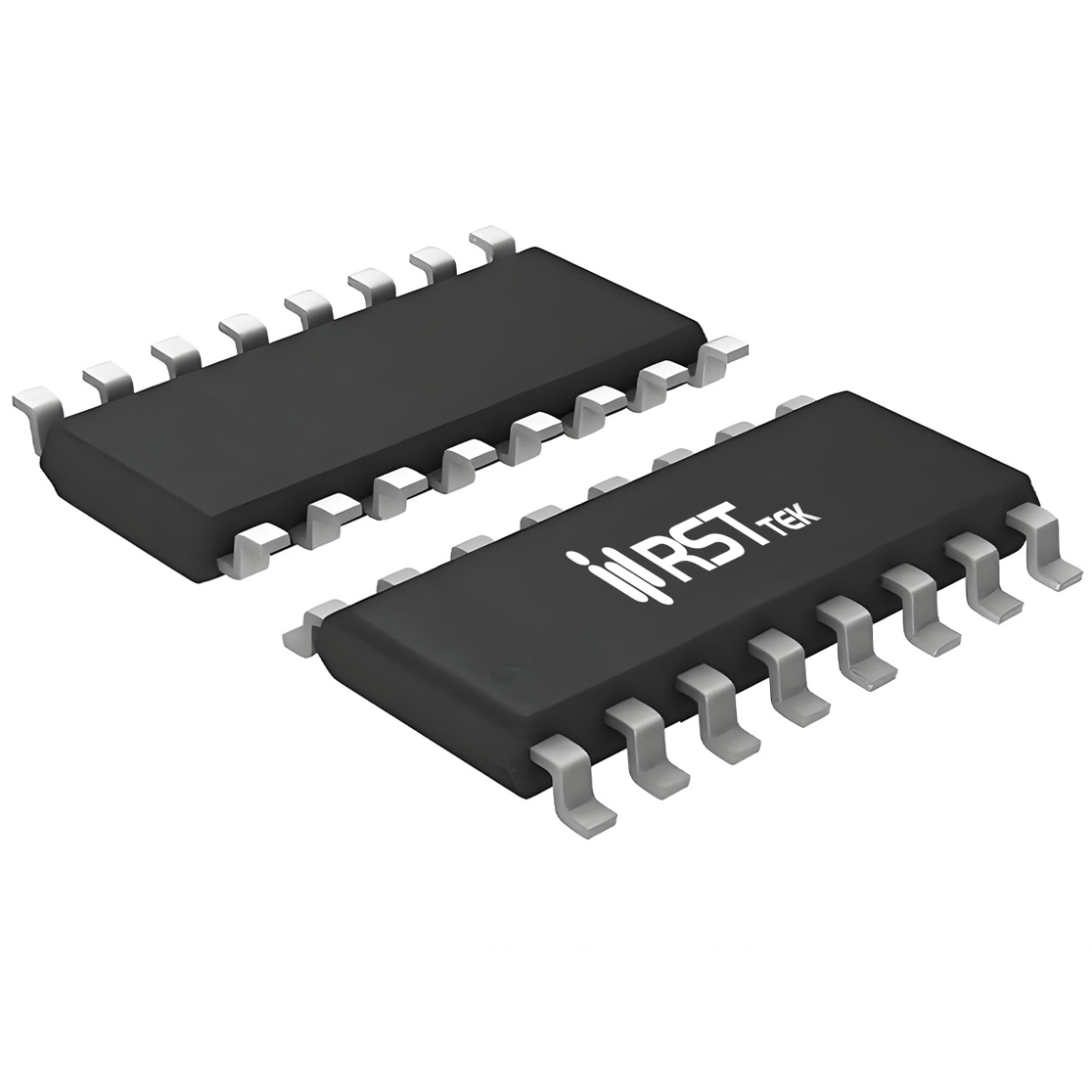

SN74HC138D
SN74HC138D 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- 封装:
- SOP16
- 产品说明:
- 3-to-8 line decoder/demultiplexer; inverting
- 工作电压:
- 2 V to 6 V
■ 器件概述与封装
SN74HC138D 3线-8线译码器/解复用器，2.0~6.0V，3.3/5V。三位地址输入（A0~A2）译为八个互斥低有效输出（Y0~Y7）——选定输出低电平，其余高。三个使能输入：E1、E2低有效，E3高有效，仅当E1=E2=L且E3=H时使能，否则所有输出高。多使能便于级联扩展至1-of-32译码（四片138加反相器），也可将任一低有效使能端作数据输入实现八路解复用。输入钳位，限流电阻接高VCC。封装 SOP-16L，9.9×3.9mm，间距1.27mm；有TSSOP-16L。温度 -40~125℃，JEDEC，ESD HBM>3500V、CDM>2000V，闩锁超250mA，可靠。
■ 核心电气参数与动态性能
静态电流 ICC 在 6.0V 下为 20μA（最大 40μA），输入漏电 ±1μA，输入电容 4pF。高电平输出 VOH 在 4.5V、-4.0mA 负载下最小 3.84V；低电平输出 VOL 在 4.5V、4.0mA 负载下最大 0.33V。传播延迟 tpd（地址到输出）在 5V、50pF 负载下典型 20ns（最大 25ns），2V 时典型 35ns（最大 40ns）；使能到输出延迟相同。输出上升/下降时间 tt 在 5V 下典型 6ns（最大 8ns）。功耗电容 Cpd 典型 67pF（CL=50pF），动态功耗适中，适合中等速度译码。
■ 译码/解复用功能与多使能级联优势
SN74HC138D 是地址译码常用器件。三线输入产生八个互斥输出，低有效便于直接驱动片选（CS）或使能。三个使能提供灵活级联——四片SN74HC138加反相器即可实现5线到32线译码。解复用模式下，低有效使能端作数据输入，地址选择输出通道，实现数据分配到八路。宽压 2.0~6.0V 支持3.3V/5V互连。CMOS功耗低（20μA典型），适电池。SOP-16L兼容贴装，TSSOP-16L适高密度。多使能与互斥输出简化片选生成，减少门电路。
■ 典型应用场景
SN74HC138D 适用于地址译码与信号分配：
• 存储器地址译码：将地址总线译为多路片选，用于SRAM、Flash、外设地址空间分配。
• I/O扩展与片选生成：为多路外设（SPI、I2C、ADC等）提供独立片选，减少MCU引脚。
• 解复用（Demultiplexing）：串行数据通过地址选择分配到八路输出，用于LED驱动、多路开关。
• 工业控制与通信：PLC I/O映射、数据采集通道选择、多路信号路由，宽压适应工业现场。
选型时输出低有效，使能条件E1=E2=L、E3=H；级联扩展需处理编码。输入摆幅须 0~VCC（过压串限流），延迟随供电降低而增加，高频参考手册时序。
