SN74HC132PW 采用高可靠性材料与成熟制程工艺设计,电气性能稳定、环境适应性强, 符合 ROHS、REACH 等欧盟环保指令要求,广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定,适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
■ 器件概述与封装

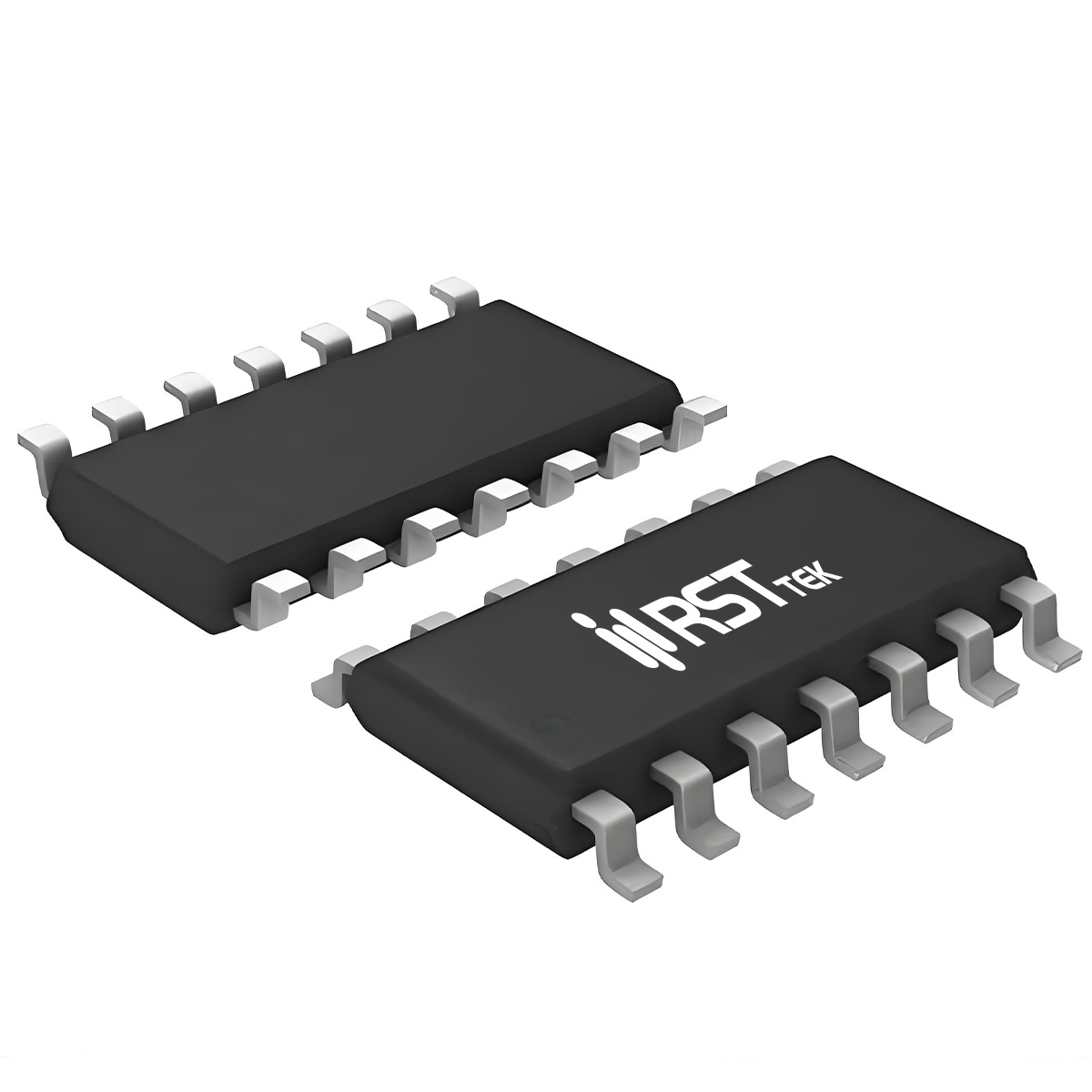

SN74HC132PW 四路2输入施密特与非门,2.0~6.0V,3.3/5V。每路施密特与非,正向阈值VT+与负向阈值VT-间迟滞VH,将缓变或噪声信号整定为陡峭边沿、无抖动,对边沿速率无限制。输入钳位,限流电阻接高VCC。TSSOP-14L,5.0×4.4mm,间距0.65mm,厚1.0mm,比SOP薄,适高密度;也有SOP-14L。温度-40~125℃,JEDEC,ESD HBM>3500V/CDM>2000V,闩锁超250mA,可靠。
■ 核心电气参数与动态性能
静态电流 ICC 在 6.0V 下为 20μA(最大 40μA),输入漏电流 ±1μA。高电平输出 VOH 在 4.5V、-4.0mA 负载下最小 3.84V;低电平输出 VOL 在 4.5V、4.0mA 负载下最大 0.33V。传播延迟 tpd 在 5V、15pF 下典型 15ns(最大 20ns),2V 时典型 35ns(最大 40ns)。施密特特性:4.5V 时 VT+ 典型 2.39V,VT- 典型 1.41V,迟滞 VH 典型 0.97V;2.0V 时 VT+ 典型 1.21V,VT- 典型 0.60V,VH 典型 0.61V。宽迟滞抑制纹波和噪声。功耗电容 Cpd 典型 18pF,功耗低,适中等速度逻辑。
■ 施密特与非逻辑与宽压兼容优势
SN74HC132PW 核心在施密特输入与与非逻辑。相比普通与非门(HC00)对边沿速率要求(<200ns/V),HC132 对输入上升/下降无限制,极慢RC或带振铃按键也能输出方波。这特性在传感器接口、开关去抖、长线传输、振荡器中优势明显。四通道与非门,单芯片完成多路信号整形与逻辑,节省PCB。宽压 2.0~6.0V 支持3.3V/5V互连,无需转换。输入钳位允许信号超VCC(限流电阻),在混合系统中提供保护。CMOS功耗低(20μA),适电池。TSSOP-14L薄封装引脚间距0.65mm便于高密度走线,适合空间受限的便携设备。四通道节省PCB,简化布板。
■ 典型应用场景
SN74HC132PW 施密特与四通道与非,适用信号调理与逻辑控制:
• 波形整形与噪声抑制:将缓变(RC、传感器)、带振铃或毛刺输入转换为陡峭方波,为MCU/FPGA提供边沿。
• 机械开关去抖:直接处理按键、按钮、限位开关抖动,输出干净逻辑,省去软件延时或RC。
• 振荡器与时钟生成:配合RC构成多谐振荡器,生成稳定方波时钟,用于频率产生或时序控制。
• 工业控制与传感器接口:处理光电、霍尔、编码器长线衰减或噪声,恢复数字并执行与非,四通道满足多路。
• 电源管理:对缓慢上电的电源良好或复位信号整形,配合与非实现多条件判断。
选型时输入摆幅须 0~VCC(过压串限流),迟滞随供电变化,阈值参考VT+、VT-。
