SN74HC132D
SN74HC132D 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- 封装:
- SOP14
- 产品说明:
- Quad 2-input NAND Schmitt trigger
- 工作电压:
- 2 V to 6 V
■ 器件概述与封装

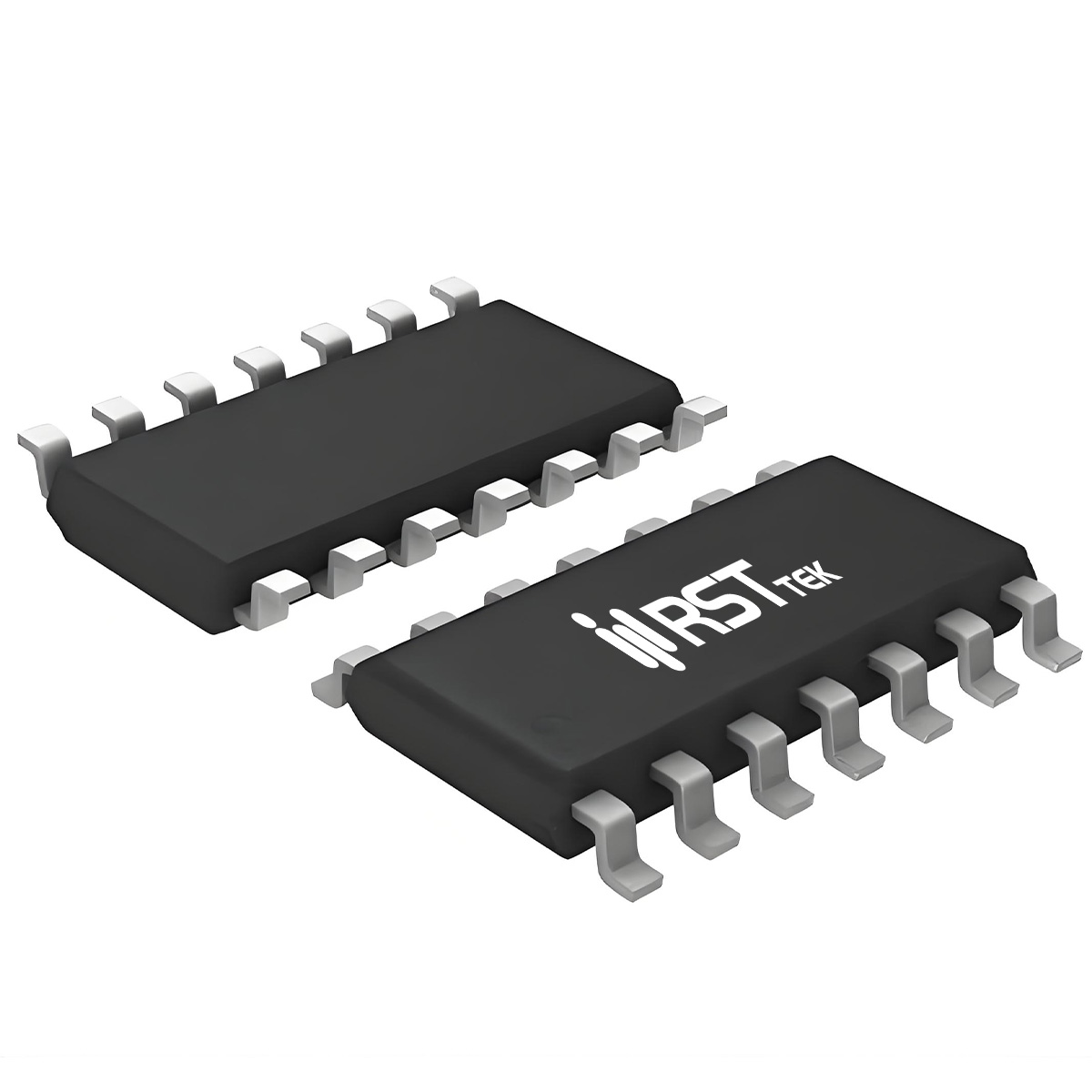

瑞斯特（RST）SN74HC132D 是四路2输入与非门，施密特触发，供电 2.0~6.0V，适3.3/5V。每路独立与非逻辑，与标准与非门（HC00）不同，HC132 输入施密特，正向阈值（VT+）和负向阈值（VT-）间迟滞（VH），能将缓变或带噪声信号整定为陡峭边沿、无抖输出，对输入边沿速率无限制。输入钳位，限流电阻接至高VCC。封装 SOP-14L，8.65×3.9mm，间距1.27mm；有TSSOP-14L。温度 -40~125℃，JEDEC，ESD防护HBM>3500V、CDM>2000V，闩锁超250mA，可靠。
■ 核心电气参数与动态性能
静态电流 ICC 在 6.0V 下为 20μA（最大 40μA），输入漏电流 ±1μA。高电平输出 VOH 在 4.5V、-4.0mA 负载下最小 3.84V；低电平输出 VOL 在 4.5V、4.0mA 负载下最大 0.33V。传播延迟 tpd 在 5V、15pF 下典型 15ns（最大 20ns），2V 时典型 35ns（最大 40ns）。施密特特性：4.5V 时 VT+ 典型 2.39V，VT- 典型 1.41V，迟滞 VH 典型 0.97V；2.0V 时 VT+ 典型 1.21V，VT- 典型 0.60V，VH 典型 0.61V。宽迟滞抑制纹波和噪声。功耗电容 Cpd 典型 18pF，功耗低，适中等速度逻辑。
■ 施密特与非逻辑与宽压兼容优势
SN74HC132D 核心在施密特输入与与非逻辑。相比普通与非门（HC00）对边沿速率要求（<200ns/V），HC132 对输入上升/下降无限制，极慢RC或带振铃按键也能输出方波。这特性在传感器接口、开关去抖、长线传输、振荡器中优势明显。四通道与非门，单芯片完成多路信号整形与逻辑，节省PCB。宽压 2.0~6.0V 支持3.3V/5V互连，无需转换。输入钳位允许信号超VCC（限流电阻），在混合系统中提供保护。CMOS功耗低（20μA），适电池。SOP-14L兼容贴装，TSSOP-14L适高密度。四通道节省PCB，简化布板。
■ 典型应用场景
SN74HC132D 施密特与四通道与非，适用信号调理与逻辑控制：
• 波形整形与噪声抑制：将缓变（RC、传感器）、带振铃或毛刺输入转换为陡峭方波，为MCU/FPGA提供边沿。
• 机械开关去抖：直接处理按键、按钮、限位开关抖动，输出干净逻辑，省去软件延时或RC。
• 振荡器与时钟生成：配合RC构成多谐振荡器，生成稳定方波时钟，用于频率产生或时序控制。
• 工业控制与传感器接口：处理光电、霍尔、编码器长线衰减或噪声，恢复数字并执行与非，四通道满足多路。
• 电源管理：对缓慢上电的电源良好或复位信号整形，配合与非实现多条件判断。
选型时输入摆幅须 0~VCC（过压串限流），迟滞随供电变化，阈值参考VT+、VT-。
