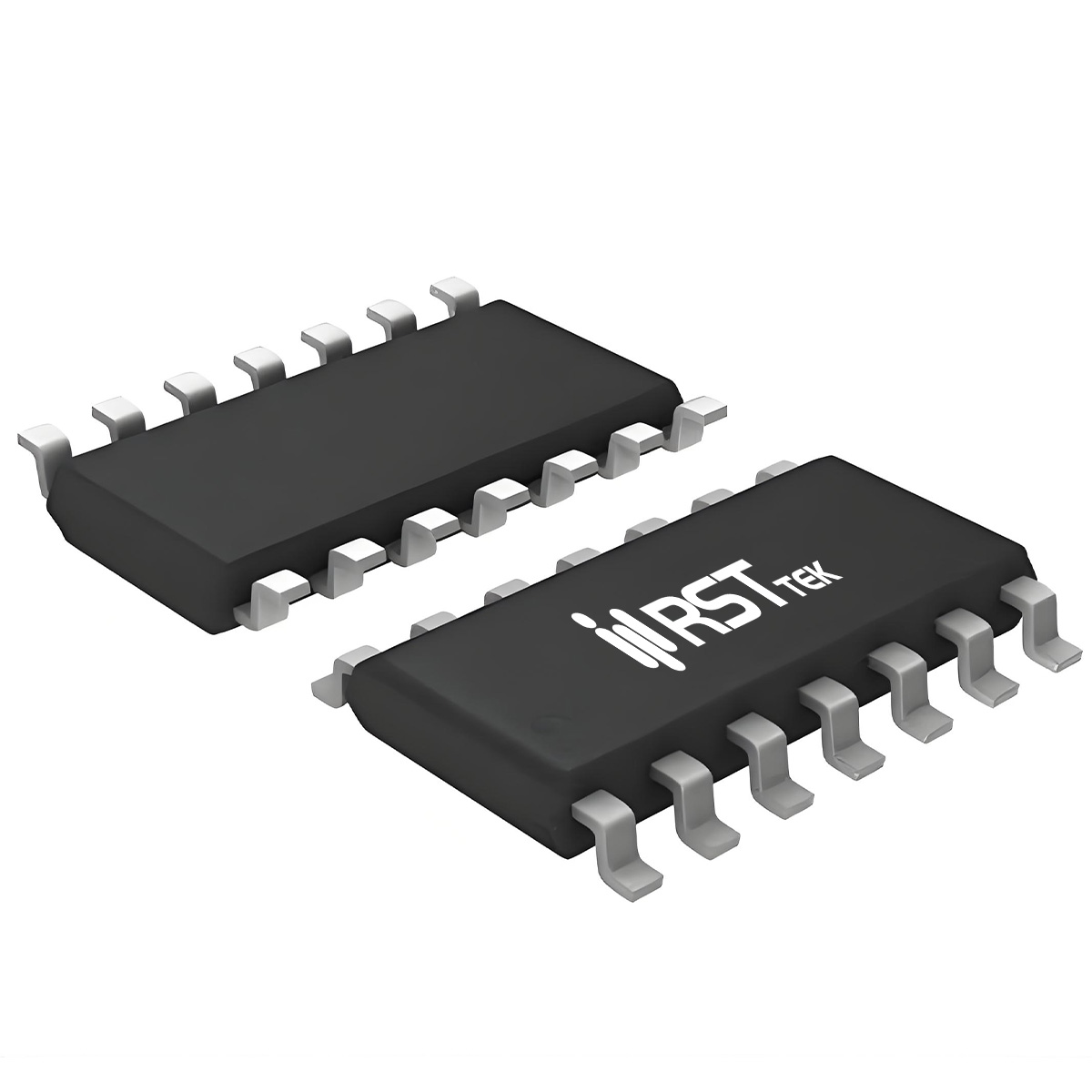

SN74HC05DR
SN74HC05DR 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- 封装:
- SOP14
- 产品说明:
- Hex inverter; open-drain
- 工作电压:
- 2 V to 6 V
■ 器件概述与封装
瑞斯特（RST）SN74HC05DR 六路反相器，开漏，供电 2.0V~6.0V，兼容3.3V/5V。每路独立反相逻辑：输入高电平时输出低电平（低阻抗），输入低电平时输出高阻（Z）。与标准推挽输出（如HC04）不同，开漏需外接上拉电阻。输入内置钳位二极管，通过限流电阻可将输入接至高于VCC。封装 SOP-14L，尺寸 8.65×3.9mm，引脚间距1.27mm，适合通用布局；同系列还提供TSSOP-14L。工作温度 -40~125℃，符合JEDEC标准（JESD8C、JESD7A），ESD防护HBM>3500V、CDM>2000V，闩锁超过 250mA，可靠性高。
■ 核心电气参数与动态性能
静态电流典型值 ICC 在 6.0V 下为 20μA（最大 40μA），输入漏电流 ±1μA。低电平输出 VOL 在 4.5V、4.0mA 负载下最大 0.33V；断态输出电流 IOZ 在 6.0V 下最大 ±5μA（85℃）、±10μA（125℃）。传播延迟 tpd 在 5V、15pF 负载下典型 15ns（最大 20ns），2V 时典型 35ns（最大 40ns）。输出上升/下降时间 tt 在 5V 下典型 4ns（最大 5ns）。功耗电容 Cpd 典型仅 6pF，远低于HC04（18pF），动态功耗极低。
■ 开漏输出与宽压兼容优势
开漏是SN74HC05DR的核心价值。外接上拉电阻可将输出上拉至不同于VCC的电压（≤6.0V），实现3.3V到5V的电平转换。多路开漏输出可直接并联，实现线与功能——仅当所有输出均为高阻时总线为高；任一输出低电平则总线为低，在I2C、SMBus总线和中断共享中极为关键。宽压 2.0~6.0V 支持3.3V/5V互连，输入钳位允许过压（串限流电阻），增强混合电压系统可靠性。CMOS工艺功耗低，适合电池设备。SOP-14L兼容主流贴装，TSSOP-14L适应高密度设计。六通道集成节省PCB面积，简化多路信号反相与电平适配布板。
■ 典型应用场景
SN74HC05DR 凭借开漏与六通道集成，广泛适用于：
• 电平转换与总线隔离：将3.3V MCU输出转换为5V系统信号（外接5V上拉），用于I2C、SMBus等双向总线。
• 线与逻辑（Wired-AND）：多路中断、复位或就绪信号并联，实现低有效共享，减少MCU引脚。
• LED指示灯驱动：开漏输出直接驱动LED（外接限流电阻和电源），无需三极管。
• 工业控制与电源管理：PLC I/O扩展、多路使能信号组合、故障保护逻辑，开漏便于冗余控制和分区掉电管理。
选型时注意输出需外接上拉电阻（阻值根据速度和功耗选取），输入摆幅须在 0~VCC 内（过压需串限流电阻）。
