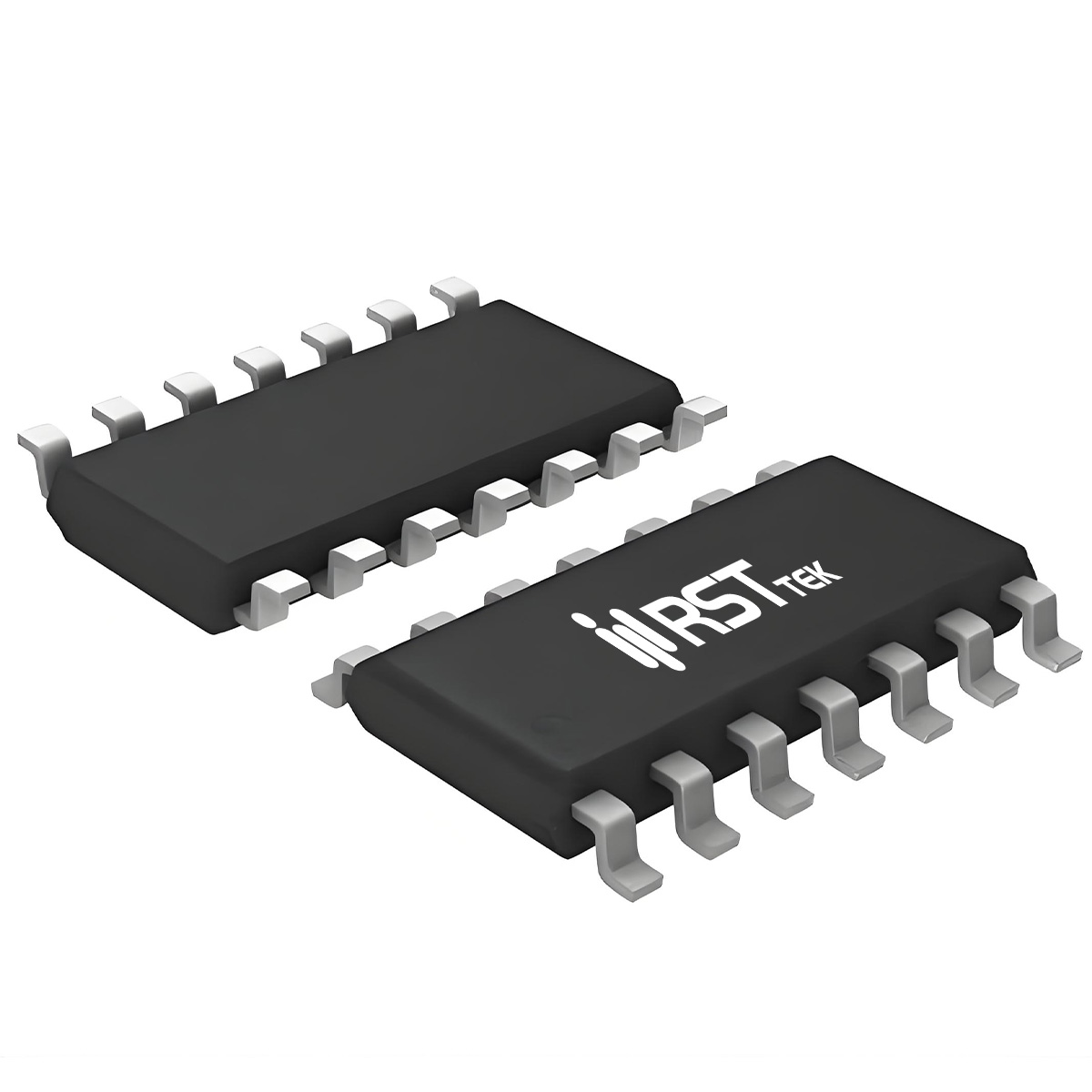

SN74HC04PW
SN74HC04PW 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- 封装:
- TSSOP14
- 产品说明:
- Hex inverter
- 工作电压:
- 2 V to 6 V
■ 器件概述与封装
瑞斯特（RST）SN74HC04PW 是六路反相器（六反相器），CMOS，供电 2.0V~6.0V，兼容3.3V/5V。每路独立反相逻辑：输入高电平输出低电平，输入低电平输出高电平。输入内置钳位，限流电阻可将输入接至高于VCC，增强灵活性。封装 TSSOP-14L，尺寸 5.0×4.4mm，引脚间距0.65mm，厚度约1.0mm，比SOP更薄，适合高密度板级；同系列还提供SOP-14L。工作温度 -40~125℃，符合JEDEC标准（JESD8C、JESD7A），ESD防护HBM>3500V、CDM>2000V，闩锁超过 250mA，可靠性高。
■ 核心电气参数与动态性能
静态电流典型值 ICC 在 6.0V 下为 20μA（最大 40μA），输入漏电流 ±1μA。高电平输出 VOH 在 4.5V、-4.0mA 负载下最小 3.84V；低电平输出 VOL 在 4.5V、4.0mA 负载下最大 0.33V。传播延迟 tpd 在 5V、15pF 负载下典型 15ns（最大 20ns），2V 时典型 35ns（最大 40ns）。输出上升/下降时间 tt 在 5V 下典型 4ns（最大 5ns）。功耗电容 Cpd 典型 18pF，动态功耗较低，适合中等速度逻辑应用。
■ 六通道反相逻辑与宽压兼容优势
SN74HC04PW 单芯片集成六路独立反相器，有效减少多路信号取反所需器件数量，节省PCB面积并简化布板。反相器是数字电路中最基础的逻辑单元，广泛用于信号极性转换、时钟整形、缓冲驱动等场景。宽压 2.0~6.0V 支持3.3V和5V系统直接互连，无需额外电平转换。输入钳位允许输入信号超过VCC（限流电阻），在混合电压系统中提供额外保护。CMOS工艺带来极低静态功耗（20μA典型），适合电池供电设备。TSSOP-14L薄型封装兼容主流自动化贴装工艺，引脚间距0.65mm便于高密度走线，特别适合空间受限的便携设备。器件在全温范围内保持优异的电气一致性，闩锁性能超过 250mA，增强系统抗浪涌能力。
■ 典型应用场景
SN74HC04PW 作为通用CMOS反相器，广泛适用于各类数字系统：
• 信号极性转换：将高有效信号转换为低有效（或反之），适配不同接口电平。
• 时钟信号整形：对缓慢边沿或畸变时钟进行反相和边沿陡化，提高信号质量。
• 缓冲驱动：作为简单缓冲器使用（级联两级反相），增强信号驱动能力。
• 振荡器与延时电路：配合电阻电容构成环形振荡器、延时线等，用于时钟生成或时序调整。
• 工业控制与电源管理：使能信号反相、复位逻辑倒置、状态指示驱动等，六通道满足多路需求。
选型时注意输入信号摆幅须在 0~VCC 内（过压输入需串限流电阻），传播延迟随供电电压降低而增加，设计高频电路时需参考数据手册时序参数。
