SN74AUP2G07DCK
SN74AUP2G07DCK 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- 封装:
- SOT363
- 产品说明:
- Dual buffer; open-drain
- 工作电压:
- 0.8 V to 3.6 V
■ 器件概述与封装

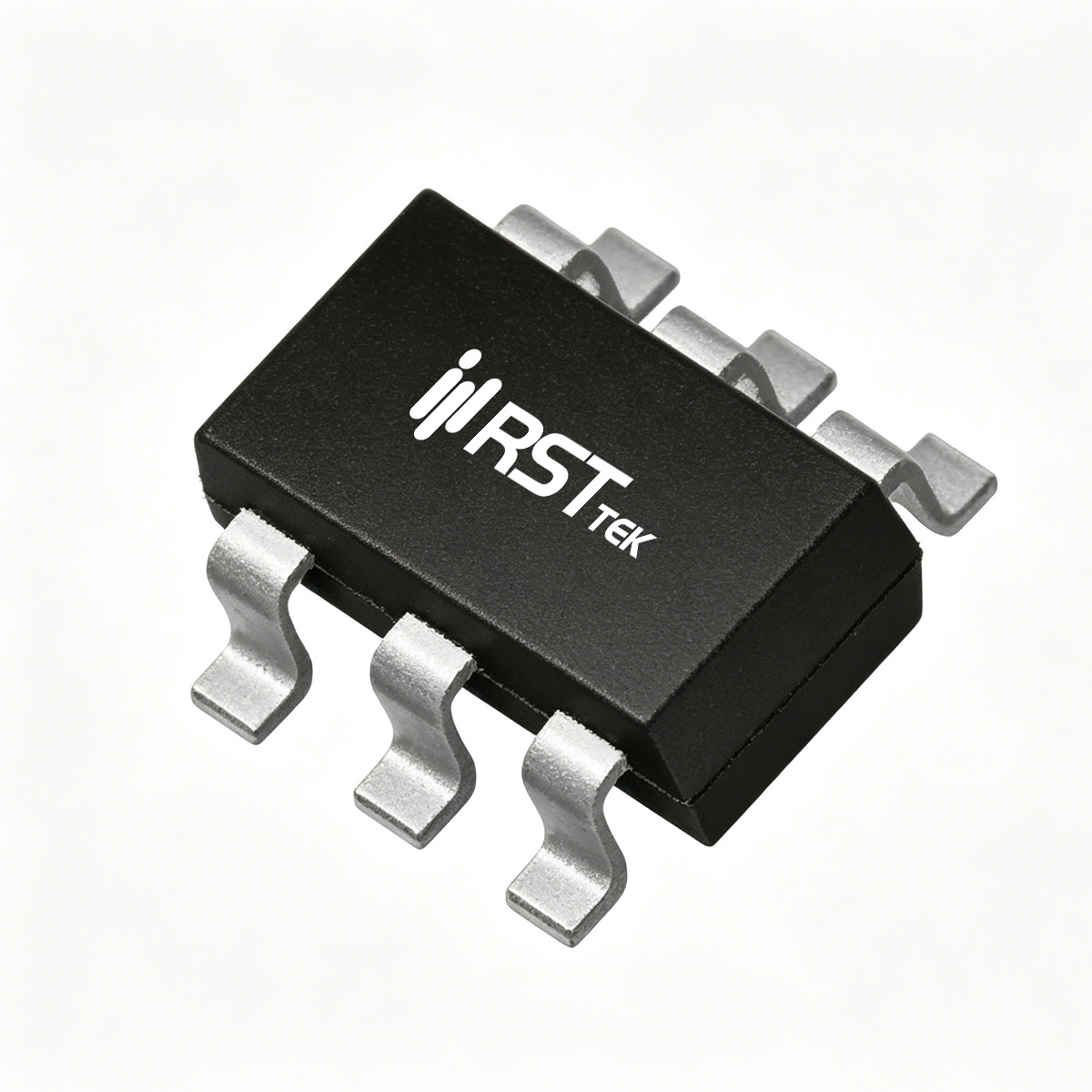

瑞斯特（RST）SN74AUP2G07DCK 是一款双路漏极开路输出缓冲器，内置施密特触发输入，供电 0.8V~3.6V，适配 1.0V、1.2V、1.8V、2.5V、3.3V 电压域。每路通道均为同相缓冲，输入高电平时输出为高阻（开漏），输入低电平时输出为低电平。施密特触发有效抑制噪声，容忍慢边沿输入。封装 SOT363，尺寸 2.1×1.25mm，高 1.1mm，适合紧凑布局；同系列提供 DFN1x1-6L、DFN1.45x1-6L 超薄选项。温度 -40~125℃，ESD 防护 HBM>8000V、CDM>2000V，IOFF 支持掉电防倒灌。
■ 核心电气参数与动态性能
静态电流典型 ICC = 0.9μA（最大 1.4μA），每路输入漏电流 ±0.5μA。开漏输出低电平 VOL 在 VCC=3.0V、4.0mA 负载下为 0.45V。传播延迟 tpd 在 VCC=3.0~3.6V、CL=5pF 时典型 2.2ns（最大 3.5ns），CL=30pF 时典型 4.3ns（最大 6.6ns）。输入阈值满足 JEDEC 标准，宽迟滞有效提升抗噪。功耗电容 CPO 在 3.0~3.6V 下仅 1.2pF，配合低容性负载实现低动态功耗。
■ 双通道与开漏输出优势
双路独立通道可同时处理两路信号，节省 PCB 面积并简化布局。开漏输出支持多种灵活应用：通过外接上拉电阻实现电平转换（如 1.8V 输入、3.3V 输出）、多个开漏输出并联实现线与功能（如中断共享）、以及驱动高于 VCC 的负载（如 LED 指示灯）。配合超低 0.9μA 静态电流，非常适合电池供电设备。IOFF 在掉电时隔离输出，避免反向电流。SOT363 封装为 6 引脚，引脚分配清晰（1A、2A、1Y、2Y、GND、VCC），兼容标准贴装工艺。
■ 典型应用场景
SN74AUP2G07DCK 广泛用于需要开漏缓冲或电平适配的场合：
• 电平转换与总线隔离：将低压 MCU（1.2V/1.8V）输出转换为 3.3V 或 5V（外接上拉）信号，用于驱动 I2C、SMBus、GPIO 等。
• 线与逻辑（Wired-OR）：多路中断信号或复位信号通过开漏输出并联，实现低有效共享，减少 MCU 引脚占用。
• LED 指示灯驱动：利用开漏输出直接驱动 LED（外接限流电阻和电源），无需额外三极管。
• 便携与可穿戴设备：智能手机、手表、TWS 耳机中用于按键检测、中断缓冲、电平适配，超低功耗延长续航，SOT363 小封装适应紧凑主板。
选型时注意输出上拉电阻需根据电压和速度合理选取，输入摆幅须在 0~VCC 内。DFN 封装选项适合更高密度设计。
