RSTTG60N02

■ 器件概述与封装

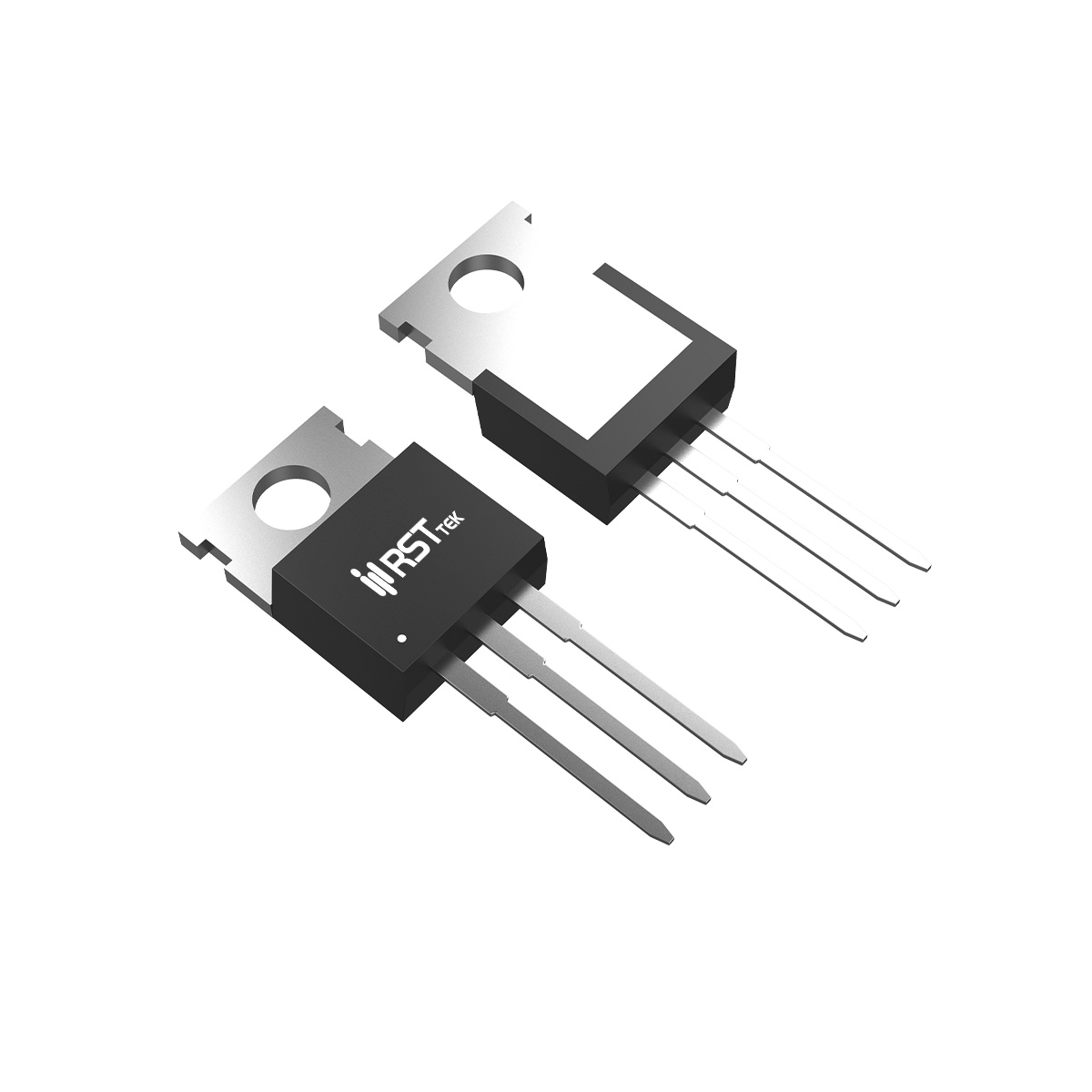

瑞斯特 RSTTG60N02 是一款超低导通电阻、大电流 N 沟道增强型功率 MOSFET，采用 TO-220 封装，额定漏源电压 VDS = 60V，连续漏极电流 ID = 150A（TC=25℃，邦定线限流 120A），脉冲电流 IDM = 450A。其导通电阻典型值低至 1.9mΩ（VGS=10V, ID=40A）和 3mΩ（VGS=4.5V, ID=24A），在 60V 耐压等级中处于极低水平，可极大降低大电流下的导通损耗。器件经过 100% UIS 和 Rg 测试，可靠性极高，符合 RoHS 标准。TO-220 封装提供优异的热传导能力，最大结温 TJ = 175℃。

■ 关键电气参数
RSTTG60N02 的栅极阈值电压典型值为 1.8V（范围 1.0~2.5V），兼容 3.3V 驱动。动态特性方面，输入电容 Ciss = 5850pF（典型），输出电容 Coss = 1190pF，反向传输电容 Crss = 155pF（VDS=30V 时）。栅极电荷 Qg 在 VGS=10V 时为 93.5nC（典型），4.5V 时为 45nC，其中栅源电荷 17nC，栅漏电荷 14.5nC。开关时间（VDD=30V, ID=1A）为开通延迟 18ns，上升 12ns，关断延迟 106ns，下降 137ns。体二极管反向恢复时间 44ns，恢复电荷 50nC。

■ 热管理与可靠性设计
RSTTG60N02 在 TC=25℃ 时最大耗散功率为 176.5W，TC=100℃ 时降额至 88.2W；结到壳热阻 RθJC = 0.85℃/W，具有极佳的散热能力。结到环境热阻（稳态）RθJA = 62.5℃/W。以 TA=25℃ 为参考的连续漏极电流为 23A（70℃ 时 19.6A），最大耗散功率 2.4W（70℃ 时 1.68W）。雪崩耐受能力为单脉冲雪崩电流 IAS = 42A，雪崩能量 EAS = 441mJ（L=0.5mH），具有极强的瞬态能量吸收能力。建议在设计中为 TO-220 封装提供足够的散热器面积，以确保在大电流工况下的热可靠性。

■ 典型应用场景
RSTTG60N02 凭借 1.9mΩ 的超低导通电阻和 150A 电流能力，特别适用于：

• 二次侧同步整流：服务器电源、适配器中的高效整流。

• DC/DC 转换器：中压大电流降压转换器的主开关。

• 电机控制：高功率 BLDC 电机驱动。

• 负载开关：工业设备中的大电流通断控制。

瑞斯特 RSTTG60N02 为 60V 级大电流系统提供了极低的导通损耗和卓越的散热能力，是高性能电源和电机驱动系统的理想选择。
