RSTTG120N03

■ 器件概述与封装

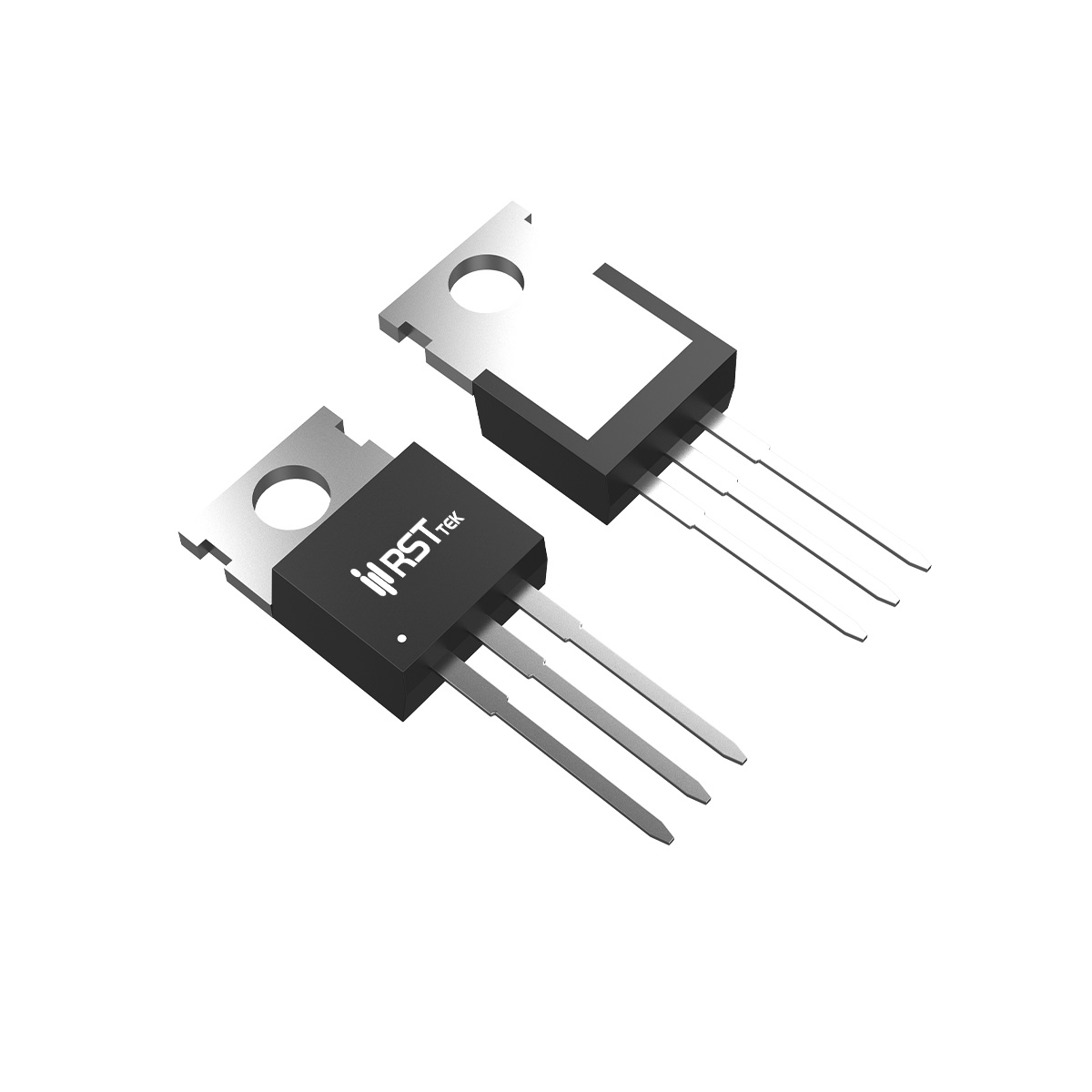

瑞斯特 RSTTG120N03 是一款超低导通电阻、超大电流 N 沟道增强型功率 MOSFET，采用 TO-220 封装，额定漏源电压 VDS = 120V，连续漏极电流 ID = 190A（TC=25℃，邦定线限流 180A），脉冲电流 IDM = 570A。其导通电阻典型值低至 3mΩ（VGS=10V, ID=40A），在 120V 耐压等级中处于极低水平，可极大降低大电流下的导通损耗。器件经过 100% UIS 和 Rg 测试，可靠性极高，符合 RoHS 且 MSL1 等级。TO-220 封装提供优异的热传导能力，适合同步整流、逆变器系统电源管理和电机驱动应用。

■ 关键电气参数
RSTTG120N03 的栅极阈值电压典型值为 2~3V（范围 2~4V），适合 5V 或 10V 驱动。动态特性方面，输入电容 Ciss = 7700pF（典型），输出电容 Coss = 900pF，反向传输电容 Crss = 100pF（VDS=60V 时），较低的电容值有助于提高开关速度。栅极电荷 Qg 在 VGS=10V 时为 116nC（典型），其中栅源电荷 38nC，栅漏电荷 27nC。开关时间（VDD=30V, ID=1A）为开通延迟 35ns，上升 25ns，关断延迟 101ns，下降 236ns。体二极管反向恢复时间 84ns，恢复电荷 254nC。器件具有较高的栅极电阻 RG = 1.5Ω，有助于抑制振铃。

■ 热管理与可靠性设计
RSTTG120N03 在 TC=25℃ 时最大耗散功率为 313W，TC=100℃ 时降额至 125W；结到壳热阻 RθJC = 0.4℃/W，具有极佳的散热能力。结到环境热阻（稳态）RθJA = 62.5℃/W。以 TC=25℃ 为参考的连续漏极电流为 190A（100℃ 时 114A）。雪崩耐受能力为单脉冲雪崩电流 IAS = 55A，雪崩能量 EAS = 756mJ（L=0.5mH），具有极强的瞬态能量吸收能力。建议在设计中为 TO-220 封装提供足够的大型散热器，以确保在大电流工况下的热可靠性。

■ 典型应用场景
RSTTG120N03 凭借 3mΩ 的超低导通电阻和 120V 耐压，特别适用于：

• 同步整流：高效电源转换中的同步整流管。

• 逆变器系统电源管理：逆变器中的高效功率开关。

• 电机驱动：高功率 BLDC 电机驱动。

• DC/DC 转换器：高压大电流降压转换器的主开关。

瑞斯特 RSTTG120N03 为 120V 级极端电流需求提供了极低的导通损耗和卓越的散热能力，是顶级高性能电源系统的理想选择。
