RSTPB303GU

■ 器件概述与封装

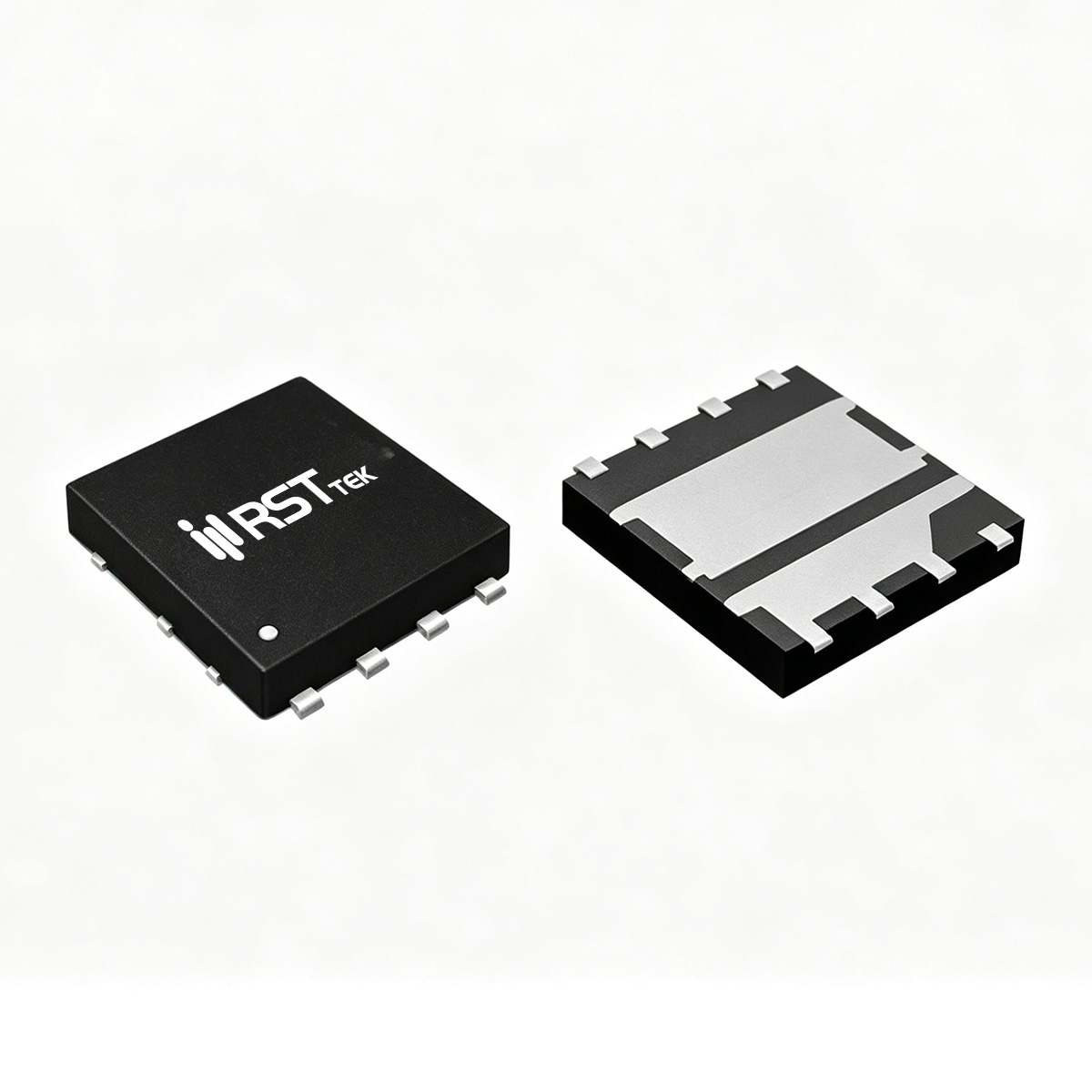

瑞斯特 RSTPB303GU 是一款专为同步降压电源级优化的半桥双 N沟道 MOSFET，在单个 DFN5x6 封装内集成了高侧（Q1）和低侧（Q2）两个专用 MOSFET。Q1（高侧）额定 VDS = 30V，ID = 30A，RDS(ON) < 5.8mΩ @ VGS=10V（典型 5.2mΩ），< 8.9mΩ @ VGS=4.5V（典型 7.7mΩ），优化开关损耗。Q2（低侧）额定 VDS = 30V，ID = 100A，RDS(ON) < 1.9mΩ @ VGS=10V（典型 1.7mΩ），< 2.8mΩ @ VGS=4.5V（典型 2.4mΩ），优化导通损耗。最大功耗 Q1 30W，Q2 80W（Tc=25℃），工作结温范围 -55~150℃。Q1 结到壳热阻 3.3~4.2℃/W，Q2 结到壳热阻 1.2~1.6℃/W。DFN5x6 封装底部大面积散热焊盘，适合高功率密度紧凑设计，100% UIS 测试保证可靠性，符合 RoHS 和无卤素标准。

■ Q1 高侧 MOSFET 核心参数
Q1 阈值电压 VGS(th) = 1.0~2.0V（ID=250μA），典型值 1.5V。输入电容 CISS = 822pF，输出电容 COSS = 344pF，反向传输电容 CRSS = 15.3pF。开关时间：开通延迟 td(on) = 6.5ns，上升时间 tr = 2.5ns，关断延迟 td(off) = 17ns，下降时间 tf = 2.5ns（VDD=15V，ID=15A，VGS=10V），开关速度极快。总栅极电荷 Qg = 15nC（VDS=15V，ID=15A，VGS=10V），栅源电荷 Qgs = 2.9nC，栅漏电荷 Qgd = 2.1nC。体二极管正向压降 VSD = 1.2V（IS=20A），反向恢复时间 trr = 11ns，反向恢复电荷 Qrr = 19nC。跨导 gFS = 30S（VDS=5V，ID=15A）。

■ Q2 低侧 MOSFET 核心参数
Q2 阈值电压 VGS(th) = 1.2~2.2V（ID=250μA），典型值 1.7V。输入电容 CISS = 3370pF，输出电容 COSS = 902pF，反向传输电容 CRSS = 60pF。开关时间：开通延迟 td(on) = 7ns，上升时间 tr = 5ns，关断延迟 td(off) = 32ns，下降时间 tf = 9ns（VDD=15V，ID=50A，VGS=10V），开关速度较快。总栅极电荷 Qg = 55nC（VDS=15V，ID=50A，VGS=10V），栅源电荷 Qgs = 9nC，栅漏电荷 Qgd = 8.5nC。体二极管正向压降 VSD = 1.2V（IS=50A），反向恢复时间 trr = 20ns，反向恢复电荷 Qrr = 50nC（di/dt=500A/μs）。跨导 gFS = 65S（VDS=5V，ID=50A）。Q2 极低的导通电阻（典型 1.7mΩ）大幅降低同步整流中的导通损耗。

■ 集成半桥优势与应用场景
RSTPB303GU 在 DFN5x6 封装内集成优化配对的 Q1 和 Q2，消除了分立方案中的寄生电感，优化了 PCB 布局，特别适合紧凑型 DC-DC 同步降压转换器。Q1 的快速开关特性（上升/下降时间仅 2.5ns）和低 Qgd 减少了开关损耗，Q2 的超低 RDS(ON)（典型 1.7mΩ）降低了同步整流导通损耗。两者组合提供了优异的 FOM（栅极电荷×导通电阻）。Q2 的低侧 MOSFET 反向恢复时间仅 20ns（di/dt=500A/μs），有效减少了死区时间损耗。典型应用包括：
• 紧凑型 DC-DC 转换器：服务器、通信设备、工业电源的同步降压功率级。
• 负载点电源（POL）：FPGA、ASIC、处理器供电，高功率密度需求。
• 电池供电设备：电动工具、无人机等的电压调节模块。
选型时注意 VGS 驱动电压 ≥4.5V 可保证低导通电阻；DFN5x6 封装需良好 PCB 散热设计，确保 Q1/Q2 结温不超过 150℃。
