RSTP0225G

■ 器件概述与封装

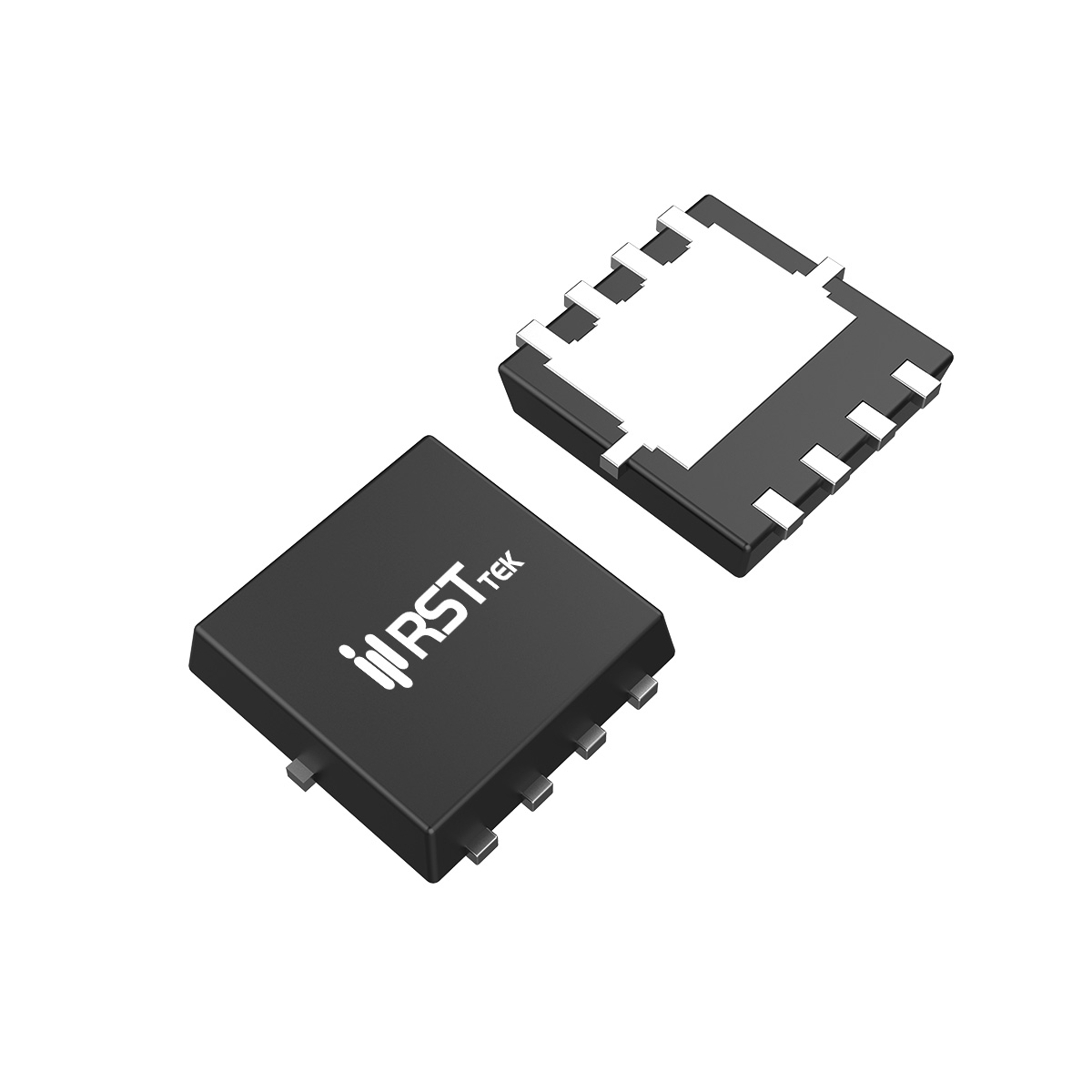

瑞斯特 RSTP0225G 是一款采用 Super Trench 技术的 N沟道功率 MOSFET，额定漏源电压 VDS = 200V，连续漏极电流 ID = 25A（Tc=25℃），脉冲漏极电流 IDM = 100A。导通电阻 RDS(ON) 典型值 33mΩ @ VGS=10V（最大 40mΩ），在 200V 高压等级中表现优异。最大功耗 PD = 135W（Tc=25℃），工作结温范围 -55~150℃，结到壳热阻 RθJC = 0.93℃/W，在 DFN5x6 封装中热阻极低。采用 DFN5x6-8L 紧凑封装，底部大面积散热焊盘，适合高功率密度高压应用。100% UIS 测试和 100% dV/dt 测试保证器件可靠性，单脉冲雪崩能量 EAS = 320mJ（L=0.5mH），提供良好的雪崩耐受能力。

■ 核心电气参数与动态性能
阈值电压 VGS(th) = 2.5~4.5V（ID=250μA），典型值 3.5V。输入电容 CISS = 1660~2000pF（典型），输出电容 COSS = 130pF，反向传输电容 CRSS = 5.4pF，极低的米勒电容有效减少了开关过程中的电压尖峰和振铃。开关特性：开通延迟 td(on) = 7~14ns，上升时间 tr = 9~16ns，关断延迟 td(off) = 25~42ns，下降时间 tf = 5~9ns（VDD=100V，ID=20A，VGS=10V），开关速度极快。总栅极电荷 Qg = 28~36nC（VDS=100V，ID=20A，VGS=10V），栅源电荷 Qgs = 11~14nC，栅漏电荷 Qgd = 5.9~8nC。体二极管正向压降 VSD = 1.2V（IS=20A），反向恢复时间 trr = 45ns，反向恢复电荷 Qrr = 160nC。跨导 gFS = 15S（VDS=5V，ID=20A），保证了基本的驱动响应。

■ 200V 高压与低热阻高功率密度优势
RSTP0225G 采用 Super Trench 技术，在 200V 高压等级中实现了 33mΩ 的典型导通电阻和 28nC 的栅极电荷，提供了较低的 FOM。0.93℃/W 的极低结到壳热阻配合 135W 功耗能力和 150℃ 最高结温，确保在 25A 大电流下长期稳定运行。5.4pF 的极低米勒电容有效减少了开关过程中的振铃和电磁干扰，简化了 EMI 滤波设计。320mJ 的雪崩能量提供了良好的感性负载开关可靠性。该器件在 200V 高压等级中实现了导通电阻、热性能和开关速度的良好平衡，是高压高功率密度电源转换的理想选择。DFN5x6 封装配合底部散热焊盘，适合紧凑型大电流高压设计。

■ 典型应用场景
RSTP0225G 凭借 200V 耐压、25A 通流、0.93℃/W 低热阻和 DFN5x6 封装，适用于以下高压高功率密度应用：
• DC-DC 转换器：100V/150V 总线降压转换器、通信设备高压电源模块，200V 耐压提供充足安全裕量。
• 同步整流：高压服务器电源、网络设备电源的同步整流 MOSFET，33mΩ RDS(ON) 提升效率。
• 不间断电源（UPS）：逆变器和功率因数校正（PFC）电路，320mJ 雪崩能力适应电网波动。
• 工业电源：电机驱动辅助电源、高压 DC-DC 变换器，低热阻适合大功率紧凑设计。
选型时注意 VGS 驱动电压 ≥10V 以充分发挥低导通电阻优势；DFN5x6 封装需良好 PCB 散热设计，确保结温不超过 150℃。
