RSTNG40S05A1

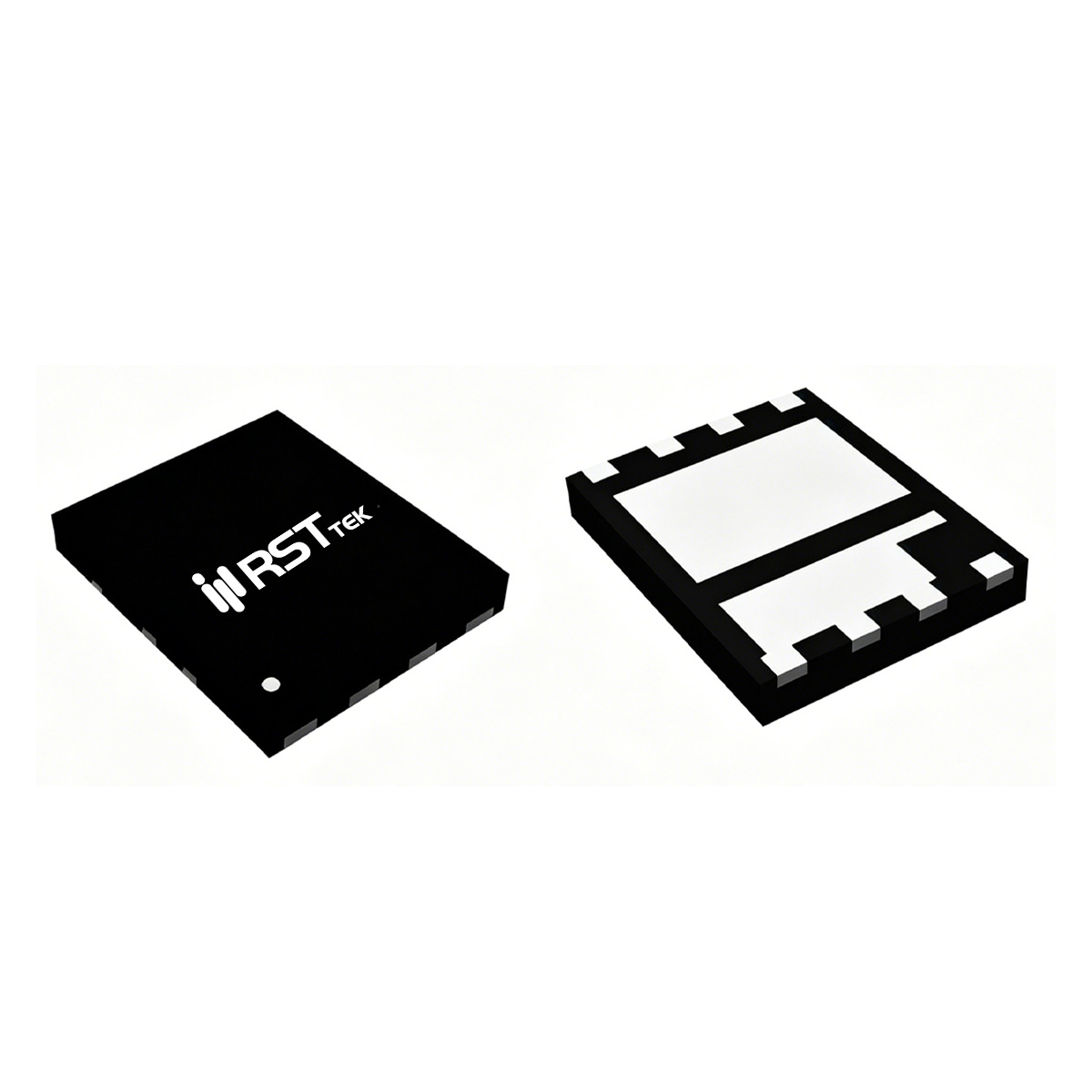

■ 器件概述与封装
瑞斯特 RSTNG40S05A1 是一款 N 沟道增强型功率 MOSFET，额定漏源电压 VDS = 40V，连续漏极电流 ID = 55A（TC=25℃，邦定线限流），脉冲电流 IDM = 165A。其导通电阻典型值为 5.5mΩ（VGS=10V）和 8.5mΩ（VGS=4.5V），在 40V 耐压等级中提供良好的导通损耗特性。器件经过 100% UIS 和 Rg 测试，可靠性高，符合 RoHS 且 MSL1 等级。该器件针对 12V 汽车系统优化，具有增强的瞬态耐量和可靠性。

■ 关键电气参数
RSTNG40S05A1 的栅极阈值电压典型值约为 1.5V（范围 1.0~2.2V），兼容 3.3V 和 5V 驱动。虽然数据手册未提供详细的动态参数数值，但从特性曲线可推断其输入电容和栅极电荷适中，适合中速开关应用。体二极管正向压降典型值约 0.85V，反向恢复特性良好，可有效降低续流损耗。器件在 4.5V 驱动下仍能保持较低导通电阻，确保了在低电压驱动系统中的适用性。

■ 热管理与可靠性设计
RSTNG40S05A1 在 TC=25℃ 时最大耗散功率为 25W，TC=100℃ 时降额至 10W；结到壳热阻 RθJC = 5℃/W，结到环境热阻（稳态）RθJA = 90℃/W（1in²铜箔），瞬态（t≤10s）热阻为 45℃/W。雪崩耐受能力为单脉冲雪崩电流 IAS = 40A，雪崩能量 EAS = 80mJ（L=0.1mH），具备一定的瞬态能量吸收能力。该器件针对汽车应用进行了优化，具有增强的可靠性和耐久性。

■ 典型应用场景
RSTNG40S05A1 凭借 40V 耐压和良好的开关特性，广泛适用于：

• 12V 汽车系统：车身电子、照明控制、电机驱动等。

• 电机控制：小型直流电机和有刷电机驱动。

• 变速器控制：汽车变速器电子控制单元。

• 高频开关：DC/DC 转换器和负载开关。

瑞斯特 RSTNG40S05A1 是汽车和工业低压应用的理想选择，提供可靠的开关性能和低导通损耗。
