RSTNG30N012A6

■ 器件概述与封装

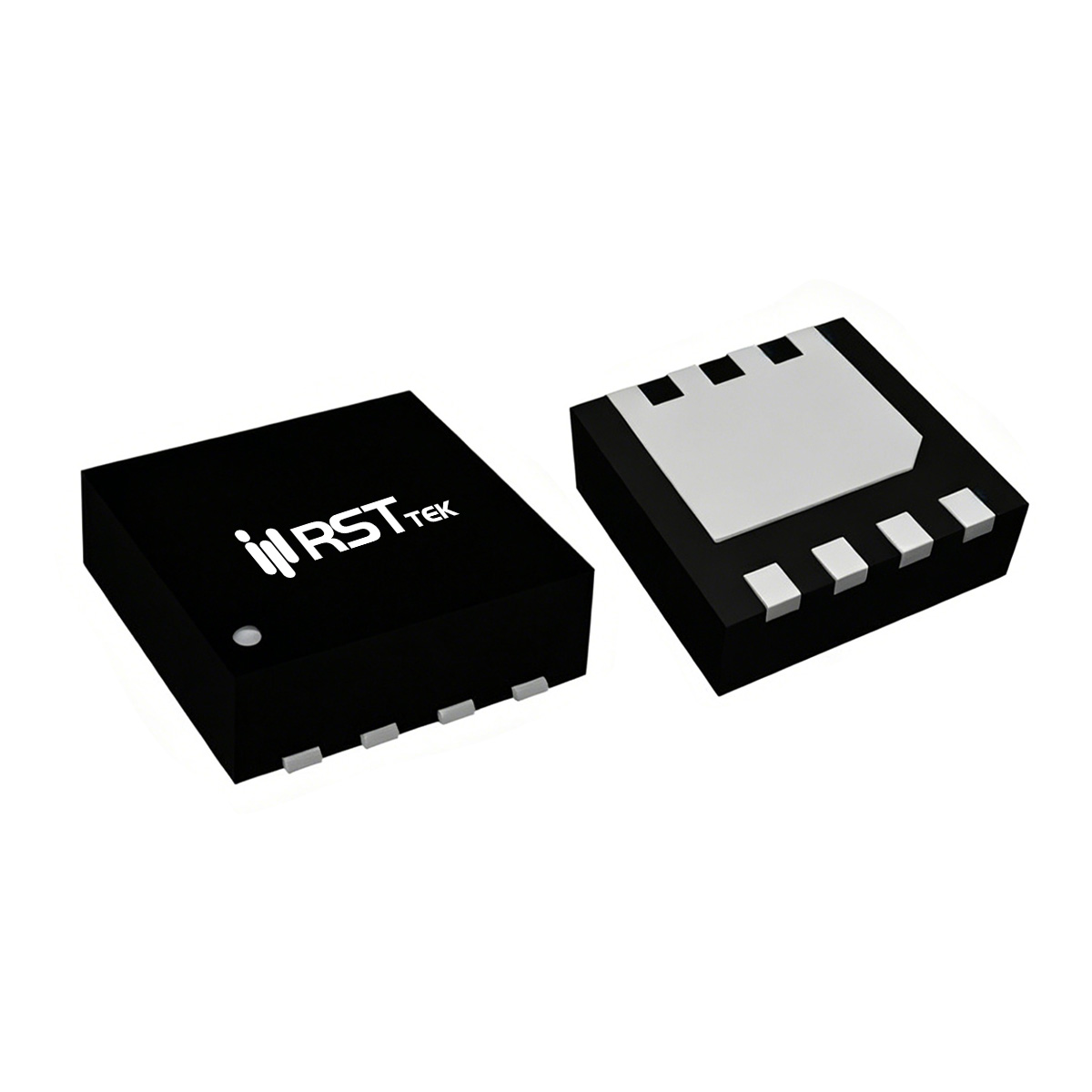

瑞斯特 RSTNG30N012A6 是一款紧凑型大电流 N 沟道增强型功率 MOSFET，采用 DFN3.3×3.3 超小封装，额定漏源电压 VDS = 30V，连续漏极电流 ID = 120A（TC=25℃，封装限流 50A），脉冲电流 IDM = 360A。其导通电阻典型值为 1.2mΩ（VGS=10V, ID=20A）和 1.6mΩ（VGS=4.5V, ID=20A），在小型封装中实现了极低的导通损耗。器件经过 100% UIS 和 Rg 测试，可靠性高，符合 RoHS 标准。DFN3.3×3.3 封装尺寸极小，适合空间受限的便携设备。

■ 关键电气参数
RSTNG30N012A6 的栅极阈值电压典型值为 1.7V（范围 1.4~2.5V），兼容 3.3V 驱动。动态特性方面，输入电容 Ciss = 2883pF，输出电容 Coss = 1857pF，反向传输电容 Crss = 125pF（VDS=15V 时）。栅极电荷 Qg 在 VGS=10V 时为 42.5nC（典型），4.5V 时为 22nC，其中栅源电荷 10.6nC，栅漏电荷 5.1nC，优化的电荷比有助于快速开关。开关时间（VDD=15V, ID=1A）为开通延迟 18ns，上升 10.7ns，关断延迟 48.3ns，下降 71.2ns，适合中速开关应用。体二极管反向恢复时间 48.9ns，恢复电荷 42.8nC。

■ 热管理与可靠性设计
RSTNG30N012A6 在 TC=25℃ 时最大耗散功率为 62.5W，TC=100℃ 时降额至 25W；结到壳热阻 RθJC = 2℃/W，结到环境热阻（稳态）RθJA = 70℃/W（1in²铜箔），瞬态（t≤10s）热阻为 35℃/W。雪崩耐受能力为单脉冲雪崩电流 IAS = 90A，雪崩能量 EAS = 405mJ（L=0.1mH），具有出色的瞬态能量吸收能力，适合应对感性负载尖峰。尽管封装小巧，但热性能经过优化，建议在 PCB 布局中提供足够的铜箔面积以辅助散热。

■ 典型应用场景
RSTNG30N012A6 凭借小封装和高性能，特别适用于：

• 笔记本电脑电源管理：CPU/GPU 核心供电模块，节省 PCB 空间。

• 便携设备电池管理：智能手机、平板电脑的充放电保护。

• 电池供电系统：电动工具、无人机等设备的功率开关。

• 负载开关：热插拔和电源路径管理，确保系统安全。

瑞斯特 RSTNG30N012A6 在极小的封装内实现了大电流和低导通电阻，是便携式高密度电源设计的理想选择。
