RSTN60N012A1 采用高可靠性材料与成熟制程工艺设计,电气性能稳定、环境适应性强, 符合 ROHS、REACH 等欧盟环保指令要求,广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定,适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
■ 器件概述与封装

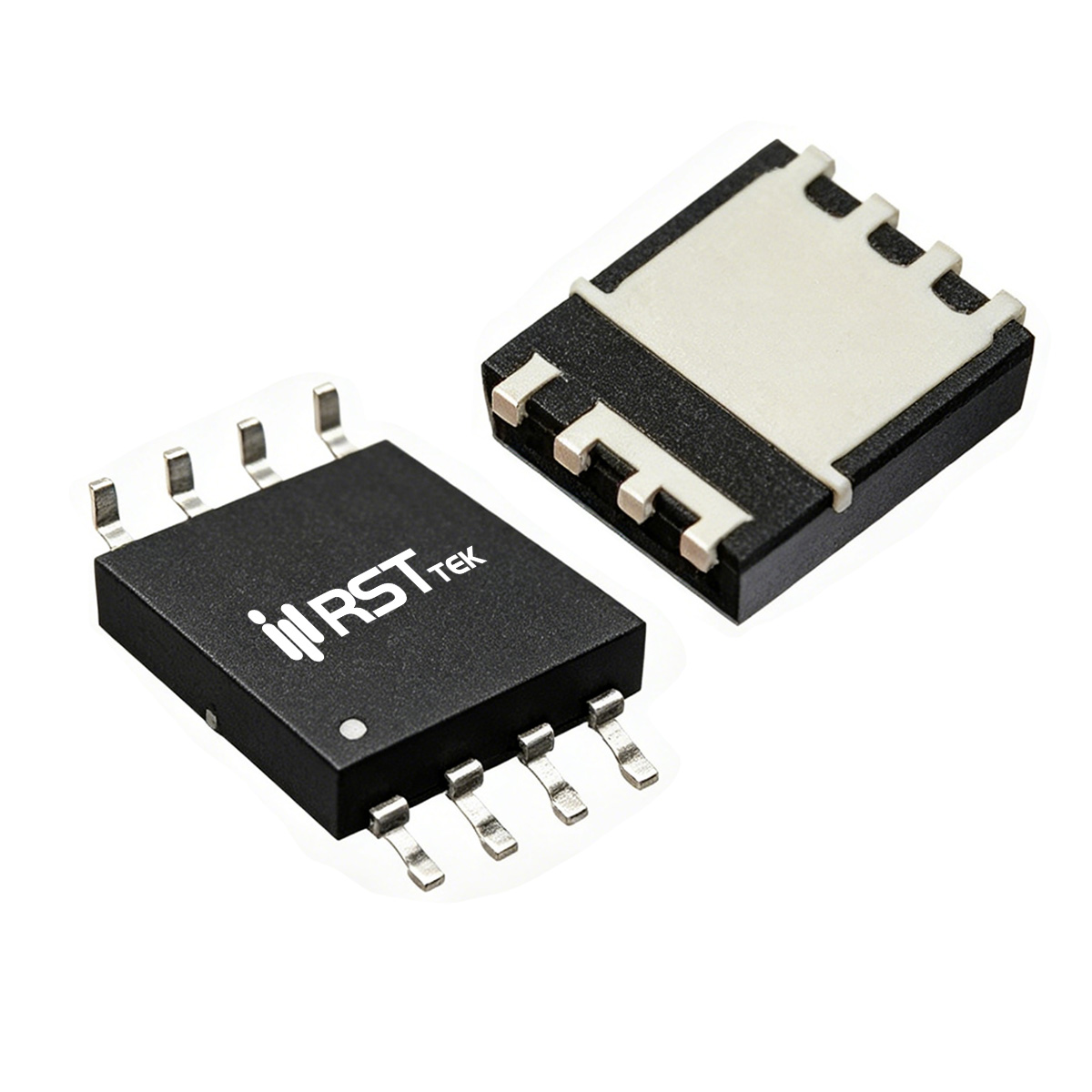

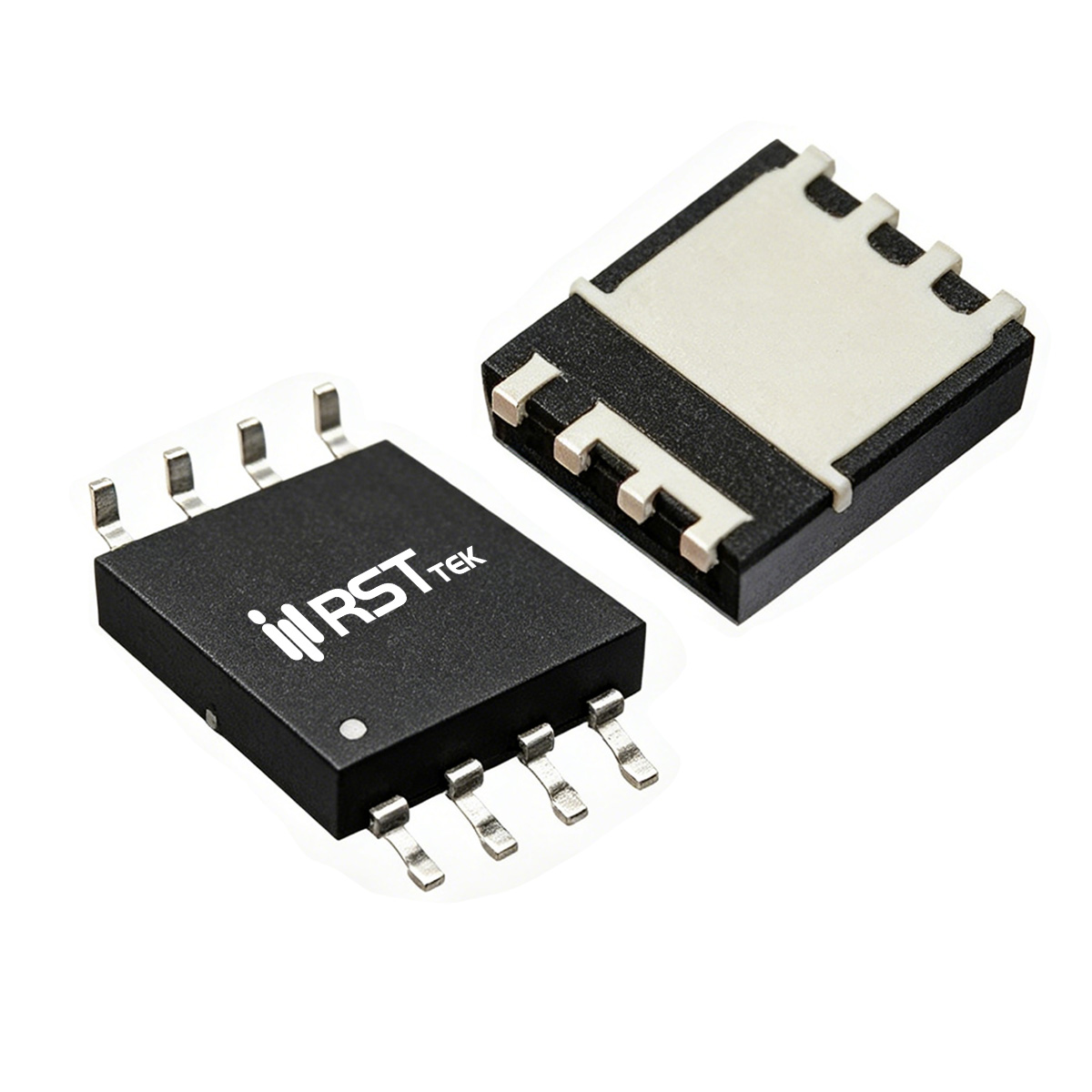

瑞斯特 RSTN60N012A1 是一款超低导通电阻、超大电流N沟道增强型功率MOSFET,采用DFN5x6A-8_EP封装,额定漏源电压 VDS = 60V,连续漏极电流 ID = 200A(TC=25℃,邦定线限流),脉冲电流 IDM = 800A。导通电阻典型值仅为 1.2mΩ(VGS=10V, ID=50A)和1.6mΩ(VGS=4.5V, ID=30A),在60V耐压等级中具有极低导通损耗。器件经过100% UIS和Rg测试,可靠性高,符合RoHS且满足MSL1等级。DFN5x6A封装具有极佳的热传导能力和低寄生电感,适合超高功率密度应用。
■ 关键电气参数
RSTN60N012A1 的栅极阈值电压典型值约2V(范围1~3V),兼容3.3V和5V驱动。动态参数方面,输入电容典型值约5850pF(VDS=30V),输出电容约1190pF,反向传输电容约65pF。栅极电荷 Qg 典型值约88nC(VGS=10V, ID=50A)和38.5nC(VGS=4.5V),其中栅源电荷约22.4nC,栅漏电荷约12.2nC。开关时间(VDD=30V, ID=1A)显示开通延迟约25ns,上升约13ns,关断延迟约100ns,下降约27ns。体二极管反向恢复时间约54ns,恢复电荷约67nC,适合中高频硬开关应用。
■ 热管理与可靠性设计
RSTN60N012A1 在 TC=25℃ 时最大耗散功率为 250W,TC=100℃ 时降额至100W;结到壳热阻 RθJC = 0.5℃/W,结到环境热阻(稳态)RθJA = 55℃/W(1in²铜箔)。雪崩耐受能力为单脉冲雪崩电流 IAS = 48A,雪崩能量 EAS = 576mJ(L=0.5mH),具有较强的瞬态能量吸收能力。建议在PCB布局中为大电流路径提供宽铜箔和大量过孔,以充分利用封装的低热阻优势。
■ 典型应用场景
RSTN60N012A1 凭借60V耐压和200A电流能力,广泛适用于:
二次侧同步整流:服务器电源、通信电源的高效同步整流。
DC/DC转换器:低压大电流降压转换器的主开关。
电机控制:大功率工业电机驱动。
负载开关:大电流热插拔开关、电源路径管理。
瑞斯特 RSTN60N012A1 为60V超大规模电流系统提供了极低的导通损耗。
