RSTN5853A8 采用高可靠性材料与成熟制程工艺设计,电气性能稳定、环境适应性强, 符合 ROHS、REACH 等欧盟环保指令要求,广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定,适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
■ 器件概述与封装

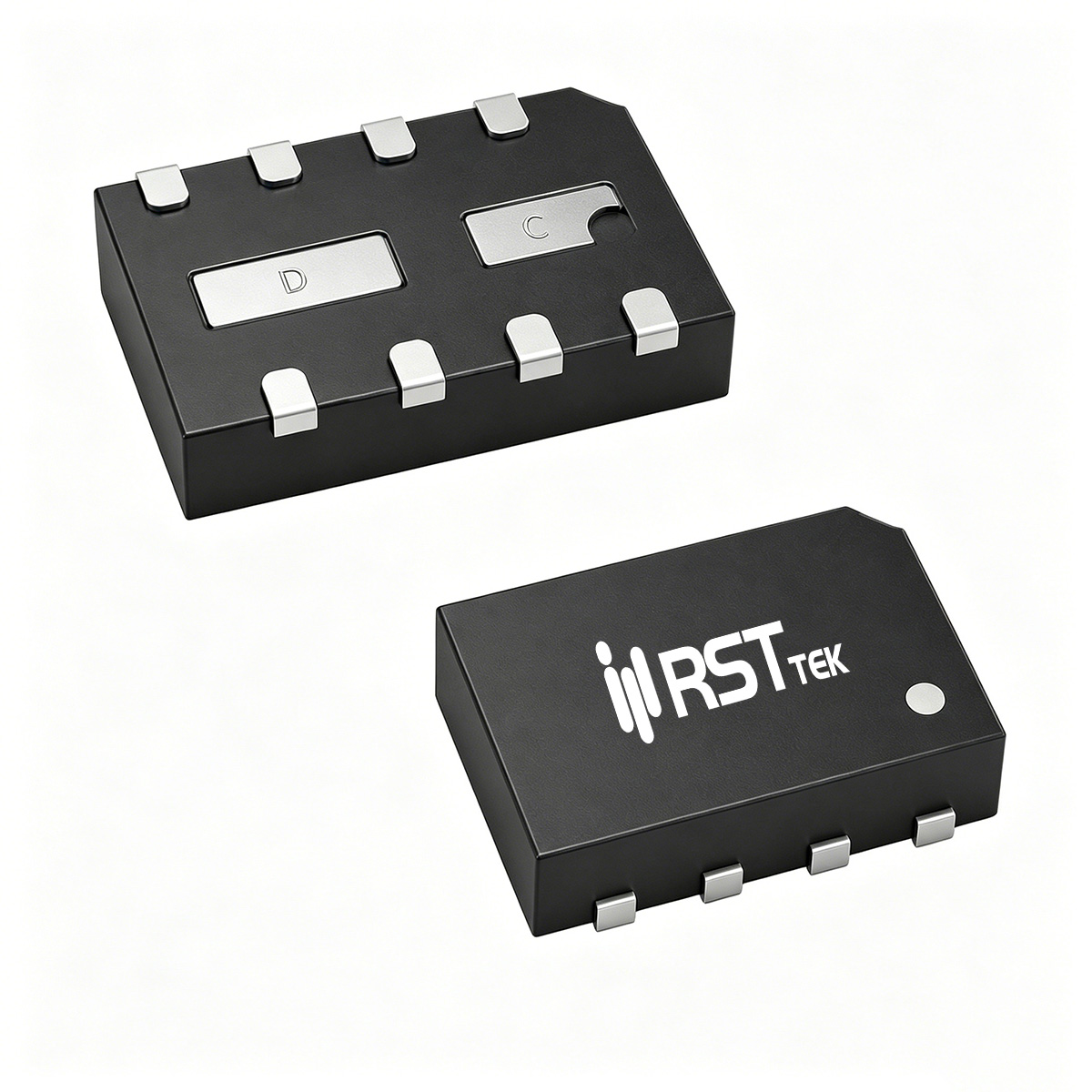

瑞斯特 RSTN5853A8 是一款低压P沟道增强型功率MOSFET,内部集成肖特基二极管,采用DFNWB3X2-08L-B封装,额定漏源电压 VDS = -20V,连续漏极电流 ID = -2.7A(TA=25℃),脉冲电流 IDM = -8.1A。导通电阻典型值为 55mΩ(VGS=-4.5V, ID=-2.7A)和80mΩ(VGS=-2.5V, ID=-2A),支持1.8V驱动。器件经过100% UIS和Rg测试,可靠性高,符合RoHS要求。DFNWB3X2封装具有极小的占板面积,适合笔记本、便携设备和电池供电系统的电源管理。
■ 关键电气参数
RSTN5853A8 的栅极阈值电压典型值约 -0.75V(范围 -0.45~-1.0V),兼容1.8V驱动。动态参数方面,输入电容典型值约215pF(VDS=-10V),输出电容约105pF,反向传输电容约40pF。栅极电荷 Qg 典型值约8nC(VGS=-4.5V, ID=-6.5A),其中栅源电荷约1.6nC,栅漏电荷约1.9nC。开关时间(VDD=-10V, ID=-1A)显示开通延迟约8ns,关断延迟约13ns,下降约34ns。体二极管反向恢复时间约16ns,恢复电荷约8nC。集成肖特基二极管参数:正向压降0.48V(IF=0.5A),反向漏电流100μA(VR=20V),结电容41pF,适合高频整流。
■ 热管理与可靠性设计
RSTN5853A8 在 TA=25℃ 时最大耗散功率为 2.5W,TA=70℃ 时降额至1.6W;结到环境热阻(稳态)RθJA = 80℃/W(1in²铜箔),瞬态(t≤10s)为50℃/W。该器件未明确标注雪崩能力,但集成肖特基可降低反向恢复损耗。建议在PCB布局中为DFN封装提供足够铜箔,以确保散热。
■ 典型应用场景
RSTN5853A8 凭借-20V耐压和集成肖特基,广泛适用于:
笔记本电源管理:小信号负载开关、电源路径切换。
便携设备:智能手机、可穿戴设备中的电池保护。
低压DC/DC转换:小功率降压转换器中的同步整流。
逻辑电平转换:低电压接口驱动。
瑞斯特 RSTN5853A8 为低压小尺寸系统提供了集成肖特基的高效解决方案。
