RSTN3810

■ 器件概述与封装

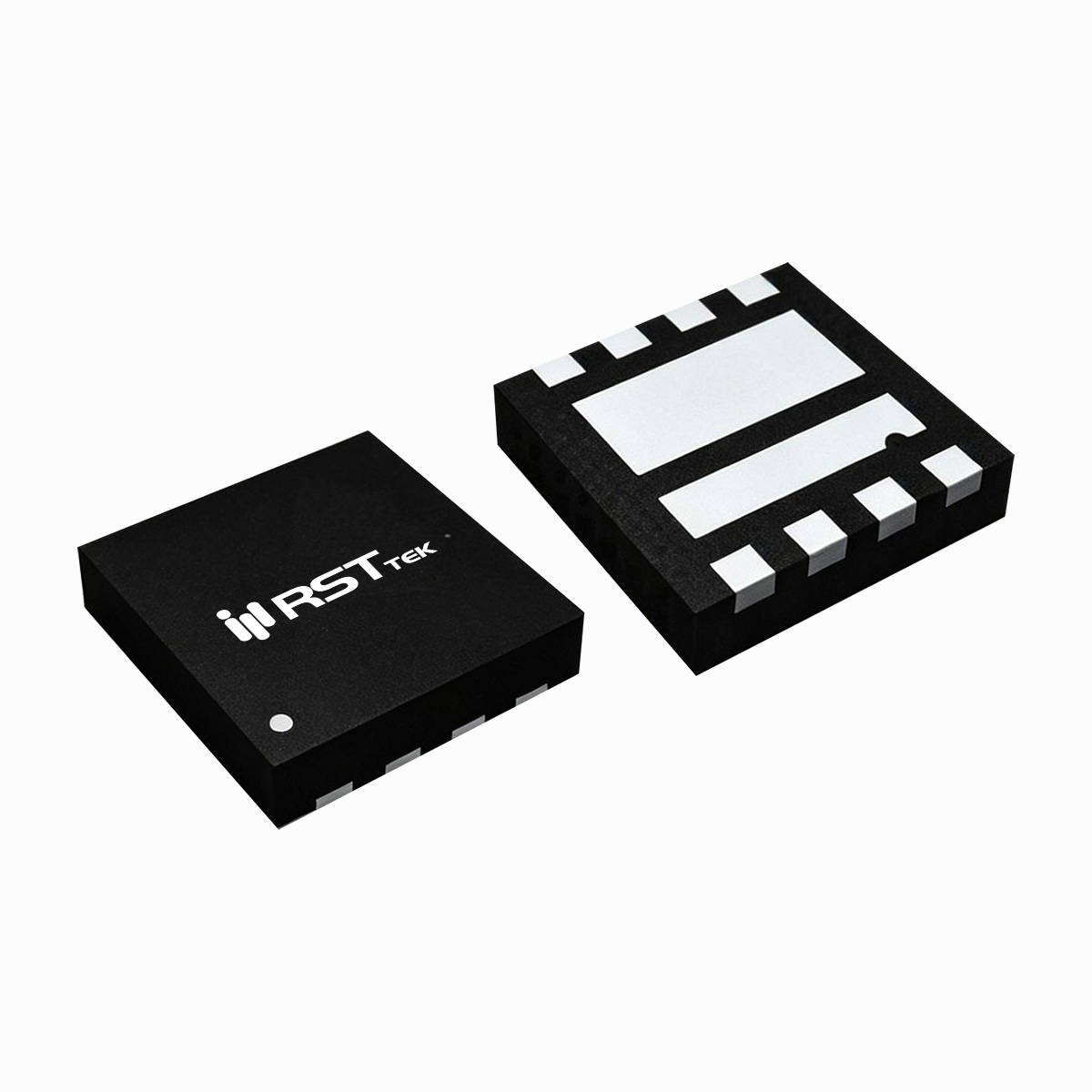

瑞斯特 RSTN3810 是一款双N沟道增强型功率MOSFET（内部集成两个独立N沟道），采用TDFN3x3-8_EP2封装。每个通道额定漏源电压 VDS = 30V，连续漏极电流 ID = 20A（TC=25℃，邦定线限流），脉冲电流 IDM = 96A。导通电阻最大值仅为 11.8mΩ（VGS=10V）和16.9mΩ（VGS=4.5V），具有较低导通损耗。器件经过100% UIS测试，可靠性高，符合RoHS要求。TDFN3x3封装具有较小的占板面积和良好的散热性能，适合桌面计算机和DC/DC转换器。

■ 关键电气参数
RSTN3810 的栅极阈值电压典型值约1.6V（范围1.3~2.5V），兼容3.3V驱动。动态参数方面，每个通道输入电容典型值约 800pF（VDS=15V），输出电容约100pF，反向传输电容约50pF。栅极电荷 Qg 典型值约12nC（VGS=10V），开关速度快。开关时间（VDD=15V, ID=1A）显示开通延迟约10ns，上升约12ns，关断延迟约15ns，下降约5ns。体二极管反向恢复时间约15ns，恢复电荷约5nC，适合高频硬开关应用。

■ 热管理与可靠性设计
RSTN3810 在 TC=25℃ 时单通道最大耗散功率为 23.6W（双路合计），TC=100℃ 时降额至 约9.4W（根据RθJC）；结到壳热阻 RθJC = 5.3℃/W，结到环境热阻（稳态）通道为108℃/W（不同）。雪崩耐受能力为单脉冲雪崩电流 IAS = 17.4A（L=0.1mH，EAS=15.1mJ），L=0.5mH时为9A（EAS=20.3mJ）。建议在PCB布局中为TDFN封装提供足够铜箔和过孔，确保双通道同时工作时的热管理。

■ 典型应用场景
RSTN3810 凭借双N沟道集成和20A电流能力，广泛适用于：

• 桌面计算机电源管理：多相降压转换器的功率级。

• DC/DC转换器：低压大电流降压转换器。

• 负载开关：服务器、通信设备中的负载切换。

• 电机驱动：中功率BLDC电机驱动。

瑞斯特 RSTN3810 为高密度系统提供了双路高效N沟道开关方案。
