RSTN3416

■ 器件概述与封装

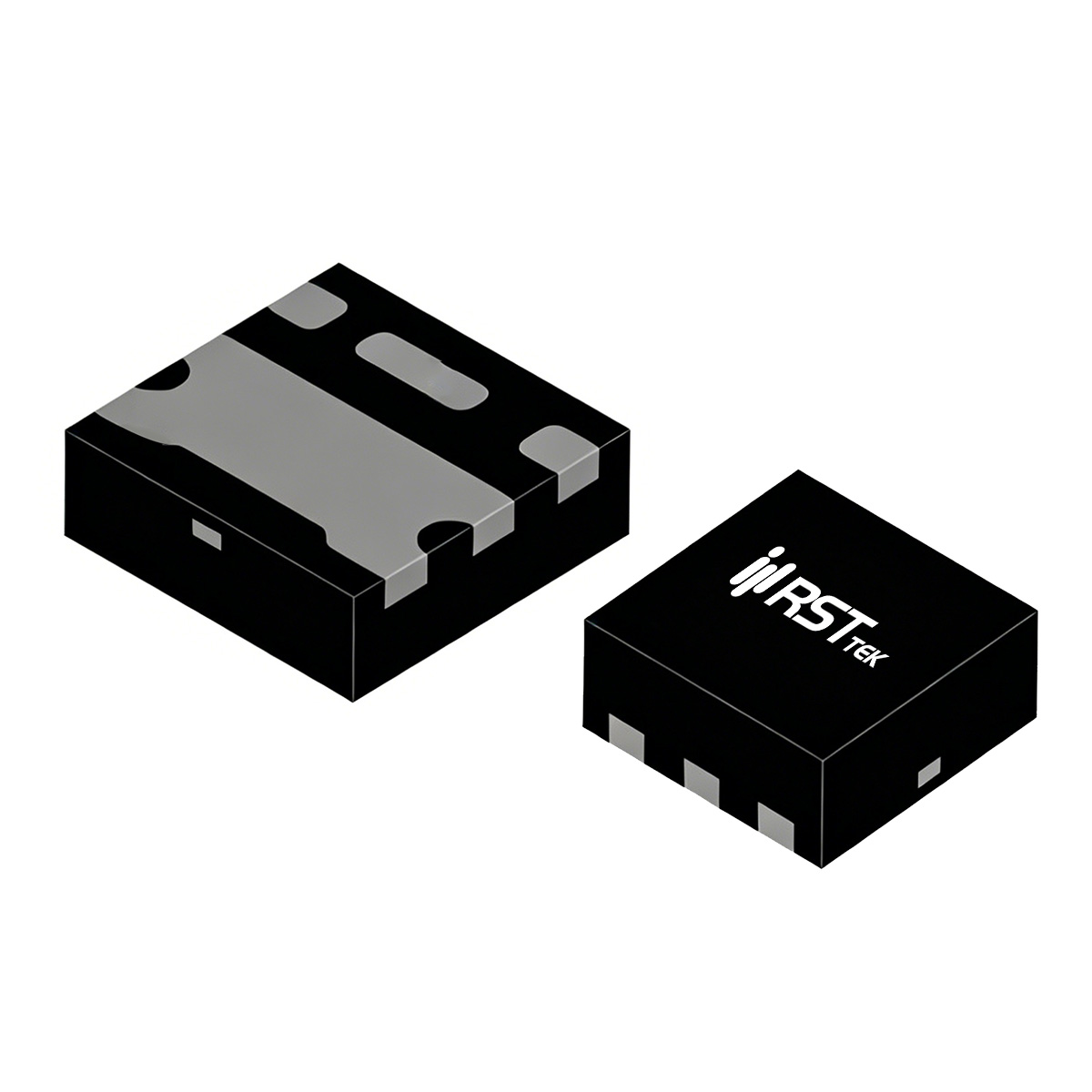

瑞斯特 RSTN3416 是一款低压N沟道增强型功率MOSFET，采用1.6x1.6mm超小型封装（具体尺寸参考手册），额定漏源电压 VDS = 20V，连续漏极电流 ID = 10A（TA=25℃），脉冲电流 IDM = 40A。导通电阻最大值为 18mΩ（VGS=4.5V）和27mΩ（VGS=2.5V），支持低压驱动。器件经过100% UIS测试，可靠性高，符合RoHS要求。超小型封装具有极小的占板面积，适合桌面计算机和DC/DC转换器等高密度应用。

■ 关键电气参数
RSTN3416 的栅极阈值电压典型值约1.6V（范围1.3~2.5V），兼容1.8V驱动。动态参数方面，输入电容典型值约 600pF（VDS=10V），输出电容约80pF，反向传输电容约40pF。栅极电荷 Qg 典型值约8nC（VGS=4.5V），开关速度快。开关时间（VDD=10V, ID=1A）显示开通延迟约5ns，上升约10ns，关断延迟约15ns，下降约5ns。体二极管反向恢复时间约10ns，恢复电荷约3nC，适合高频开关应用。

■ 热管理与可靠性设计
RSTN3416 在 TA=25℃ 时最大耗散功率为 2.8W，TA=70℃ 时降额至1.8W；结到环境热阻（稳态）RθJA = 80℃/W（1in²铜箔），瞬态（t≤10s）为45℃/W。雪崩耐受能力为单脉冲雪崩电流 IAS = 13A，雪崩能量 EAS = 8.45mJ（L=0.1mH）。建议在PCB布局中为超小型封装提供足够铜箔，以确保散热。

■ 典型应用场景
RSTN3416 凭借20V耐压和10A电流能力，以及超小封装，广泛适用于：

• 桌面计算机电源管理：小功率负载开关、电源路径切换。

• DC/DC转换器：低压小功率降压转换器的主开关。

• 便携设备：智能手机、平板电脑中的电池保护。

• 负载开关：空间受限的高密度应用。

瑞斯特 RSTN3416 为低压小尺寸系统提供了高效、紧凑的开关方案。
