RSTN2310A
RSTN2310A 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- 封装:
- Configuration:
- Type:
- VDS(V):
- VGS(±V):
- Vth（V）:
- RDS(ON)(mΩmax./typ.)atVGS=10V(typ.):
- RDS(ON)(mΩmax./typ.)atVGS=10V(max.):
- RDS(ON)(mΩmax./typ.)atVGS=4.5V(typ.):
- RDS(ON)(mΩmax./typ.)atVGS=4.5V(max.):
- RDS(ON)(mΩmax./typ.)atVGS=2.5V(typ.):
- RDS(ON)(mΩmax./typ.)atVGS=2.5V(max.):
- RDS(ON)(mΩmax./typ.)atVGS=1.8V(typ.):
- RDS(ON)(mΩmax./typ.)atVGS=1.8V(max.):
- ESDDiode:
■ 器件概述与封装

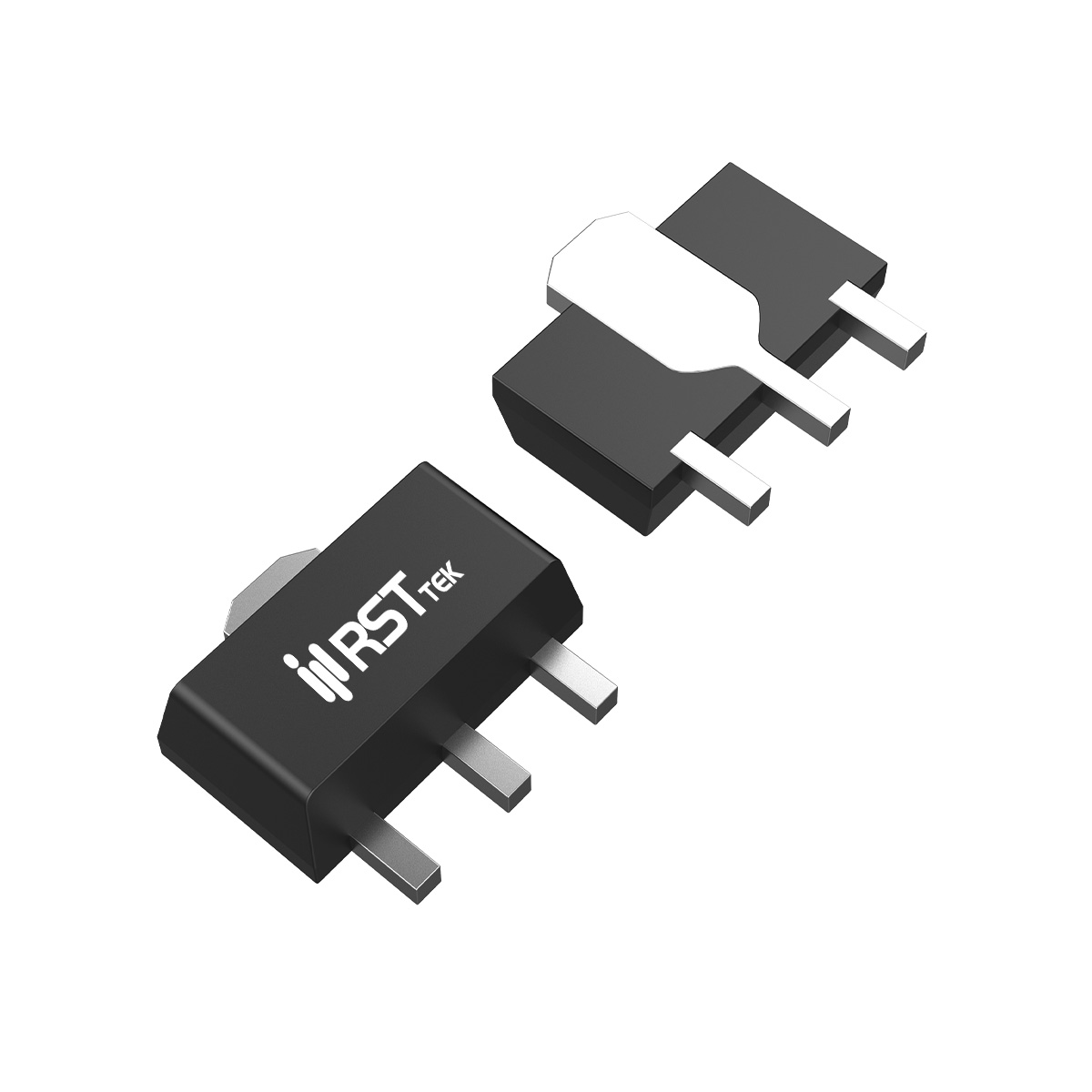

瑞斯特 RSTN2310A 是一款中压N沟道增强型功率MOSFET，采用SOT-89-3L封装，额定漏源电压 VDS = 60V，连续漏极电流 ID = 3A（TC=25℃），脉冲电流 IDM = 12A。导通电阻典型值为 85mΩ（VGS=10V, ID=3A）和95.6mΩ（VGS=4.5V, ID=2A），具有较低导通损耗。器件经过100% UIS和AVds测试，可靠性高，符合RoHS且无卤素。SOT-89封装适合负载开关、PWM应用和电源管理。
■ 关键电气参数
RSTN2310A 的栅极阈值电压典型值约1.6V（范围1.1~2.2V），兼容3.3V和5V驱动。动态参数方面，输入电容典型值约326pF（VDS=25V），输出电容约20pF，反向传输电容约15pF，电容值较小，有利于快速开关。栅极电荷 Qg 典型值约10nC（VGS=10V, ID=3A），其中栅源电荷约1.7nC，栅漏电荷约1.4nC。开关时间（VDD=30V, ID=1.5A）显示开通延迟约3.3ns，上升约5.2ns，关断延迟约14ns，下降约1.6ns，速度极快。体二极管正向电压约1.2V，适合低频整流。
■ 热管理与可靠性设计
RSTN2310A 在 TC=25℃ 时最大耗散功率为 6.5W，TC=100℃ 时降额至2.6W；结到环境热阻 RθJA = 51℃/W（1in²铜箔），结到壳热阻 RθJC = 19.3℃/W。雪崩耐受能力为单脉冲雪崩能量 EAS = 6mJ（L=0.5mH），足以应对一般瞬态过压。建议在PCB布局中为SOT-89封装提供足够铜箔，以确保散热。
■ 典型应用场景
RSTN2310A 凭借60V耐压和3A电流能力，广泛适用于：
负载开关：工业控制、通信设备中的小功率切换。
PWM应用：脉宽调制控制中的功率开关。
电源管理：AC-DC辅助电源、LED驱动中的功率开关。
DC/DC转换器：小功率降压或升压转换器的主开关。
瑞斯特 RSTN2310A 为60V小功率系统提供了高效、紧凑的解决方案。
