RSTN20L80
RSTN20L80 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- 封装:
- Configuration:
- Type:
- VDS(V):
- VGS(±V):
- Vth（V）:
- RDS(ON)(mΩmax./typ.)atVGS=10V(typ.):
- RDS(ON)(mΩmax./typ.)atVGS=10V(max.):
- RDS(ON)(mΩmax./typ.)atVGS=4.5V(typ.):
- RDS(ON)(mΩmax./typ.)atVGS=4.5V(max.):
- RDS(ON)(mΩmax./typ.)atVGS=2.5V(typ.):
- RDS(ON)(mΩmax./typ.)atVGS=2.5V(max.):
- RDS(ON)(mΩmax./typ.)atVGS=1.8V(typ.):
- RDS(ON)(mΩmax./typ.)atVGS=1.8V(max.):
- ESDDiode:
■ 器件概述与封装

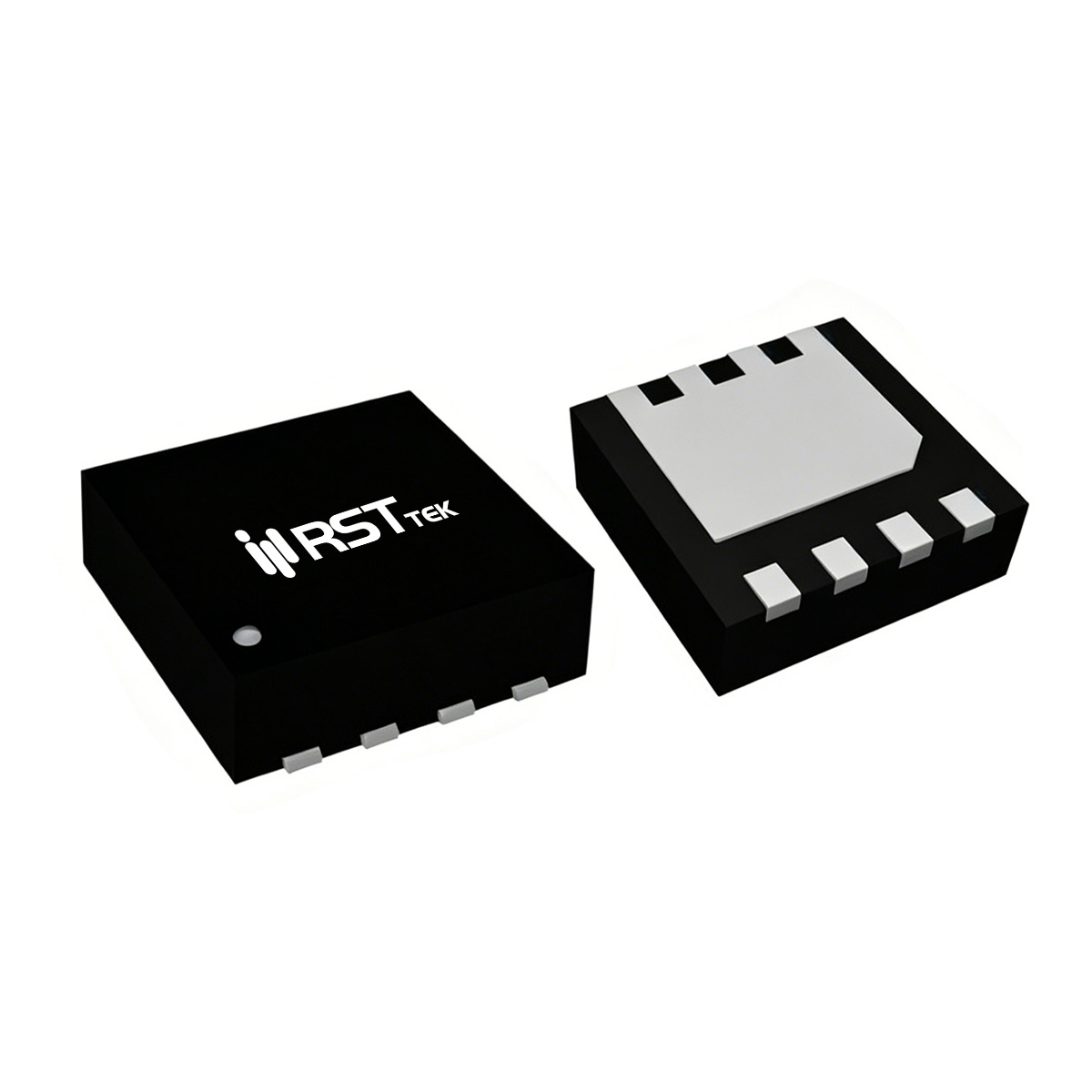

瑞斯特 RSTN20L80 是一款低压大电流P沟道增强型功率MOSFET，采用DFN3.3x3.3-8_EP封装，额定漏源电压 VDS = -20V，连续漏极电流 ID = -80A（TC=25℃），脉冲电流 IDM = -240A。导通电阻典型值为 3mΩ（VGS=-10V, ID=-20A）、3.9mΩ（VGS=-4.5V）和6.2mΩ（VGS=-2.5V），在低压P沟道中具有卓越的导通性能。器件经过100% UIS和Rg测试，可靠性高，符合RoHS要求。DFN3.3x3.3封装提供低热阻和低寄生电感，适合高功率密度应用。
■ 关键电气参数
RSTN20L80 的栅极阈值电压典型值约 -0.6V（范围 -0.4~-0.9V），兼容1.8V驱动。动态参数方面，输入电容典型值约6660pF（VDS=-10V），输出电容约890pF，反向传输电容约940pF，电容值适中。栅极电荷 Qg 典型值约54nC（VGS=-4.5V, ID=-20A），其中栅源电荷约4.1nC，栅漏电荷约17nC。开关时间（VDD=-10V, ID=-1A）显示开通延迟约19ns，关断延迟约25ns，下降沿约228ns。体二极管反向恢复时间约33ns，恢复电荷约17nC，适合中等频率硬开关应用。
■ 热管理与可靠性设计
RSTN20L80 在 TC=25℃ 时最大耗散功率为 62.5W，TC=100℃ 时降额至25W；结到壳热阻 RθJC = 2℃/W，结到环境热阻（稳态）RθJA = 70℃/W（1in²铜箔），瞬态（t≤10s）为30℃/W。雪崩耐受能力为单脉冲雪崩电流 IAS = -20A，雪崩能量 EAS = 20mJ（L=0.1mH）。建议在PCB布局中为大电流路径提供宽铜箔和大量过孔，以优化散热。
■ 典型应用场景
RSTN20L80 凭借-20V耐压和80A电流能力，广泛适用于：
笔记本电源管理：CPU/GPU核心供电、大电流负载开关。
便携设备电池保护：大容量锂电的充放电控制。
电源路径管理：多电源切换、理想二极管应用。
DC/DC转换器：低压大电流降压转换器的主开关。
瑞斯特 RSTN20L80 为低压大电流系统提供了极低导通阻抗的P沟道开关方案。
