■ 器件概述与封装

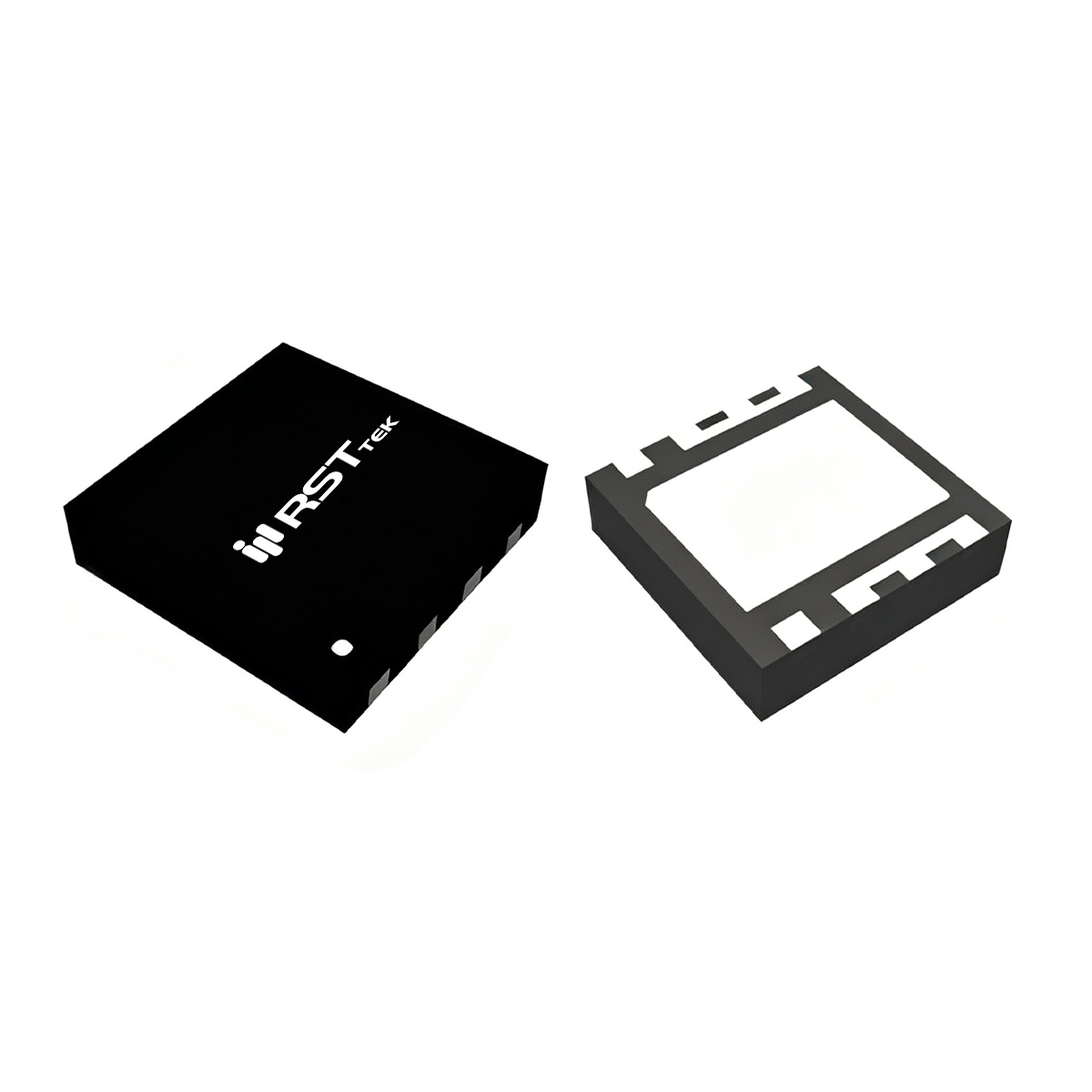

瑞斯特 RSTN20D03A2 是一款超低导通电阻、超大电流的N沟道增强型功率MOSFET,采用DFN3x3I-8_EP封装,额定漏源电压 VDS = 20V,连续漏极电流 ID = 65A(TA=25℃),脉冲电流 IDM = 195A。导通电阻典型值极低,为 2.9mΩ(VGS=4.5V, ID=3A)和 3.8mΩ(VGS=2.5V),支持低压大电流应用。器件内置ESD保护,经过100% UIS和Rg测试,可靠性高,符合RoHS要求。DFN3x3封装具有优异的热传导能力和低寄生电感,适合高功率密度设计。
■ 关键电气参数
RSTN20D03A2 的栅极阈值电压典型值约0.75V(范围0.4~1.1V),兼容1.8V驱动。动态参数方面,输入电容典型值约1580pF(VDS=10V),输出电容约260pF,反向传输电容约170pF。栅极电荷 Qg 典型值约35nC(VGS=10V, ID=3A)和17nC(VGS=4.5V),开关速度较快。开关时间(VDD=10V, ID=1A)显示开通延迟约10.6ns,上升约16.3ns,关断延迟约850ns(典型值,可能为较大值,具体以手册为准),下降约35ns。体二极管反向恢复时间约300ns,恢复电荷约930nC,适用于低频硬开关。
■ 热管理与可靠性设计
RSTN20D03A2 在 TA=25℃ 时最大耗散功率为 1.9W,TA=70℃ 时降额至1.2W;结到环境热阻(稳态)RθJA = 65℃/W(1in²铜箔),瞬态(t≤10s)为35℃/W。雪崩耐受能力为单脉冲雪崩电流 IAS = 21A,雪崩能量 EAS = 22mJ(L=0.1mH)。建议在PCB布局中为DFN3x3封装提供大面积铜箔和过孔,以确保大电流下的热管理。
■ 典型应用场景
RSTN20D03A2 凭借20V耐压和65A电流能力,广泛适用于:
笔记本电源管理:CPU核心供电(VRM)中的功率级。
便携设备电池保护:单节锂电大电流充放电保护。
负载开关:服务器、通信设备中的大电流负载切换。
DC/DC转换器:低压大电流降压转换器的主开关。
瑞斯特 RSTN20D03A2 为低压大电流系统提供了极低导通损耗的解决方案。
