RSTN1N02A7

■ 器件概述与封装

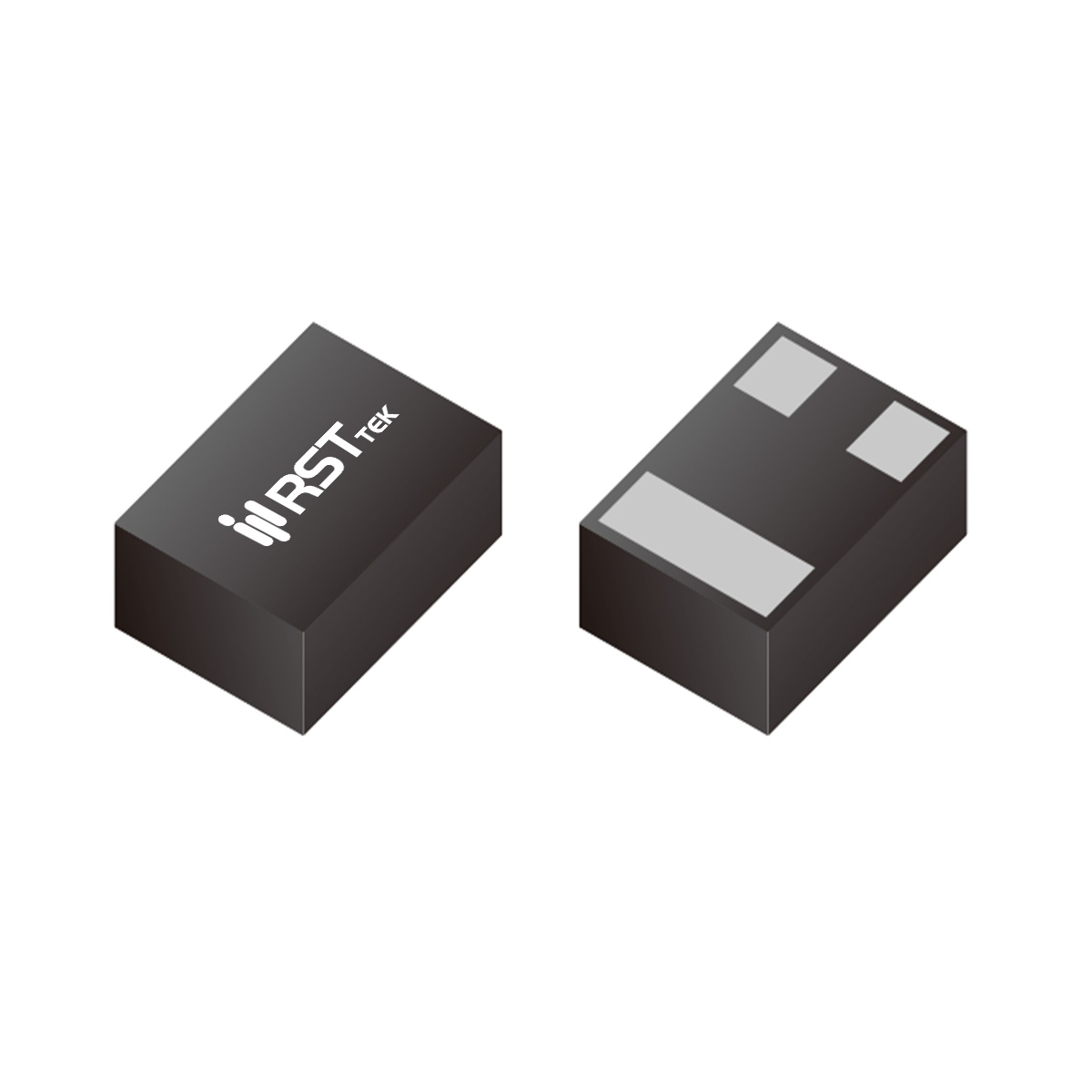

瑞斯特 RSTN1N02A7 是一款低压小信号 N 沟道增强型功率 MOSFET，采用超小型 DFN0.6x1-3_EP 封装，额定漏源电压 VDS = 20V，连续漏极电流 ID = 1A（TA=25℃），脉冲电流 IDM = 3A。导通电阻典型值为 125mΩ（VGS=4.5V, ID=0.4A），在低电压驱动（2.5V）下典型值为 190mΩ。器件内置 ESD 保护，经过可靠性测试，符合 RoHS 且满足 MSL1 等级。DFN 封装具有极小的占板面积和低寄生电感，适合便携设备和高密度电路板。

■ 关键电气参数
RSTN1N02A7 的栅极阈值电压典型值为 0.75V（范围 0.4~1.1V），兼容 2.5V 逻辑驱动。动态特性方面，输入电容 Ciss 典型值为 435pF（VDS=10V），输出电容约 15pF，反向传输电容约 5pF。栅极电荷 Qg 典型值仅 1.1nC（VGS=4.5V, ID=1A），其中栅源电荷约 0.24nC，栅漏电荷约 0.18nC，开关速度极快。开关时间测试（VDD=10V, ID=1A）显示开通延迟约 2ns，上升约 14ns，关断延迟约 35ns，下降约 29ns。体二极管反向恢复时间 7.6ns，恢复电荷 1.6nC，适合高频开关应用。

■ 热管理与可靠性设计
RSTN1N02A7 在 TA=25℃ 时最大耗散功率为 0.98W，TA=70℃ 时降额至 0.63W；结到环境热阻（稳态）RθJA = 127℃/W（1in² 铜箔），瞬态热阻（t≤10s）为 96℃/W。器件具备雪崩耐受能力，单脉冲雪崩电流 IAS = 1.5A（推测），雪崩能量较低但足以应对小功率瞬态。建议在 PCB 布局中为小信号应用提供足够的铜箔面积以确保散热。

■ 典型应用场景
RSTN1N02A7 凭借 20V 耐压、1A 电流和极低栅极电荷，广泛适用于：

• 高速模拟开关：信号切换、采样保持电路。

• 低电压驱动系统：2.5V 供电的便携设备。

• 笔记本电源管理：负载开关、电池保护。

• 便携设备和电池供电系统：手机、智能穿戴设备中的功率开关。

瑞斯特 RSTN1N02A7 为低压小信号开关应用提供了高性能、小尺寸的解决方案。
