RSTN18D06A3
RSTN18D06A3 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- 封装:
- Configuration:
- Type:
- VDS(V):
- VGS(±V):
- Vth（V）:
- RDS(ON)(mΩmax./typ.)atVGS=10V(typ.):
- RDS(ON)(mΩmax./typ.)atVGS=10V(max.):
- RDS(ON)(mΩmax./typ.)atVGS=4.5V(typ.):
- RDS(ON)(mΩmax./typ.)atVGS=4.5V(max.):
- RDS(ON)(mΩmax./typ.)atVGS=2.5V(typ.):
- RDS(ON)(mΩmax./typ.)atVGS=2.5V(max.):
- RDS(ON)(mΩmax./typ.)atVGS=1.8V(typ.):
- RDS(ON)(mΩmax./typ.)atVGS=1.8V(max.):
- ESDDiode:
■ 器件概述与封装

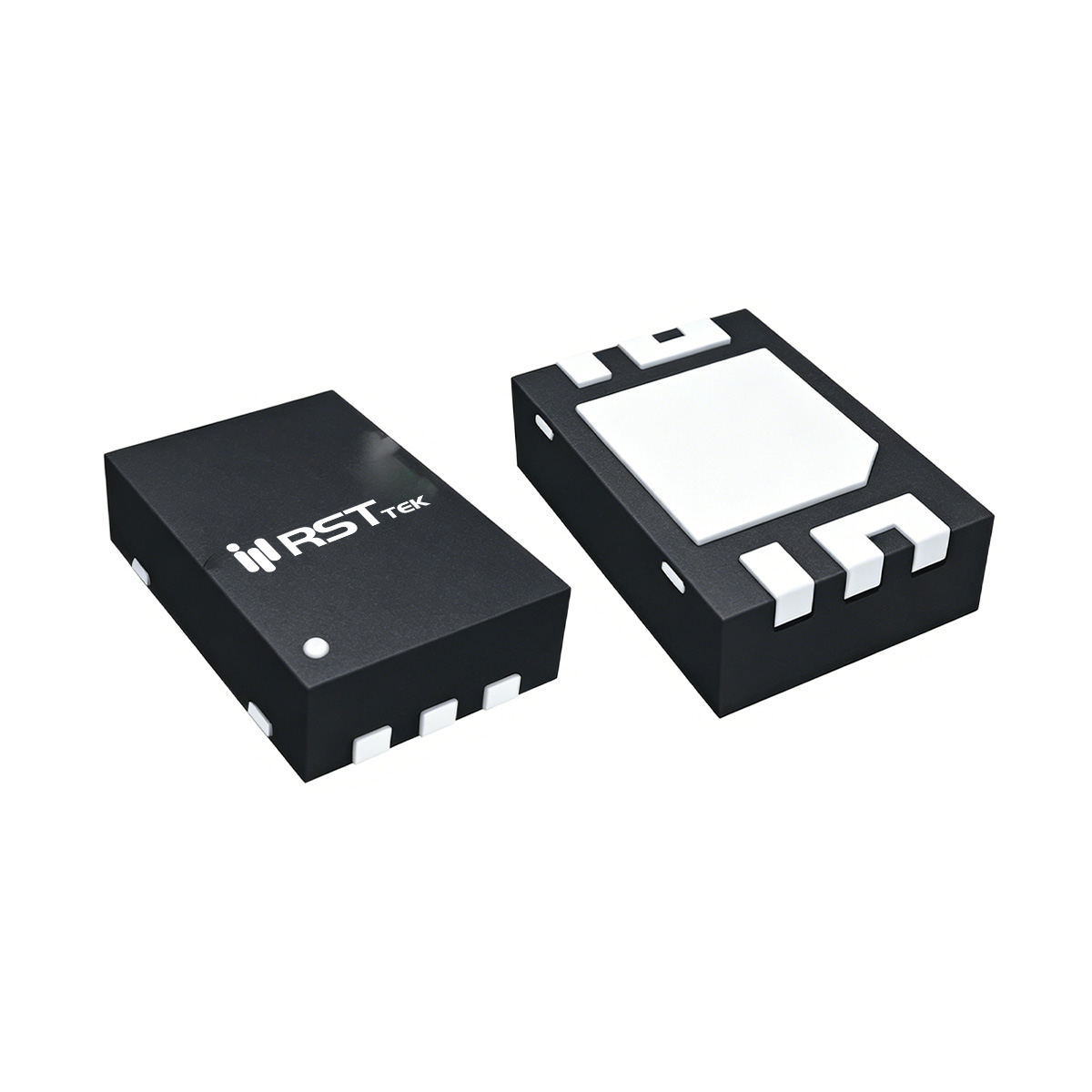

瑞斯特 RSTN18D06A3 是一款低压N沟道增强型功率MOSFET，采用DFN2x3A-6_EP封装，额定漏源电压 VDS = 18V，连续漏极电流 ID = 12A（TA=25℃，脉冲 IDM = 38A）。导通电阻典型值极低，在 VGS=4.5V 时为 6.2mΩ，VGS=4.0V 时为6.4mΩ，VGS=3.8V 时为6.8mΩ，VGS=3.1V 时为7.2mΩ，VGS=2.5V 时为8.2mΩ，支持低压逻辑驱动。器件内置ESD保护，经过100% UIS测试，可靠性高，符合RoHS要求。DFN2x3封装具有超小占板面积，适合便携设备。
■ 关键电气参数
RSTN18D06A3 的栅极阈值电压典型值约0.7V（范围0.4~1.0V），兼容1.8V驱动。动态参数方面，输入电容典型值约 900pF（VDS=10V），输出电容约 260pF，反向传输电容约 170pF。栅极电荷 Qg 典型值约 17nC（VGS=4.5V, ID=3A），开关速度较快。开关时间（VDD=10V, ID=1A）显示开通延迟约10.6ns，上升约16.3ns，关断延迟约85ns，下降约35ns。体二极管反向恢复时间约300ns，恢复电荷约930nC，虽然恢复时间较长，但适用于低频硬开关。
■ 热管理与可靠性设计
RSTN18D06A3 在 TA=25℃ 时最大耗散功率为 1.0W，TA=70℃ 时降额至0.6W；结到环境热阻（稳态）RθJA = 127℃/W（1in²铜箔），瞬态（t≤10s）为80℃/W。雪崩耐受能力为单脉冲雪崩电流 IAS = 22A，雪崩能量 EAS = 24.2mJ（L=0.1mH）。建议在PCB布局中为DFN2x3封装提供足够铜箔以确保散热。
■ 典型应用场景
RSTN18D06A3 凭借18V耐压和极低导通电阻，广泛适用于：
笔记本电源管理：负载开关、电池供电切换。
便携设备：智能手机、平板电脑中的功率路径管理。
单节锂离子电池包：电池保护电路中的充放电开关。
低压同步整流：小功率DC/DC转换器的次级整流。
瑞斯特 RSTN18D06A3 为低压大电流系统提供了高性价比的开关方案。
