RSTN08C20A5

■ 器件概述与封装

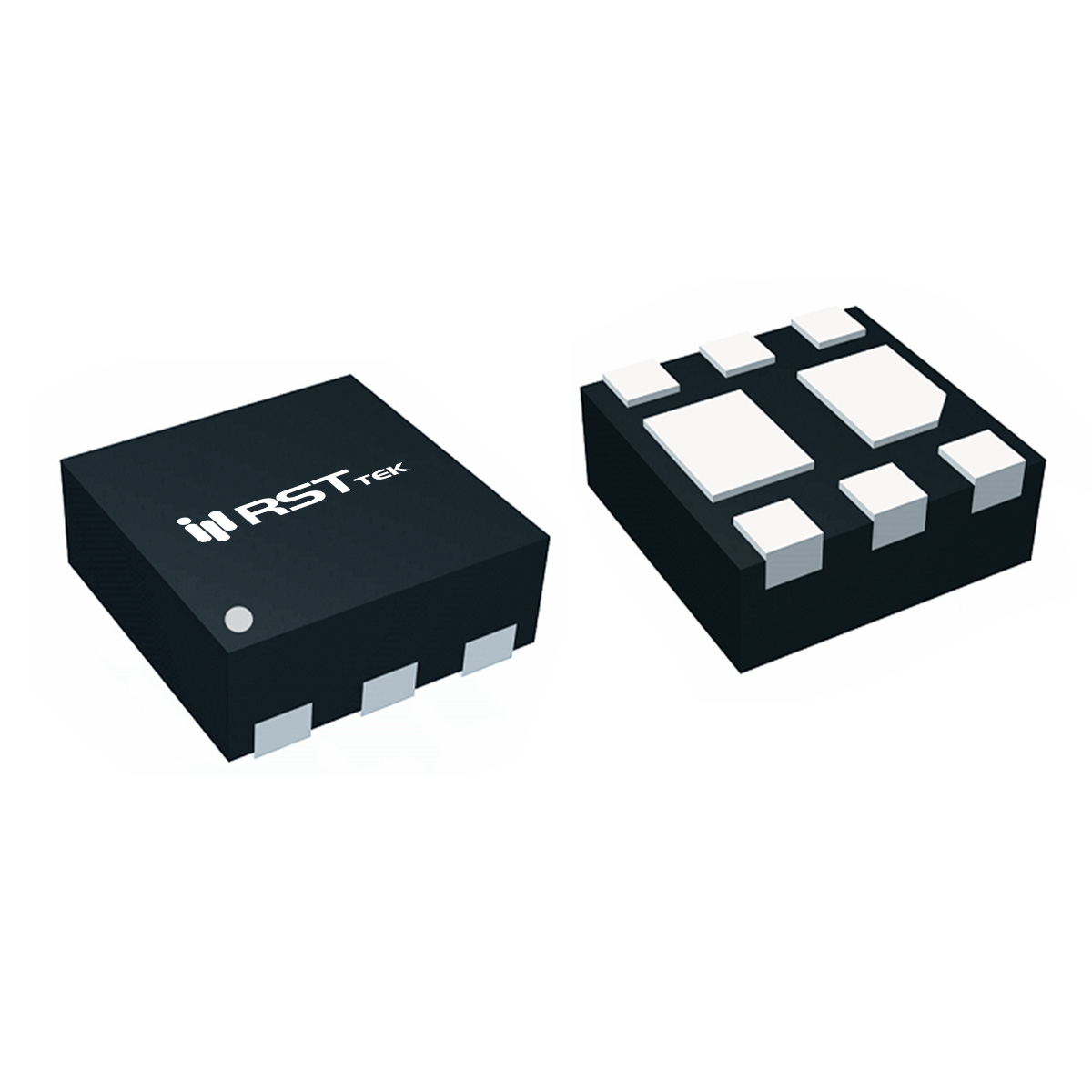

瑞斯特 RSTN08C20A5 是一款集成了 N 沟道和 P 沟道的互补型功率 MOSFET，采用 DFN2x2C-8_EP2 封装。N 沟道额定 VDS = 20V，连续电流 ID = 8A；P 沟道额定 VDS = -20V，连续电流 ID = -7A（TA=25℃）。N 沟道导通电阻典型值为 12mΩ（VGS=4.5V），P 沟道为 22mΩ（VGS=-4.5V）。器件经过 100% UIS 和 Rg 测试，可靠性高，符合 RoHS 要求。DFN2x2C 封装具有紧凑尺寸和低寄生电感，适合空间受限的电源管理应用。

■ 关键电气参数
RSTN08C20A5 的 N 沟道栅极阈值电压典型值约 0.7V（范围 0.4~1.0V），P 沟道阈值约 -0.7V。动态特性方面，N 沟道输入电容典型值约 700pF（VDS=10V），输出电容约 80pF；P 沟道电容值类似。栅极电荷 N 沟道约 5.5nC（VGS=4.5V, ID=8A），P 沟道约 7nC。开关时间 N 沟道开通延迟约 5ns，上升约 10ns，关断延迟约 20ns，下降约 12ns；P 沟道相应时间略长。体二极管反向恢复时间 N 沟道约 10ns，P 沟道约 15ns，适合低电压高频开关。

■ 热管理与可靠性设计
RSTN08C20A5 在 TA=25℃ 时单路功率耗散为 0.93W（双路合计），TA=70℃ 时降额至 0.6W；结到环境热阻（稳态）RθJA = 135℃/W（1in² 铜箔），瞬态热阻（t≤10s）为 85℃/W。雪崩耐受能力为 N 沟道 IAS = 9A，EAS = 20mJ；P 沟道 IAS = -12A，EAS = 36mJ（L=0.5mH）。建议在 PCB 中为 DFN 封装提供足够散热铜箔，确保双路同时工作时热管理有效。

■ 典型应用场景
RSTN08C20A5 凭借互补特性，广泛适用于：

• 负载开关：便携设备、网络设备中的负载切换。

• 半桥驱动：低压电机驱动、D 类功放输出级。

• 电池保护：单节锂电保护电路中的充放电路径开关。

• 电源路径管理：多电源切换、理想二极管应用。

瑞斯特 RSTN08C20A5 为低压系统提供了集成度高、性能均衡的互补开关方案。
