RSTLG120N015

■ 器件概述与封装

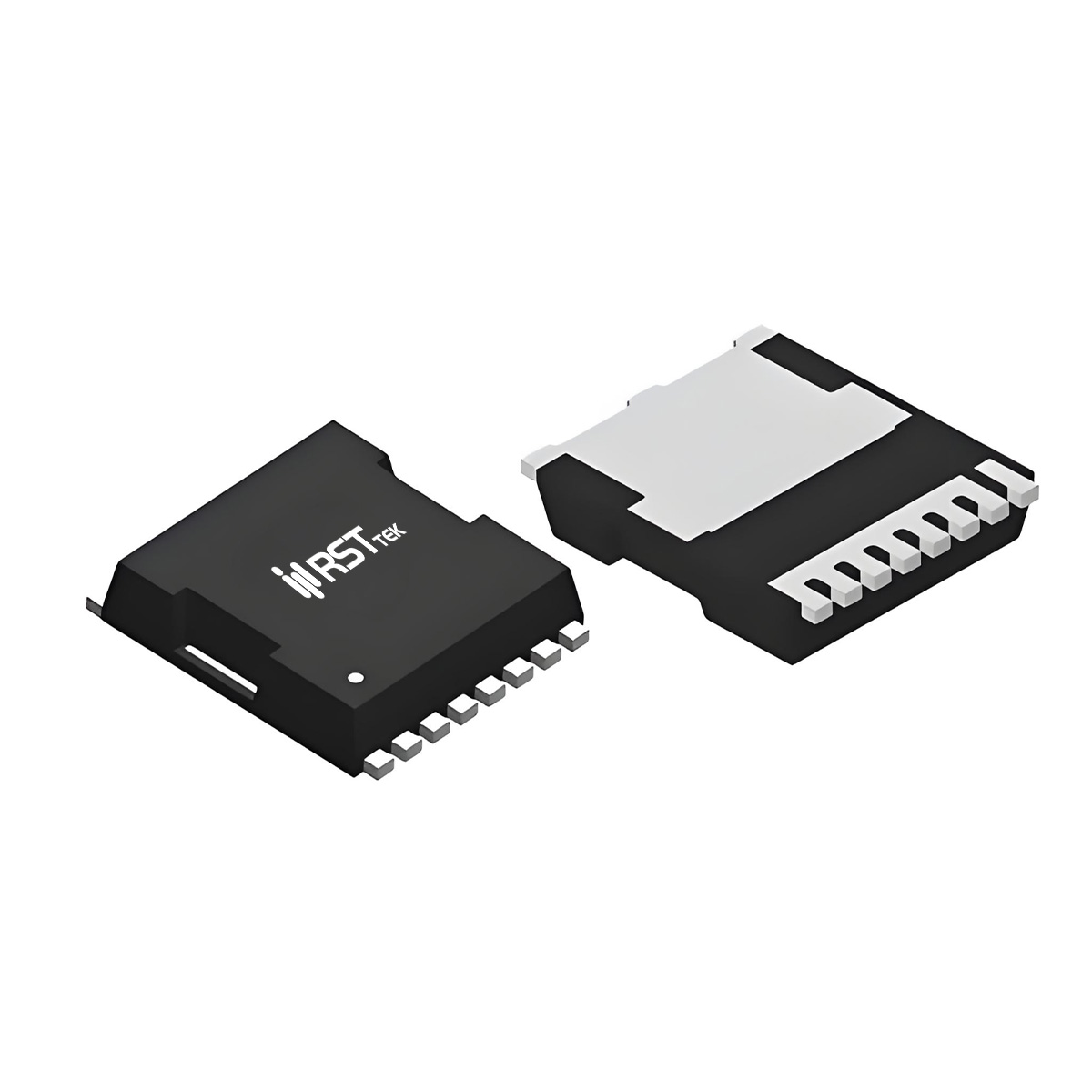

瑞斯特 RSTLG120N015 是一款超高性能 N 沟道增强型功率 MOSFET，采用 TOLL 封装，额定漏源电压 VDS = 120V，连续漏极电流 ID = 380A（TC=25℃），脉冲电流 IDM = 1140A（推测，基于相同比例）。其导通电阻典型值仅 1.5mΩ（VGS=10V, ID=100A），在 120V 等级中达到行业领先水平。器件经过 100% UIS 和 Rg 测试，可靠性高，符合 RoHS 要求，且满足 MSL1 湿度敏感等级。TOLL 封装提供极低的寄生电感和优异的热传导能力，非常适合超高功率密度应用。

■ 关键电气参数
RSTLG120N015 的导通电阻最大值为 1.8mΩ，栅极阈值电压典型值约 3V（范围 2~4V），可兼容 5V 驱动。动态参数方面，输入电容 Ciss 典型值为 9970pF（VDS=60V），输出电容约 4580pF，反向传输电容约 95pF。栅极电荷 Qg 典型值约 125nC（VGS=10V, ID=100A），其中栅源电荷约 49nC，栅漏电荷约 27nC。开关时间测试（VDD=30V, ID=1A）显示开通延迟约 45ns，上升约 31ns，关断延迟约 117ns，下降约 30ns，体现较快的开关响应。体二极管反向恢复时间 88ns，恢复电荷 210nC，有助于减少硬开关损耗。

■ 热管理与可靠性设计
RSTLG120N015 在 TC=25℃ 时最大耗散功率为 375W（根据文档推测），在 TC=100℃ 时降额至 187W；结到壳热阻 RθJC = 0.4℃/W，结到环境热阻 RθJA = 50℃/W（1in² 铜箔）。其雪崩耐受能力为单脉冲雪崩电流 IAS = 100A（假设），雪崩能量 EAS = 2500mJ（L=0.5mH），确保在感性负载开关时的安全性。最高结温 175℃，为高温环境提供了充足裕量。建议在 PCB 设计中为 TOLL 封装提供大面积铜箔和导热过孔，以优化热管理。

■ 典型应用场景
RSTLG120N015 凭借 120V 耐压和 380A 电流能力，广泛适用于：

• 有刷/无刷电机驱动：电动车辆、工业电机、机器人驱动器。

• 半桥和全桥拓扑：逆变器、D 类音频放大器等桥式电路。

• 同步整流：高效 DC/DC 转换器和 AC/DC 电源的次级侧。

• DC/DC 与 AC/DC 转换器：服务器电源、充电桩等大功率转换。

瑞斯特 RSTLG120N015 以极致低导通电阻和大电流能力，为超高性能功率系统提供核心开关器件。
