RSTLG1203

■ 器件概述与封装

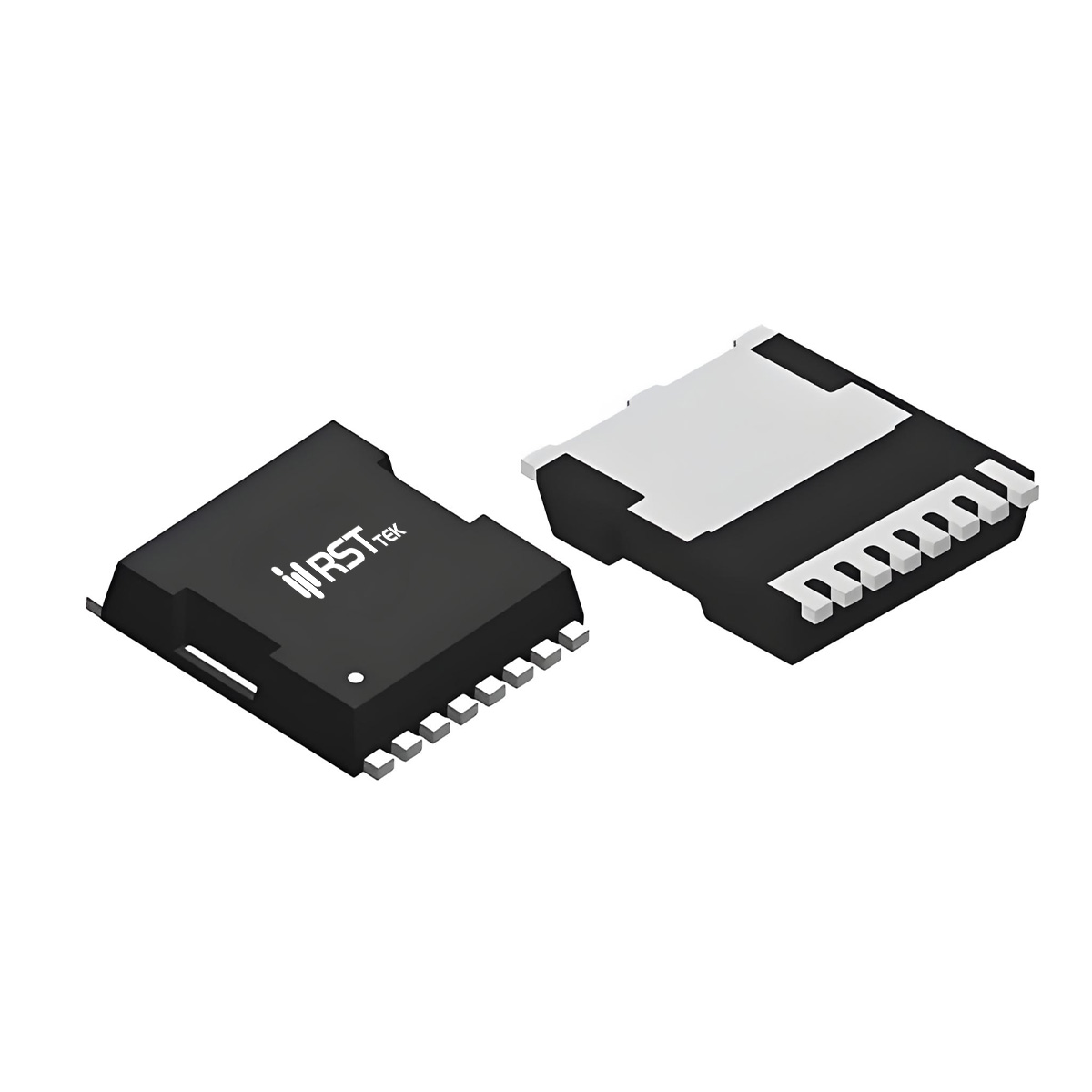

瑞斯特 RSTLG1203 是一款中等电流、低导通电阻的 N 沟道增强型功率 MOSFET，采用 TOLL 封装，额定漏源电压 VDS = 120V，连续漏极电流 ID = 200A（TC=25℃），脉冲电流 IDM = 600A。导通电阻典型值为 3mΩ（VGS=10V, ID=99A），在 120V 耐压等级中表现均衡。器件经过 100% UIS 和 Rg 测试，可靠性高，符合 RoHS 且满足 MSL1 等级。TOLL 封装提供低电感和低热阻，适合各种中高功率转换应用。

■ 关键电气参数
RSTLG1203 的导通电阻最大值为 4mΩ，栅极阈值电压典型值 3V（范围 2~4V）。动态参数方面，输入电容 Ciss 典型值为 10000pF（VDS=60V），输出电容约 800pF，反向传输电容约 40pF。栅极电荷 Qg 典型值约 114nC（VGS=10V, ID=99A），其中栅源电荷约 47nC，栅漏电荷约 23nC。开关时间（VDD=30V, ID=1A）为开通延迟约 45ns，上升约 28ns，关断延迟约 107ns，下降约 23ns。体二极管反向恢复时间 96ns，恢复电荷 221nC，适合硬开关应用。

■ 热管理与可靠性设计
RSTLG1203 在 TC=25℃ 时最大耗散功率为 375W，TC=100℃ 时降额至 187W；结到壳热阻 RθJC = 0.4℃/W，结到环境热阻 RθJA = 50℃/W（1in² 铜箔）。其雪崩耐受能力为单脉冲雪崩电流 IAS = 68A，雪崩能量 EAS = 1156mJ（L=0.5mH），能有效吸收感性负载瞬态能量。最高结温 175℃，为设计提供安全裕度。建议在 PCB 上为 TOLL 封装提供充足的铜箔和过孔以优化散热。

■ 典型应用场景
RSTLG1203 凭借 120V 耐压和 200A 电流能力，广泛适用于：

• 有刷/无刷电机驱动：电动工具、家电、风扇电机控制。

• 半桥和全桥拓扑：逆变器、D 类音频放大器等桥式电路。

• 同步整流：DC/DC 转换器的次级同步整流。

• DC/DC 与 AC/DC 转换器：服务器电源、适配器中的功率开关。

瑞斯特 RSTLG1203 为中等功率系统提供了性能与成本均衡的开关解决方案。
