RSTLG100N026

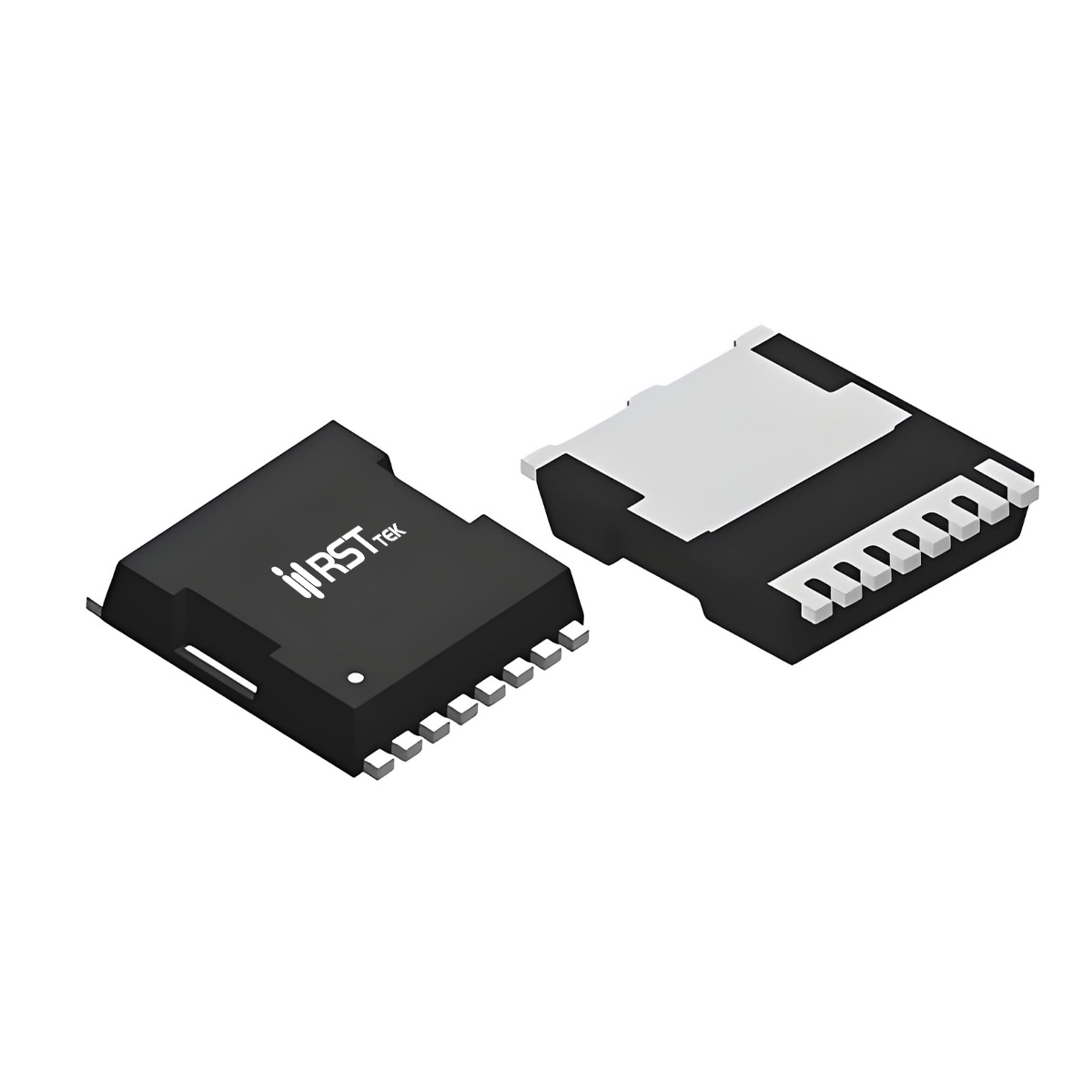

■ 器件概述与封装
瑞斯特 RSTLG100N026 是一款为中等功率、高效率开关应用优化的 N 沟道增强型功率 MOSFET，采用 TOLL 封装，具备超低导通电阻和优异的开关性能。该器件额定漏源电压 VDS = 100V，连续漏极电流 ID = 220A（TC=25℃），脉冲电流 IDM = 660A，栅源电压耐受 ±20V。最高结温达到 175℃，存储温度范围 -55℃~175℃，相比常规器件具有更宽的工作温度范围，适合高温环境应用。RSTLG100N026 同样经过 100% UIS 和 Rg 测试，可靠性高，且满足 MSL1 湿度敏感等级（JEDEC J-STD-020D），可安全存放和回流焊接。TOLL 封装结合低寄生电感和低热阻，有助于提升系统效率和功率密度。

■ 关键电气参数
RSTLG100N026 的导通电阻典型值为 2.6mΩ（VGS=10V, ID=100A），最大值为 3.0mΩ，在 100V 等级中仍保持较低的导通损耗。栅极阈值电压典型值 3V（范围 2~4V），兼容常见驱动电压。输入电容 Ciss 典型值为 5600pF（VDS=50V），输出电容约 790pF，反向传输电容约 35pF，较低的电容值有助于提高开关速度并减少驱动损耗。栅极电荷 Qg 典型值约 130nC（VGS=10V, ID=100A），其中栅源电荷约 50nC，栅漏电荷约 27nC。开关时间测试（VDD=30V, ID=1A）显示开通延迟约 46ns，上升约 12ns，关断延迟约 35ns，下降约 29ns，表现出较快的开关响应。体二极管反向恢复时间 85ns，恢复电荷 215nC，能够满足大多数硬开关拓扑的需求。

■ 热管理与可靠性设计
RSTLG100N026 在 TC=25℃ 时最大耗散功率为 375W，在 TC=100℃ 时仍可承受 187W，体现了较强的散热能力。结到壳热阻 RθJC = 0.4℃/W（典型值），结到环境热阻 RθJA = 50℃/W（表面贴装于 1in² 铜箔）。其雪崩耐受能力为单脉冲雪崩电流 IAS = 40A，雪崩能量 EAS = 400mJ（L=0.5mH），虽然能量值低于大电流型号，但足以应对大部分瞬态过压工况。175℃ 的最高结温为设计提供了更充裕的安全裕度，特别适合环境温度较高或散热受限的场景。设计中应注意为 TOLL 封装提供足够的铜箔面积和过孔，以有效传导热量，确保器件在额定范围内工作。

■ 典型应用场景
RSTLG100N026 凭借 100V 耐压、220A 电流能力和优化的动态参数，广泛适用于以下功率转换领域：

• 有刷/无刷电机驱动：电动工具、家电、工业风扇等 BLDC 电机驱动，以及有刷电机控制。

• 半桥和全桥拓扑：用于逆变器、D类音频放大器等需要高频开关的桥式电路。

• 同步整流应用：DC/DC 转换器和 AC/DC 电源的次级侧同步整流，提升轻载效率。

• DC/DC 与 AC/DC 转换器：服务器电源、适配器、充电器中的功率开关，兼顾性能与成本。

瑞斯特 RSTLG100N026 以 TOLL 封装和均衡的电气特性，为中高功率开关系统提供了兼具性能与可靠性的功率开关选择。
