RSTLG100N016SL

■ 器件概述与封装

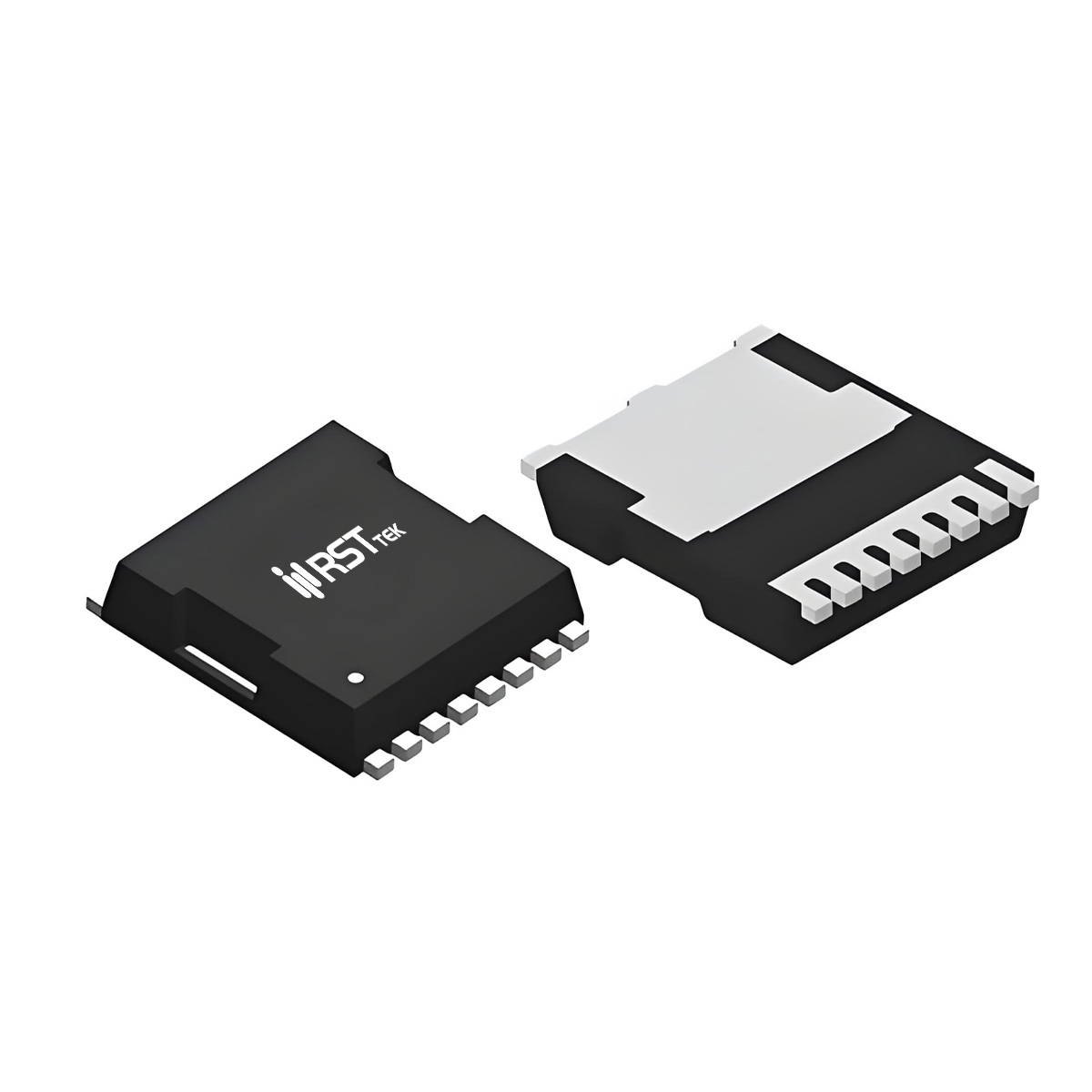

瑞斯特 RSTLG100N016SL 是一款超低导通电阻、高电流能力的 N 沟道增强型功率 MOSFET，采用 TOLL 表面贴装封装，专为同步整流、逆变器电源管理、电机驱动及不间断电源等大功率应用设计。该器件额定漏源电压 VDS = 100V，连续漏极电流 ID = 330A（TC=25℃），脉冲电流 IDM = 990A，栅源电压耐受 ±20V。最高结温 150℃，存储温度范围 -55℃~150℃。RSTLG100N016SL 经过 100% UIS（非钳位感应开关）和 Rg 测试，确保在严苛开关条件下的高可靠性，同时符合 RoHS 环保要求。TOLL 封装具有极低的寄生电感和优异的热传导路径，有助于提升系统功率密度。

■ 关键电气参数
RSTLG100N016SL 的导通电阻典型值仅为 1.6mΩ（VGS=10V, ID=40A），最大值为 1.8mΩ，在 100V 耐压等级中极具竞争力。栅极阈值电压 VGS(th) 典型值为 3V（范围 2~4V），可兼容 5V 逻辑驱动。动态特性方面，输入电容 Ciss 典型值为 11300pF（VDS=30V），输出电容约 1470pF，反向传输电容约 60pF，有助于实现较低的开关损耗。栅极电荷 Qg 典型值约 130nC（VGS=10V, ID=40A），其中栅源电荷约 40nC，栅漏电荷约 30nC。开关时间方面，开通延迟约 44ns，上升时间约 25ns，关断延迟约 114ns，下降时间约 16ns（测试条件 VDD=30V, ID=1A）。体二极管反向恢复时间为 90ns，恢复电荷 240nC，为硬开关应用提供了良好的反向恢复特性。

■ 热管理与可靠性设计
RSTLG100N016SL 在 TC=25℃ 条件下最大耗散功率为 312W，在 TC=100℃ 时降额至 125W；结到壳热阻 RθJC = 0.4℃/W，结到环境热阻（表面贴装在 1in² 铜箔上）RθJA = 50℃/W。器件具备出色的雪崩耐受能力，单脉冲雪崩电流 IAS = 83A，雪崩能量 EAS = 1722mJ（L=0.5mH），确保在感性负载开关时能够安全吸收反向能量。需要注意的是，连续电流受限于邦定线能力（最大 120A），实际应用中应结合散热条件和脉冲宽度进行降额设计。建议在 PCB 布局中为大电流路径铺设宽铜箔并增加导热过孔，以充分发挥 TOLL 封装的低热阻优势，确保长期可靠运行。

■ 典型应用场景
RSTLG100N016SL 凭借 100V 耐压、330A 电流能力和毫欧级导通电阻，广泛应用于以下高功率领域：

• 同步整流：开关电源（如服务器电源、通信电源）输出级的高效同步整流，降低整流损耗。

• 逆变器系统电源管理：光伏逆变器、储能逆变器中的功率开关和负载切换。

• 电机驱动：大功率无刷直流电机（BLDC）和有刷电机的驱动级，提供可靠的大电流控制。

• 不间断电源（UPS）：在线式 UPS 的功率因数校正（PFC）和逆变桥臂开关。

瑞斯特 RSTLG100N016SL 以 TOLL 封装和极致低导通电阻，为高性能电源转换系统提供了理想的功率开关解决方案。
