RSTK40N65H

■ 器件概述与封装

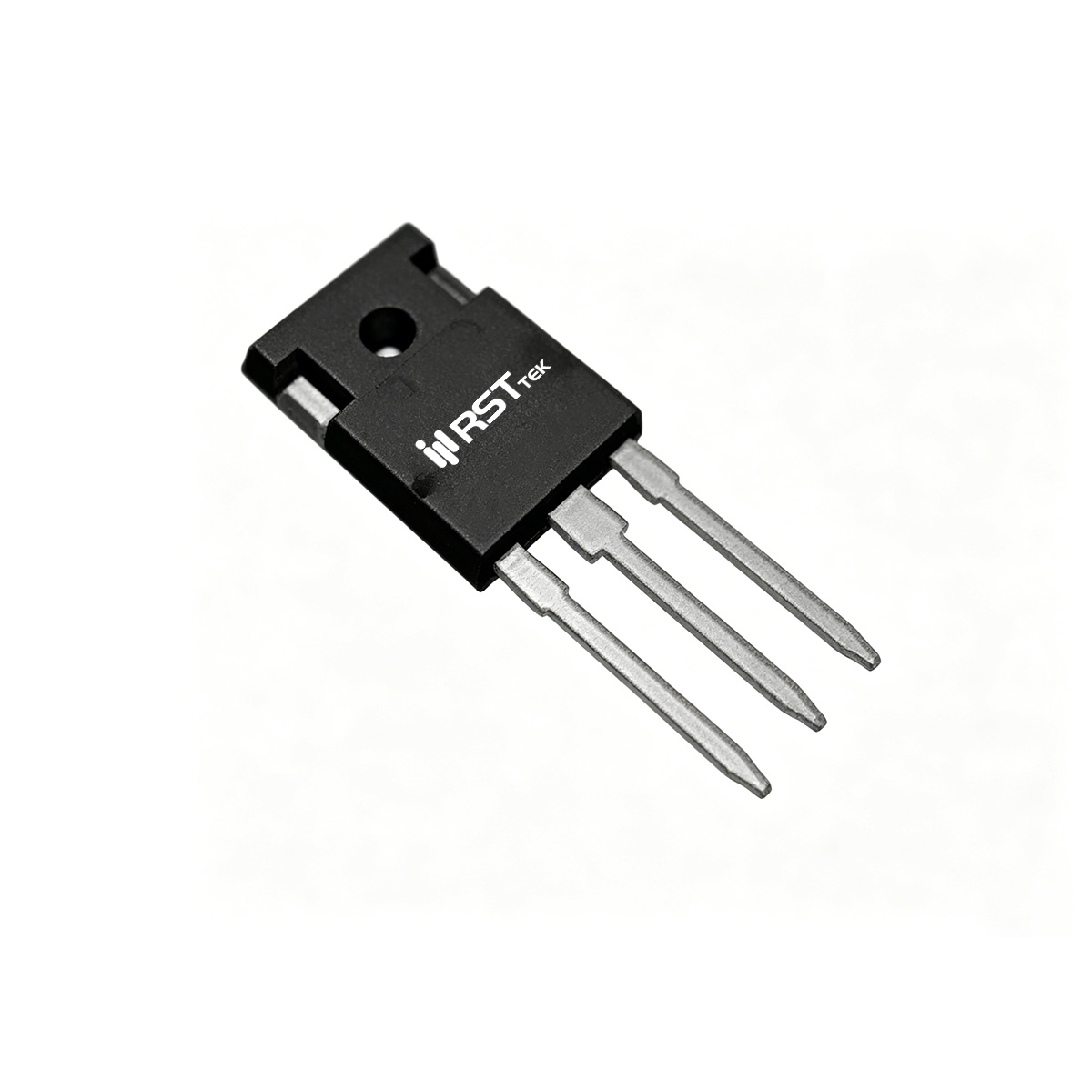

瑞斯特 RSTK40N65H 是一款高性能绝缘栅双极型晶体管（IGBT），采用 TO-247-3L 封装，专为 UPS、电动汽车充电器、太阳能组串逆变器和储能逆变器等应用设计。该器件额定集电极-发射极电压 VCE = 650V，直流集电极电流 IC = 40A（TC=100℃），脉冲电流 ICM = 160A，栅极-发射极电压耐受 ±20V（瞬态 ±30V）。最高结温 175℃，存储温度范围 -55℃~150℃。RSTK40N65H 具有正温度系数的 VCE(SAT)，易于并联使用，同时具备低 EMI、低栅极电荷和低饱和电压特性。

■ 关键电气参数
RSTK40N65H 的饱和压降典型值 VCE(SAT) = 1.6V（VGE=15V, IC=40A），在 125℃ 时为 1.85V，175℃ 时为 1.95V，表现出良好的温度稳定性。栅极阈值电压 VGE(th) 典型值 3.2V（范围 3.0~4.8V），兼容 5V/15V 驱动。动态特性方面，输入电容 Cies 典型值 1520pF（VCE=25V），输出电容 Coes 约 110pF，反向传输电容 Cres 约 11pF。栅极电荷 Qg 典型值 57nC（VGE=0→15V），栅极-发射极电荷 Qge 6.5nC，栅极-集电极电荷 Qgc 17.5nC。开关时间典型值：开通延迟 26ns，上升 28ns，关断延迟 136ns，下降 34ns（VGE=15V, VCC=400V, IC=40A）。开通能量 Eon = 0.9mJ，关断能量 Eoff = 0.43mJ，总开关能量 Ets = 1.33mJ。体二极管（反并联二极管）正向压降典型值 1.8V（IF=40A），反向恢复时间 56ns，恢复电荷 0.27μC。

■ 热管理与可靠性设计
RSTK40N65H 在 TC=25℃ 条件下最大耗散功率 Ptot = 250W，TC=100℃ 时降额至 125W；在 TA=25℃ 时（表面贴装）为 2.5W。结到壳热阻 IGBT 部分 RθJC = 0.6℃/W，二极管部分 0.65℃/W，结到环境热阻 RθJA = 40℃/W。器件内置续流二极管，适合硬开关应用。建议在高压应用中注意爬电距离和绝缘设计，并为散热焊盘提供足够的铜箔面积，充分利用 TO-247 封装的低热阻优势。

■ 典型应用场景
RSTK40N65H 凭借 650V 耐压、40A 电流能力和优化的开关特性，广泛适用于以下应用：

• UPS：不间断电源中的逆变器和功率因数校正（PFC）电路。

• 电动汽车充电器：AC/DC 转换和 DC/DC 转换级。

• 太阳能组串逆变器：光伏逆变器中的功率开关。

• 储能逆变器：电池储能系统中的双向功率转换。

瑞斯特 RSTK40N65H 以 TO-247-3L 封装提供高效、可靠的 IGBT 解决方案，是高压、中频功率转换应用的理想选择。
