RSTK40N018 采用高可靠性材料与成熟制程工艺设计,电气性能稳定、环境适应性强, 符合 ROHS、REACH 等欧盟环保指令要求,广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定,适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
■ 器件概述与封装

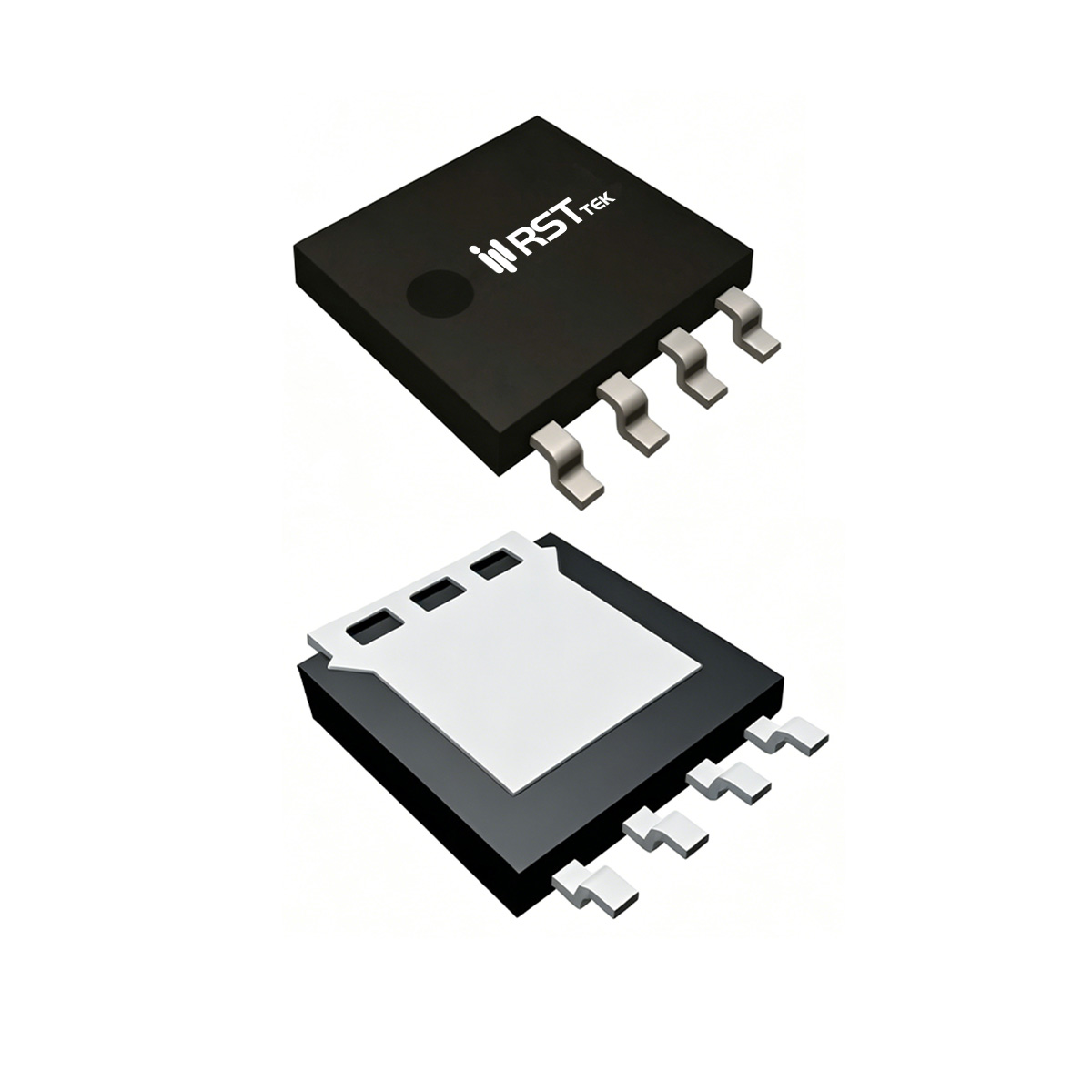

瑞斯特 RSTK40N018 是一款超低导通电阻、超大电流 N 沟道增强型功率 MOSFET,采用高功率封装,专为台式机电源管理、DC/DC 转换器等大电流应用设计。该器件额定漏源电压 VDS = 40V,连续漏极电流 ID = 180A(TC=25℃),脉冲电流 IDM = 540A,栅源电压耐受 ±20V。最高结温 175℃(更高温度等级),存储温度范围 -55℃~175℃。RSTK40N018 经过 100% UIS 和 Rg 测试,MSL 等级为 1,具备高可靠性,符合 RoHS 要求。该封装提供极低的热阻和优异的电流承载能力,适合高功率密度应用。
■ 关键电气参数
RSTK40N018 的导通电阻典型值 RDS(on) = 1.8mΩ(VGS=10V, ID=60A),在 VGS=4.5V 时典型值为 2.3mΩ,这是极低的导通电阻,使其在 4.5V 驱动下损耗极低。栅极阈值电压 VGS(th) 典型值约 1.8V(范围 1.0~3.0V),兼容 2.5V/3.3V/5V 逻辑驱动。动态特性方面,输入电容 Ciss 典型值约 4000pF(VDS=20V),输出电容约 800pF,反向传输电容约 400pF。栅极电荷 Qg 典型值约 60nC(VGS=10V, ID=60A),栅源电荷约 12nC,栅漏电荷约 15nC。开关速度较快,开通延迟约 20ns,上升约 15ns,关断延迟约 60ns,下降约 30ns。体二极管反向恢复时间约 30ns,恢复电荷约 40nC。
■ 热管理与可靠性设计
RSTK40N018 在 TC=25℃ 条件下最大耗散功率 PD = 250W,TC=100℃ 时降额至 125W;在 TA=25℃ 时(表面贴装)为 2.5W。结到壳热阻 RθJC = 0.6℃/W,结到环境热阻(短脉冲 t≤10s)RθJA = 18℃/W,稳态 55℃/W。器件具有高雪崩耐受能力,单脉冲雪崩电流 IAS = 65A,雪崩能量 EAS = 211mJ(L=0.1mH),确保在感性负载开关中的可靠性。建议在 PCB 布局中为大电流路径提供宽铜箔并增加过孔以辅助散热。
■ 典型应用场景
RSTK40N018 凭借 40V 耐压、180A 电流能力和超低导通电阻,广泛适用于以下应用:
台式机电源管理:CPU/GPU 供电模块中的同步整流和负载开关。
DC/DC 转换器:高功率密度降压转换器的主开关。
电机驱动:大功率有刷/无刷电机控制。
电池保护:多节锂电池组的前端保护电路。
瑞斯特 RSTK40N018 以其卓越的电流能力和超低导通损耗,成为高性能电源系统的理想功率开关。
